Установка доводчика на дверь
Чаще всего в жилых помещениях устанавливается реечный доводчик с гидравликой и именно на его примере будет расписан порядок действии при самостоятельном монтаже устройства.
Выбор варианта работы доводчика
Доводчик на пластиковую входную дверь, в первую очередь, устанавливается исходя из стороны открывания полотна. Если оно открывается от себя, то на самом полотне устанавливается рычаг, а корпус на косяке. Если же дверь открывается на себя, то все производится наоборот – рычаг на косяке, коробка на полотне.
Важно устанавливать доводчик так, чтобы регулировочные болты находились со стороны дверных петель, что в дальнейшем значительно облегчит регулировку конструкции
Разметка места установки
К каждому механизму прилагается установочный шаблон, который значительно упрощает процесс установки, особенно если нет опыта в этом деле. Шаблон изготовлен в масштабе 1:1 и универсален в своем роде, потому как учитывает различные варианты открывания полотна.
Все что необходимо сделать – приложить готовый трафарет в нужное место и с его помощью произвести разметку точек сверления каналов для дальнейшей установки крепежных деталей.
Крепление элементов механизма
На этом этапе происходит установка корпуса и рычага на необходимых местах с помощью метизов, идущих в комплекте с механизмом. После этого приступают к соединению половинок тяги.
Если же крепление механизма происходит не на пластиковую дверь, а на металлическую, то в процессе сверления применяются бонки, по внешнему виду напоминающие втулки с резьбой. Если работать с обычным сверлом, то можно деформировать полотно и исправить проблему уже не получится.
При самостоятельной установке доводчика необходимо быть предельно осторожным, потому как малейший промах приведет к тому, что дверь будет не плотно прилегать к косяку. Либо же наоборот полотно будет закрываться очень медленно, что приведет к теплопотере. Данные недочеты исправить сугубо регуляцией доводчика не всегда получается. Чтобы всего этого избежать, к установке механизма необходимо отнестись со всей ответственностью. Но если он установлен неправильно, то в дальнейшем избежать перекоса полотна не получится.
Чтобы понять, правильно ли установлен доводчик, необходимо обратить внимание на следующие признаки:
- Плавность открывания и закрывания створки (не должно быть сильных рывков со стороны пользователя);
- Полное отсутствие посторонних звуков (скрип, шум, скрежет и прочее).
Установка напольного типа доводчика
Данный способ несколько сложнее предыдущего. Сам доводчик устанавливается на полу, а крепление происходит к нижней части двери.
При монтаже механизма необходимо учитывать то, что он имеет толщину около 4 см, поэтому чтобы каждый раз об него не спотыкаться, доводчик утапливают в пол. В основном это делают еще во время строительства дома, потому как в противном случае необходимо будет выполнить целый комплекс работ по подготовке ниши в полу.
Для верхнего и нижнего доводчика предлагается разный тип фурнитуры. В первом варианте конструкция состоит из двух частей, одна крепится к коробке, а вторая к полотну. Во втором случае фурнитура встраивается в нишу пола, после чего крепится к устройству.
Устройство и принцип действия
В основе большинства современных устройств этого типа лежит пружина, которая при открывании двери сдавливается. Когда давление на двери прекращается, пружина распрямляется, возвращая ее в закрытое состояние.
Дверные доводчики могут быть разного типа, вида и цвета
Основное отличие разных типов доводчиков состоит в способе передачи усилия на пружину: есть устройства с шарнирной тягой или со скользящим каналом. Но в общем случае принцип работы такой.
Открывая двери, мы приводим в действие шестерню, которая передает усилие на зубчастую рейку (спрятана в металлическом цилиндре) заполненном маслом. Рейка приводит в движение поршень, который толкает пружину, сжимая ее. При движении поршня масло перетекает из одной части камеры в другую, оказывая определенное сопротивление и замедляя движение дверного полотна.
Внутреннее строение доводчика для входной или межкомнатной двери
Как только давление прекращается, пружина начинает разжиматься, толкая поршень в обратном направлении. Масло при этом снова перетекает из одной части устройства в другое, замедляя захлопывание.
Как видим, на скорость движения двери и усилие, необходимое для ее открытия, зависят от нескольких факторов: мощности пружины, легкости движения шестерни, рейки и поршня. Большое влияние оказывает и степень вязкости масла: при низких температурах оно становится более вязким, хуже перетекает, при высоких температурах, текучесть, наоборот, повышается, двери закрываются быстрее. Потому на входных дверях приходится регулировать доводчики при каждой смене сезона.
Кроме устройств, которые используют для передачи крутящего момента шестерни, есть механизмы с кулачковыми элементами. Кулачки имеют неровную, сердцевидную форму, поворотом его также изменяется усилие, которое необходимо для открывания двери и скорость возвращения ее в закрытое состояние. Таким образом появляется возможность более плавной регулировки. Тем не менее, больше всего на рынке представлены механизмы с шестернями: они более надежны.
Основные принципы монтажа доводчиков
Установка доводчика на дверь — процесс довольно непростой. От того, насколько правильно будет это сделано, будет зависеть не только срок службы самого доводчика, но и двери. Излишние усилия при работе могут повредить дверные навески, деформировать дверное полотно. Но всё не так страшно, как кажется на первый взгляд.
Следует заметить, что установка напольных и скрытых доводчиков — это удел профессионалов, уж больно специфичны операции, которые необходимо произвести. Для напольных — это встраивание доводчика в пол до установки двери, плюс точный расчёт места оси вращения. Для скрытых — разметка места размещения в торце дверного полотна и обустройство под него углубления. Для петли-доводчика — точный подбор угла наклона плоскости двери. Поэтому рассмотрим более подробно основные принципы и нюансы установки доводчика верхнего расположения.
Прежде всего, нужно понимать, что не существует такой двери, на которую нельзя установить доводчик. Правые и левые, открывающиеся вовнутрь или наружу — для каждой есть свой способ.

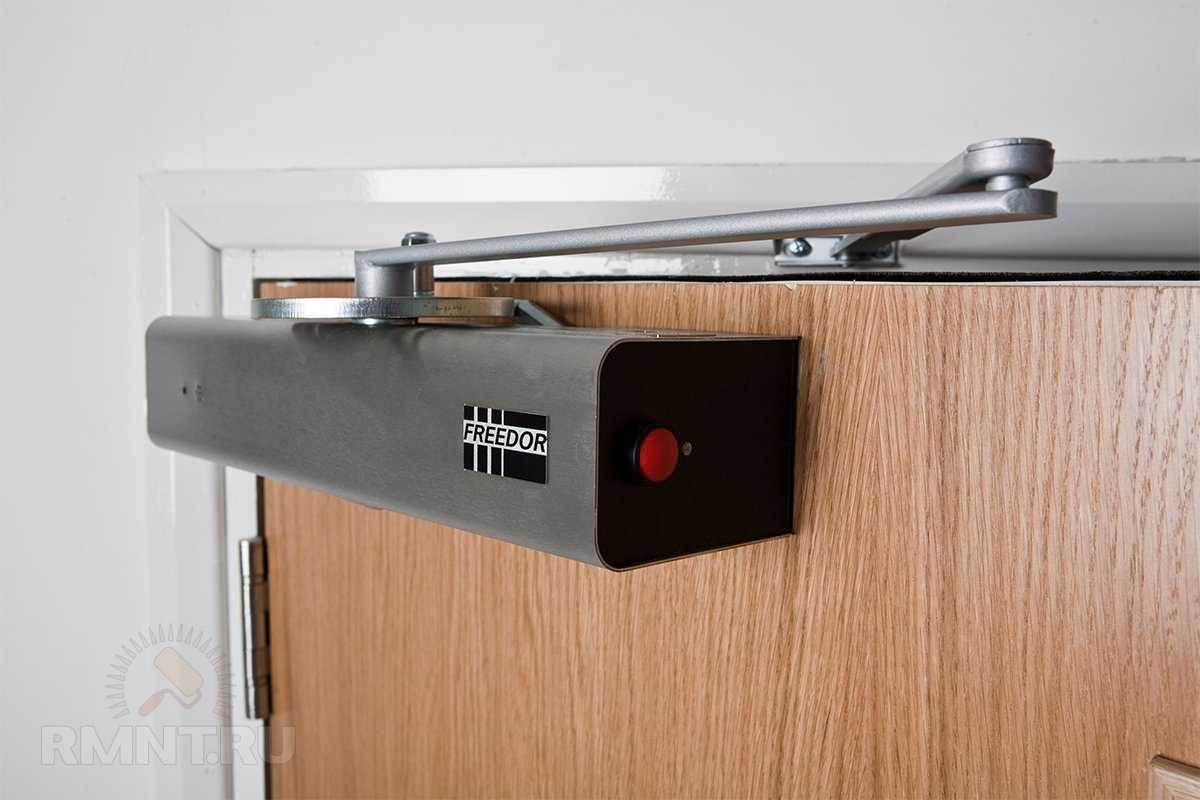

Вот, например, левая дверь, открывающаяся вовнутрь, у которой малая ширина дверной коробки. В этом случае корпус доводчика ставится на дверное полотно:
А это вариант входной двери. Так как отрицательные температуры сказываются не лучшим образом на работе доводчика, то становится понятно, что устанавливать его необходимо внутри помещения. Сама же дверь при этом должна открываться наружу. Возможен такой вариант установки:
Для удобства в комплекте с самим доводчиком, как правило, идёт схема установки.
Все что нужно сделать — это определиться с типом вашей двери, перенести схему на полотно и коробку и, чётко следуя прилагаемой инструкции, закрепить корпус и рычаги доводчика на нужных местах.
Есть несколько нюансов, о которых следует рассказать отдельно.
Во-первых — это крепёж. Чем выше усилие, прикладываемое к двери при открывании, тем большая нагрузка приходится на крепёжные элементы. Нередки случаи, когда саморезы, идущие в комплекте, просто вырывает. О надёжности крепления следует позаботиться заранее. В ряде случаев имеет смысл заменить штатные саморезы на более мощные. При установке доводчика на пластиковую дверь лучше вообще использовать не шурупы, а винты, которые должны проходить дверное полотно насквозь и крепиться гайками через большую шайбу или крепёжную пластину с обратной стороны. Это придаст необходимую надёжность элементам крепления. В противном случае через пару месяцев штатный крепёж вырвет из пустотелой конструкции пластикового профиля.
Во-вторых. Возникает вполне закономерный вопрос, а что будет, если доводчик слегка подвинуть вдоль верхней кромки дверного проёма. Кажется, что двигая в сторону петель можно добиться более лёгкого открывания двери за счёт увеличения плеча рычага. Сдвигая в противоположную — можно использовать доводчик меньшего, чем рекомендуется, класса за счёт уменьшения плеча. Для упрощения понимания сути процессов можно принять ось доводчика за ось вращения двери (на самом деле не совсем так, но разница в расчётах для этого и для более точного случая очень небольшая). Тогда плечо силы (это расстояние от оси до боковой кромки двери, противоположной той, где установлены петли), прикладываемое к доводчику, будет меняться на столько же, на сколько мы передвинем доводчик. Чтобы оценить, во сколько раз это усилие изменится, необходимо поделить длину полученного плеча на длину исходного.
Пример. Дверь шириной 1000 мм. Доводчик установлен на рекомендуемом по схеме расстоянии 160 мм. Плечо силы: 1000 – 160 = 840 мм. Передвигая доводчик на 50 мм в сторону петель, мы увеличим плечо в 890 / 840 = 1,06 раз. Именно во столько раз вам станет легче открывать дверь, а доводчику сложнее её закрывать, то есть совершенно несущественно. Двигая доводчик в другую сторону, вы также мало чего добьётесь в плане облегчения доводчика, а вот из-за ограниченности тяг рычагов дверь перестанет открываться на необходимый угол.
Следующим после установки доводчика шагом будет его регулировка. Большинство устройств для этого имеют два винта — один для регулировки скорости закрывания двери, второй для прихлопа. С помощью отвёртки добиваются необходимых значений.
Если доводчик с функцией фиксации, то к работам добавится настройка точки срабатывания фиксации двери в открытом положении.
Установка дверного доводчика
Установка дверного доводчика – несложная и быстрая задача, с ней можно справиться самостоятельно, не прибегая к помощи специалистов. Рассмотрим пошаговую инструкцию, которая поможет вам выполнить работу точно и правильно.
- Откройте коробку с доводчиком, найдите инструкцию. Производители вместе с доводчиком комплектуют коробку шаблоном в натуральную величину, который наглядно иллюстрирует работу.
- На шаблоне вы найдете две перпендикулярные красные линии, их необходимо перенести на полотно двери. Горизонтальную линию совместите с верхним краем дверного полотна, вертикальную – с осью расположения петель. При помощи карандаша перенесите разметку на дверь.
- На том же шаблоне вы найдете отмеченные места для отверстий под шурупы. Прямо по шаблону просверлите необходимые отверстия. В зависимости от вида двери (металлическая или деревянная), выберите подходящее сверло и отложите нужные шурупы (в комплекте с доводчиком обычно идут оба варианта).
- Устанавливаем доводчик на свое место. Корпус доводчика монтируйте на дверь, тягу – на дверную коробку. Соедините корпус с тягой посредством идущего в комплекте рычага. Помните, что от вида соединения зависит усилие. Если тяга расположена перпендикулярно к корпусу, закрывание дверей будет медленное и плавное. Если перпендикулярно к корпусу находится рычаг, а тяга под углом – дверь будет закрываться с большим усилием. Этот вариант требуется в случаях, когда дверь закрывается через защелку.
На этом монтаж дверного доводчика завершен. Осталось отрегулировать доводчик и силу тяги при помощи регулировочных винтов, и работа завершена.
Выбор дверного доводчика – необходимый этап в создании теплого и комфортного микроклимата в вашем доме.
Станьте нашим автором
Каждый человек — особенный, и опыт каждого — уникален. Расскажите о своем. Заработайте признание и благодарность наших читателей.
Дверные доводчики — устройства, обеспечивающие плавное закрывание дверей, — довольно популярны, однако не все знают, какими они бывают и, соответственно, где их можно использовать. Об этом, а так же о том, как правильно подобрать, установить и эксплуатировать доводчик, расскажем в нашей статье.
Что может быть хуже громко хлопающей двери? Пожалуй, только такая, которая вообще никогда не закрывается. Поэтому, с одной стороны, хотелось бы, чтобы дверь закрывалась сама, тем самым сберегая тепло, а с другой, чтобы процесс этот был бесшумным. Раньше для решения этих задач использовались сложные системы с противовесами — громоздкие и потому не применимые в домашних условиях. Поэтому в домах и квартирах ставились банальные дверные пружины, закрывающие двери, но делающие это очень громко.
С появлением дверных доводчиков все проблемы были решены. Причём невысокая цена, надёжность и лёгкость монтажа сделали возможным использование их не только на входных дверях, к примеру, в подъезде, но и вообще на любых, нуждающихся в бесшумном автоматическом закрывании, включая межкомнатные двери.
Помимо перечисленных качеств дверные доводчики, в зависимости от конструкции, способны решать ещё ряд других задач:
- двухдиапазонная регулировка скорости закрывания (ускорение в момент захлопывания);
- предохранение двери от удара о преграду;
- фиксация двери в открытом положении.
Типы доводчиков и способы установки
Установка плавно закрывающего дверь механического устройства снижает нагрузку на фурнитуру, оберегает петли и саму конструкцию от преждевременного износа. Оборудовать им можно и входную, и межкомнатную дверь, и дверь между домом и банной пристройкой или гаражом.
Различия в способе монтажа определили классификацию доводчиков, делятся которые на:
- накладные механизмы, устанавливаемые на коробочный брус или на полотно, или в дверные петли вместо стержня;
- напольные конструкции, закладка которых производится в период устройства напольного покрытия и проектируется обычно заблаговременно;
- скрытые устройства, расположенные или в коробке при достаточной ее мощности, или в полотне. Для оснащения данным типом механизмов нужно фрезеровать полости, за осуществление чего без опыта не стоит браться.
Самой простой и доступной для неопытного исполнителя будет накладная установка доводчика на дверь, процесс которой в большинстве случаев подробно описан изготовителем. Заботливые производители сейчас прилагают к своим изделиям не только подробное описание, но и точно повторяющий контур механизма шаблон с четкой разметкой точек для крепления. Практически все действия осуществляются согласно стандартному алгоритму, но существуют нюансы, забывать о которых не нужно.
Варианты монтажа конструкции
Механизмы с рычагами или со скользящими каналами крепить можно, как с внутренней, так и с наружной стороны межкомнатной дверной конструкции. Только на наружную сторону входных дверей устанавливать устройство нежелательно из-за негативного влияния характерных перепадов атмосферной температуры.
Дело в том, что плавность хода управляющей рычагом пружины обеспечивает переменное перетекание машинного масла из одной полости в другую. А оно в морозы становится более вязким и густым, а в жару более жидким. Стало быть, из-за температурных колебаний регулировать работу устройства придется чаще, чем указано производителем, что в конечном итоге сокращает рабочий ресурс системы.

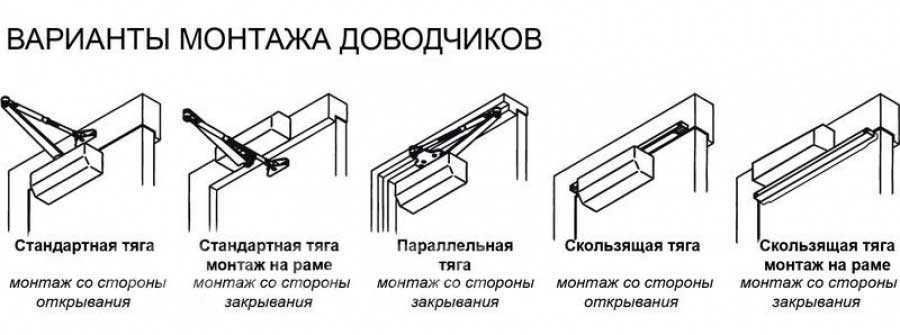

Можно выбрать одну из трех распространенных схем монтажа:

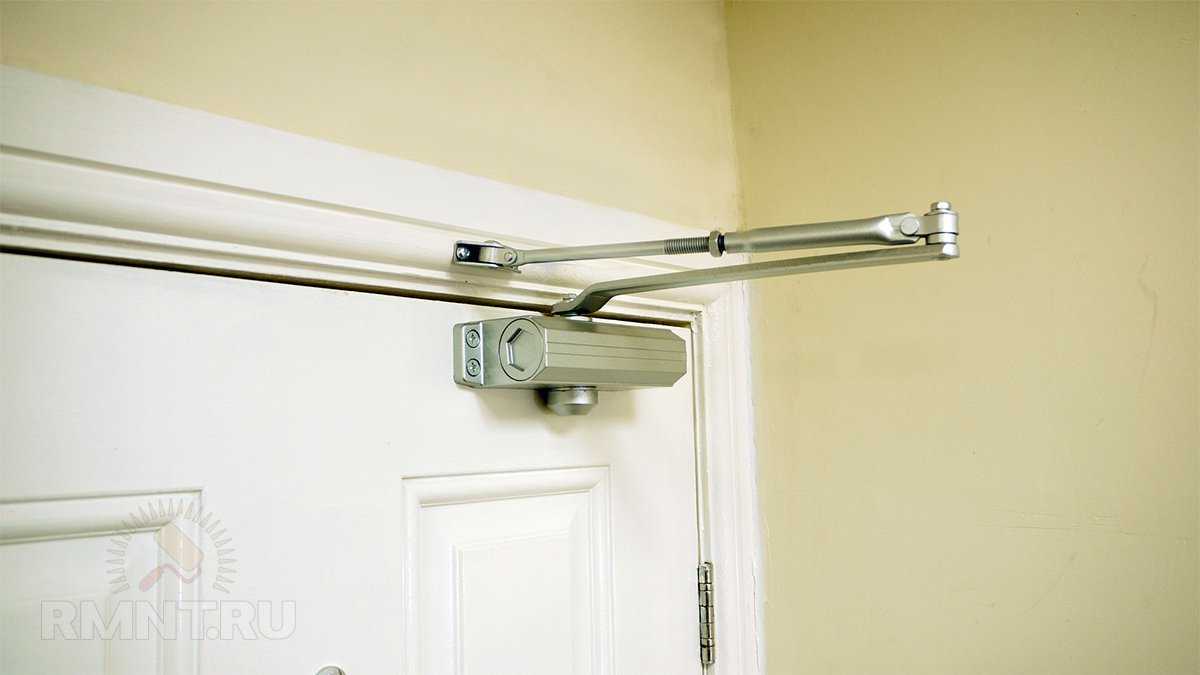

- Стандартная установка предопределяет фиксацию основного рабочего органа на полотне. Рычаг при такой схеме расположения крепится к притолоке дверной коробки.
- Верхняя схема диктует крепление механизма на притолоке – верхнем коробочном брусе, а башмак рычага привинчивается к дверному полотну.
- Параллельное расположение подобно стандартному варианту, но рычаг крепится не перпендикулярно, а параллельно с помощью монтажного уголка.
Зависит схема установки доводчика двери от варианта расположения петель. То есть, от направления движения полотна при открывании/закрывании. Если дверь открывают «на себя», то монтаж устройства осуществляется стандартно на полотно, а рычаг крепится к коробочному брусу. Вариант «от себя» заведомо предполагает верхнее крепление устройства к притолоке с фиксацией рычага на полотне.
Бывают еще нестандартные случаи, такие как, например, недостаточная высота дверного просвета. Но ушлые разработчики нашли выход из конструктивно сложных ситуаций, предложив домашним и профессиональным мастерам монтажные уголки и пластины.
Установка дверного доводчика в подобных случаях выполняется по параллельной схеме двумя способами:
- рычаг крепят параллельно, установив башмак его на монтажный уголок, зафиксированный на коробке;
- основной орган доводчика крепят к коробочному брусу с помощью монтажной пластины.
Кратко о доводчиках со скользящей тягой
Устройства со скользящей тягой привлекают оптимизированным дизайном, практически не нарушающим декор интерьера. Среди плюсов возможность модернизировать устройство электромагнитным фиксатором или пожарным сигнализатором. Функционируют такие доводчики с большим усилием, и нет возможности контролировать их работу, но оснащение эластичным ограничителем-вставкой позволит задавать необходимый угол раскрытия створки. Большинство модификаций устанавливается по схемам, аналогичным вышеописанному перпендикулярному варианту. А вот универсальные модели со скользящей канальной тягой можно монтировать с обеих сторон.
Внимание. Монтаж канальных (слайдерных) доводчиков со стороны, обратной стороне расположения дверных петель, диктует оснащение устройства ограничителем угла открывания полотна
Заменить его может встроенный в слайдер специализированный стопор
Заменить его может встроенный в слайдер специализированный стопор.
Процесс установки
Узнаем, какие этапы работы потребуется произвести, чтобы установить доводчик на металлическую дверь. Будет разбирать монтаж верхнего доводчика, как наиболее простого и популярного вида.
Подготовка
На данном этапе необходимо ознакомиться с инструкцией, приложенной к устройству, внимательно ее прочитать. Это избавит от вероятных «косяков» при работе. Кроме того, необходимо убедиться, что необходимый крепеж и инструменты имеются в полном составе. К каждому устройству прилагается соответствующий шаблон, с помощью которого можно легко и без особых усилий провести монтаж.
Разметка
Этот этап необходим для того, чтобы точно установить — где именно будет крепиться устройство. Точное обозначение места крепления значительно упростит последующую работу. Разметка включает в себя крепление шаблона, прилагающегося к устройству скотчем к двери. Затем по этому шаблону размечаются керном все отверстия, которые нужно будет проделать в двери. Шаблон должен быть закреплен ближе к петлям двери в верхней части дверного блока. Имейте в виду, что на самом дверном полотне располагается механизм устройства, а на раме — рычаг.
Также вам будет полезно узнать о том, как осуществляется установка межкомнатных дверей своими руками.
На видео- как происходит установка и эксплуатация доводчика:
Проверка сверла
Чтобы точно убедиться, что выбранный диаметр сверла подходит креплениям доводчика, возьмите ненужный лист металла, и проделайте для пробы несколько отверстий на нем, сверив затем с креплениями устройства. Эта мера позволит не ошибиться с выбором, особенно, если большого опыта подобных работ нет.
Монтаж
Если проверка прошла успешно, и вы уверены, что отверстия подойдут креплениям доводчика, можно начинать сверлить по разметке шаблона. После того, как отверстия готовы, крепится доводчик, и проверяется его ход. Корпус доводчика располагайте таким образом, чтобы клапаны регулировки скорости были направлены в сторону дверных петель.
Рычаг необходимо разделить на две части, и прикрутить затем лапку бокового рычага к коробке двери. Для этого нам нужна толщина дверных коробок межкомнатных дверей. На четырехгранный вал, имеющийся у каждого доводчика, наденьте основной рычаг, после чего закрепите его винтом и шайбой. Боковой рычаг переведите в перпендикулярное положение, и соедините его с основным рычагом. Убедитесь, что устройство стоит ровно, без перекосов: надежно и прочно.
Также стоит больше узнать о том, как выглядит монтажный комплект для установки межкомнатных дверей.
Регулировка
После того, как устройство зафиксировано на своем месте, его необходимо отрегулировать, чтобы обеспечить безупречную плавность хода. Регулировку проводят, вращая определенные винты. Как именно вращать, и в какую сторону, указано в инструкции. Эта работа проводится при помощи ключа-шестигранника.
Необходимо уточнить, что у типовой модели доводчика имеется всего два регулировочных винта. При этом первый отвечает за скорость открывания-закрывания двери, а второй за закрытие на последнем этапе — полное дохождение (доводку) дверного полотна до места назначения. Некоторые, более функциональные устройства, оснащены дополнительными опциями регулировки. Так, можно установить принудительное замедление, которое не позволит резко, рывком распахнуть створку. А вот как осуществляется регулировка дверного доводчика apecs, можно увидеть здесь.
После регулировки на нижнюю часть доводчика наденьте защитный колпак.
На видео- регулировка доводчика:
Отделка двери
После того, как доводчик установлен и отрегулирован, необходимо скрыть следы установки с дверного полотна: убрать все дефекты, устранить появившиеся недостатки, портящие вид двери
Также стоит обратить своё внимание на то, как поменять замок на металлической входной двери
Порядок монтажа
В жилых строениях (квартирах) в основном монтируются доводчики реечного типа, с гидравликой. На примере прибора этой группы и будет рассмотрен рекомендуемый порядок действий мастера. Поняв специфику работы, несложно разобраться с нюансами крепления изделий других типов.
Установка доводчика на пластиковую дверь абсолютно идентична порядку его монтажа на деревянные и металлические аналоги.
Выбирается схема
Если дверь распахивается наружу, то на полотне фиксируется рычаг; соответственно, корпус – на косяке. При открывании вовнутрь все ровно наоборот. Но в любом случае доводчик ставится так, чтобы винты регулировки находились со стороны дверных петель. Это облегчит процесс «настройки» положения полотна и дальнейшую его корректировку. А этим заниматься придется, так как постепенно появится его «проседание». Разобраться несложно, тем более что к изделию всегда прилагается инструкция, в которой есть типовые схемы установки доводчика двери.
Рекомендация
Установку доводчика следует производить так, чтобы его «тело» всегда находилось внутри строения. Наружное размещение нецелесообразно по ряду причин – коррозия металла; низкие температуры, вследствие чего масло загустевает (а при высоких становится более жидким), и гидравлическая часть механизма начинает работать некорректно; возможное оледенение, что нарушает свободных ход рычага.
Производится разметка
И здесь задача мастера значительно упрощается. Изделия комплектуются специальными установочными шаблонами. Они выполнены в масштабе 1:1 и универсальны, так как учитывают различные способы открывания дверей и навеса полотен. Остается лишь приложить трафарет доводчика по месту и наметить точки сверления каналов для установки крепежных деталей.
Фиксация составных частей прибора
После разметки закрепить рычаг и корпус механизма на основе метизом (идет в комплекте с изделием), а потом соединить половинки тяги сможет каждый.
Советы:
- Установка доводчика на металлическую дверь имеет одну особенность. Необходимо использовать в процессе сверления тонких полотен так называемые «бонки». Эти приспособления представляют собою втулки с резьбой. Дело в том, что работа обычным сверлом может вызвать деформацию металла, и исправить этот дефект (выпрямить вмятину) самостоятельно не получится.
- При определении положения рычага следует ориентироваться на его базовое плечо. Оно должно располагаться перпендикулярно полотну двери. Если угол менее 90º, то усиливается «дохлоп» створки.
Установка доводчика двери своими руками требует предельного внимания и аккуратности. Малейшие промахи нередко оборачиваются неплотным прилеганием полотна к косяку и сквозняками в помещении. Или наоборот, медленным закрыванием створки и повышением теплопотерь. Надеяться, что все устранится лишь регулировкой доводчика двери, не стоит – такое не всегда возможно.
Именно по этой причине этап монтажа прибора – самая ответственная часть работы. Тем более что от этого зависит и срок эксплуатации навесов. Если механизм установлен неправильно, то уже в ближайшей перспективе перекос полотна неизбежен, со всеми вытекающими.
Определить, насколько правильно произведена установка дверного доводчика, можно по следующим признакам:
- плавность открывания/закрывания створки, без рывков и дополнительных усилий со стороны пользователя;
- отсутствие посторонних звуков (шума, скрипа, скрежета и так далее).
