Витражное остекление фасадов: современные варианты ?

АЛЮМИНИЕВЫЕ ОФИСНЫЕ ПЕРЕГОРОДКИ

Чаще всего, входные группы из алюминиевого профиля устанавливают в общественных зданиях, офисах, государственных учреждениях.

Алюминиевых входные конструкции создают с учетом плотности ежедневно проходящего потока людей, а также назначения помещения.

Популярность и широкой распространение входных групп связана с их практичностью и красивым внешним видом. Эти архитектурные конструкции можно устанавливать не только в зданиях компаний, но и в частных домах, зимних садах.

У входных групп из алюминия есть ряд серьезных преимуществ перед аналогичными конструкциями из других материалов.

Практичность

Входная система из алюминия отлично выдерживает низкую температуру. Материал очень лёгкий, пластичный, прочный и в то же время гибкий, он не подвержен коррозии и ржавчине.

Безопасность

По сравнению с входными группами, изготовленными из других материалов, алюминиевые полностью пожаробезопасны и экологичны.

Требования к витражному остеклению фасадов

Требования, которые предъявляются к витражному остеклению фасадов, по сути, не отличаются от предъявляемых к другим фасадным системам. Не существует единого нормативного документа, который бы содержал их перечень и описание. Тем не менее, с некоторой долей условности можно разделить на следующие группы:

пожелания заказчиков. Самая разнообразная категория требований, которая ограничивается лишь фантазией и вкусовыми пристрастиями заказчика;
требования проектировщиков и архитекторов. В большинстве случаев они отражаются в соответствующей проектно-сметной документация и в значительной степени зависят от заказчика и существующих нормативно-технических документов;
требования действующих нормативов (общероссийские и региональные). На данный момент нет единого документа или правового акта, который бы четко регламентировал требования, предъявляемые к фасадным системам. Они содержаться в самых различных документах фрагментарно – где-то описываются требования к теплоизоляционным характеристикам, где-то – к освещенности помещений, где-то – к обеспечению пожарной безопасности и т.д.

Следует отметить, что существующие СНиПы по остеклению практически не содержат описания современных материалов и конструкций, используемых при витражном остеклении

До тех пор, пока не будет разработан новый СНиП или ГОСТ следует особое внимание обращать на соответствие применяемых систем проектным параметрам, а также на наличие у компании, поставляющей конструкции, сертификатов соответствия качества

Что такое витражное остекление

Производство витражей по самым передовым технологиям – это комплекс работ с применением светопрозрачных конструкций, с их заполнением. Витражное остекление из цельного стеклянного полотна позволяет создавать из него самые разные формы и размеры для широкого спектра их применения. Кроме того, есть уникальная возможность, чтобы в творческом плане использовать большое число способов для создания своего стиля в принятии архитектурного решения.

Используя в работе стоечно-ригельную систему в устройстве витражного остекления, можно в короткие сроки:

застеклить всю фасадную поверхность здания или его часть;
оформить здание прямой, радиусной или криволинейной конструкцией, креплением из алюминиевых витражей;
дополнить фасад навесом, балконом, входным комплексом или карусельной дверью.

классическая;
структурная;
полуструктурная.

При заказе комплекса услуг по проектированию и монтажу на окна витражи из алюминиевого профиля в Москве, в период заказа, мы производим полный комплекс расчетов технических показателей согласно СНиП «Нагрузки и Воздействия» характерных расположению района и местонахождению самого объекта, где предполагается установка данных систем остекления.

Выгодные стороны облицовки

Витражные окна в корне меняют облик здания, придавая ему большей эстетичности. Это практичное остекление, которое обладает следующими достоинствами.

Экономия. Она проявляется во всем. По времени это наиболее быстрая отделка фасадов значительной площади. Цена материалов и работы существенно меньше, чем при исполнении аналогичных фасадов из другого материала. Монтаж витражей удобен из-за небольшого веса модуля. После работы не остается строительного мусора.
Длительный срок применения. Все материалы в остеклении эксплуатируются около 70-ти лет. Они без проблем переносят любую влажность, не ржавеют, не разрушаются.
Светопроводность. Большая площадь светового потока улучшает обстановку внутри здания и позволяет снизить расходы на электричество.

В случае «теплого» варианта повышается теплопроводность и шумоизоляция. Герметичное исполнение витражей защищает людей, находящихся внутри здания, от дискомфортных условий.

Отвечает нормам противопожарной безопасности. Все элементы стен не поддерживают горение.

В витражах важен один нюанс. До фасадных работ требуется внимательно изучить сейсмологическую обстановку на месте здания. Учитывая облегченный вес зданий, в месте архитектурного объекта должна быть стабильная ситуация без колебаний почвы.

Стеклопакет

Витраж – это каркас внешней части здания, за ним начинаются жилые помещения. Их нужно утеплить, обеспечить хорошую звукоизоляцию и пыленепроницаемость. С такой задачей справятся многокамерные стеклоблоки. Если витраж – это декоративное решение – тогда достаточно и однокамерного, он выполняет только эстетическую и минимально защитную функцию. С другой стороны, многие монтажники успешно экономят на профилях, используя пластик, а не алюминий. Алюминий более стойкий к атмосферным воздействиям, легче крепится и отлично выдерживает большие нагрузки. Пластик не способен выдерживать огромные нагрузки, для него подойдет только однокамерная система простого типа. В любом случае, для витражей отлично подойдет двухкамерный пакет или даже больше. Он хоть и много весит, но отлично держит температуру.

На счет выбора типа стекла – туп решение за клиентом. Можно подобрать тонированный стеклопакет, бронированный, триплекс, прочие. Каркас любые нагрузки выдержит, если правильно рассчитать тип профиля и правила его монтажа. Также нужно учесть, что чем круче стекла, тем тяжелее будет вся конструкция. Поэтому, лучше посоветоваться со строителями, и подойти к специалистам компании, которая специализируется на строительстве и реставрации витражей. Бронированные стекла и триплекс рекомендуется для витражей супермаркетов. Тонированные стекла применяются в жилом и офисном строительстве. Простое прозрачное стекло в витражах используется относительно редко.

Алюминиевый светопрозрачный фасад: производство и фиксация конструкций

Витражи имеют еще одну особенность – все этапы производства от замеров до установки требуют высокой квалификации и опыта специалистов. Упрощенно процесс изготовления и монтажа включает несколько этапов работ и начинается с предпроектной подготовки, когда определяют пакет данных по несущей способности фундамента, стен, особенностям материалов стенового проема, условиям эксплуатации, специфике проведения монтажа. Выполняют необходимые витражные замеры с учетом технологических припусков на установку, а после разработки, согласований и утверждения проекта в заводских условиях осуществляют полную сборку конструкции с последующей разборкой на удобные для фиксации блоки и узлы.

Все требования к заполнению определены проектом, а к фиксации по исполнению и материалам – действующими ГОСТ 30971-2002 и ГОСТ Р 52749-2007, а также ведомственной инструкцией профильной компании-подрядчика.

Таблица. Типовые работы производственно-технологического процесса полного цикла

Этап производственно-технологического процесса	Типовые работы
Изучение монтажной схемы	Проверка соответствия размеров витража и стенового проема Проверка комплектности поставленного изделия Изучение места и условий работы Выбор средств для закрепления элементов конструкций
Подготовительные процессы	Очищение поверхностей проемов объекта от грязи Разборка эксплуатируемой конструкции (при необходимости) Восстановление участков проема, имеющих дефекты Фиксация креплений Подготовка площадки, где будет производиться сборка конструкции (при необходимости)
Фиксация конструкции	Установить алюминиевые секцию или модуль по инструкции в место, указанное на чертежах проекта Выровнять конструкцию в вертикальной и горизонтальной плоскости уровнем и отвесом Закрепить витраж крепежным элементами по проекту
Утепление и герметизация швов	Укрепить ленты ПСУЛ или иной вид гидро-, пароизоляции снаружи монтажных швов Заполнить технологические зазоры монтажной пеной Проклеить лентами ПСУЛ внутренний периметр примыкания витража к стеновому проему Выполнить отделку откосов стенового проема по проекту
Монтаж заполнения (стекло, стеклопакеты)	Выполнять после схватывания и твердения монтажных пен с применением специальных захватов для стеклопакетов
Приемно-сдаточные мероприятия	Убрать с места работы строительный мусор Проверить функциональность створок и при необходимости отрегулировать прижимы фурнитурой Обучить владельца особенностями эксплуатации и обслуживания

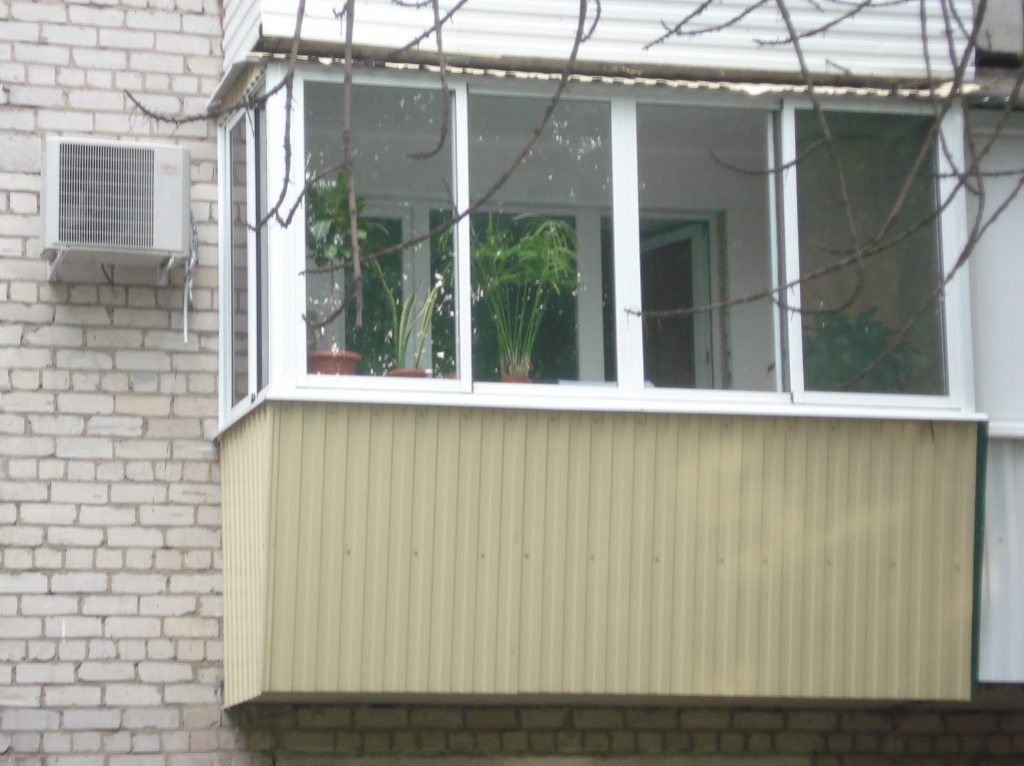

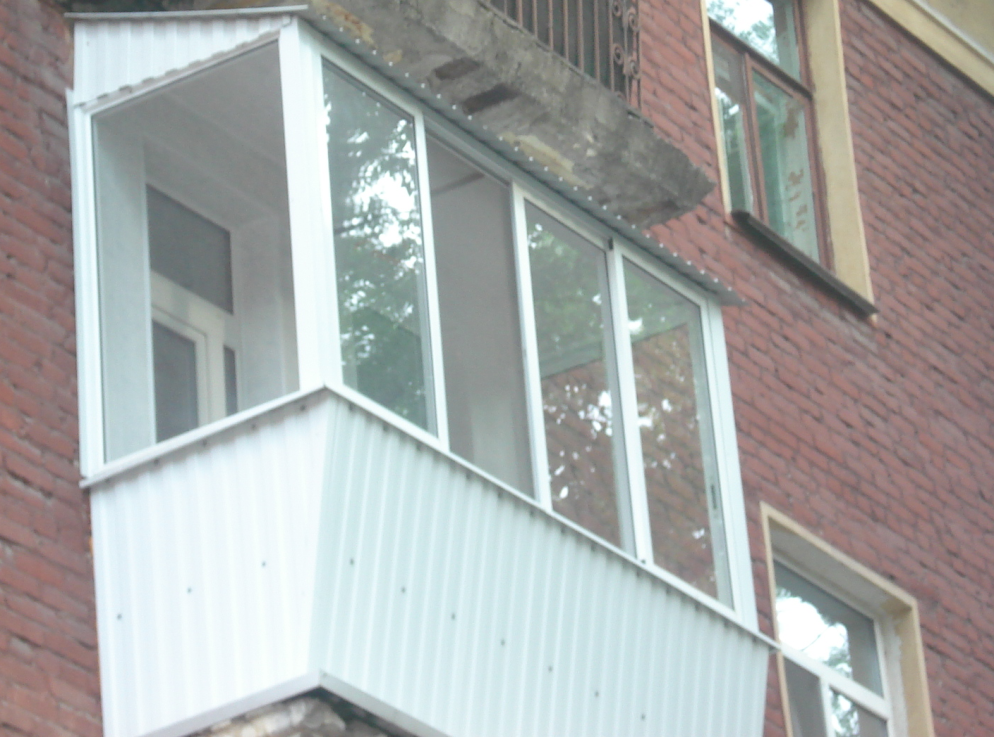

Алюминиевые раздвижные окна

«Холодное» остекление с использованием профиля Provedal. Системы раздвижных алюминиевых конструкций – это рамы из алюминия со стеклом и уплотнителем. Некоторые блоки имеют способность перемещаться по горизонтальным направляющим при помощи специальных роликов. Ролики позволяют створке передвигаться плавно, что обеспечивает комфортное открывание и закрывание окна.

Преимущества алюминиевых раздвижных окон

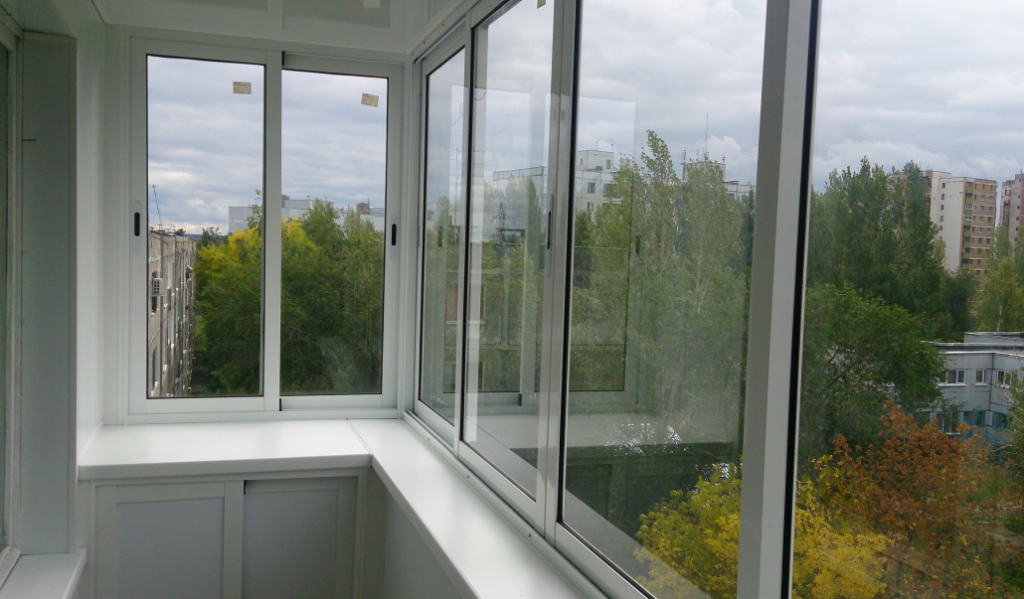

Алюминиевые раздвижные окна для балкона и лоджии представляют собой легкую прочную конструкцию, которая отличается долговечностью.
Алюминиевые раздвижные окна позволяют экономить место, что особенно важно в условиях дефицита свободной площади на балконе или лоджии.
Перемещение стеклянных створок вдоль парапета с помощью ролика выполняется бесшумно.
Конструкция обеспечивает высокий уровень безопасности. Вся подвижная фурнитура находится с внутренней стороны, что не позволяет злоумышленникам проникнуть в жилище через балкон

Защелка врезана в раму, и ее не видно снаружи.
Раздвижные алюминиевые конструкции выглядят очень эстетично, они позволяют визуально расширить пространство балкона, придают интерьеру этой части дома аккуратный стильный вид.

Сфера использования витражных остеклений

Строителей устраивает скорость, с которой проводятся работы, удобство инсталляции, относительно небольшой вес составляющих витраж, элементов. Клиентам строительных фирм нравится красота фасадного оформления здания, цена и технические характеристики материала, и потому витражи встраивают в фасады:

торговых центров,
спортивных сооружений и концертных залов,
выставочных комплексов,
кинотеатров, гостиниц,
вокзалов и аэропортов.

Кроме того, мода на витражные остекления привела к тому, что владельцы домов, коттеджей также активно стали их применять.

Это интересно: Двери раздвижные межкомнатные (видео)

Профили из алюминия

Алюминий — современный материал, обладающий высокой прочностью и долговечностью. Позволяет изготавливать оконные системы большого формата с оптимальным уровнем теплоизоляции. Главное преимущество алюминиевого остекления — надежность и высокопрочность, такое остекление дает обширное световое пространство.

Гибкость алюминиевого профиля позволяет создавать оконные системы высокой степени сложности, а обеспечение максимального доступа дневного света в создаваемое пространство и возможность окрашивания профиля в любой цвет подчеркивают индивидуальный стиль любого здания.

Алюминиевый профиль идеально подходит для остекления жилых, административных и промышленных зданий, загородных домов, SPA комплексов, саун и бассейнов, зимних садов, в фасадном и витражном остеклении высокоэтажных жилых комплексов.

«РУСГАНЗА Продактс» предлагает широкую номенклатуру высокотехнологичных алюминиевых конструкций производства компаний «ТАТПРОФ», «Авангард», INICIAL Systems и Shilling из:

термоизолированного («теплого») алюминиевого профиля,
термонеизолированного («холодного») алюминиевого профиля.

Профиль этих производителей отличается оптимальным уровнем теплоизоляции за счет наличия термоизолирующей вставки между внешней и внутренней частью профиля.

В зависимости от назначения производятся два типа профиля:

Холодный профиль

В отличие от теплого, не имеет термомоста и уплотнителя, а внутри него находятся 1-2 воздушных камеры. Такой профиль легче и в тоже время способен выдерживать большие механические нагрузки.

Окна из холодного алюминиевого профиля устанавливают в помещениях, где не предъявляются жесткие требования по теплозащите:

в промышленных помещениях,
витражах,
неутепленных балконах,
холодных фасадах,
для перегородок внутри офисов.

Оконные системы на основе холодного профиля выполняются в виде стеклопакетов с использованием различных видов стекла: рифленого, матового, тонированного, и даже сверхпрочного.

Теплый профиль

Обладает повышенной теплоизоляцией. Его конструкция оснащена несколькими термовставками из ПВХ, которые в отапливаемом помещении выполняют функцию сохранения тепла. Наличие воздушных камер и уплотнителей в оконных системах из алюминия позволяет поддерживать необходимую температуру в помещении.

Теплый алюминиевый профиль используют в остеклении:

жилых домов,
общественных зданий,
оранжерей и зимних садов.

СВОЙСТВА АЛЮМИНИЯ

Высокая механическая прочность при малой плотности, и, следовательно, высокая удельная прочность, что позволяет изготавливать крупногабаритные конструкции низкой металлоемкости.
Стойкость к атмосферным воздействиям.
Долговечность.
Значительные, по сравнению с конкурирующими материалами, межремонтные сроки.
Хорошая обрабатываемость давлением и резанием, пластичность, что позволяет изготавливать листы и профили, не требующие дополнительной отделки лицевой поверхности, а также многослойные и комбинированные конструкции.
Высокая термоустойчивость, расширенный, в сравнении с большинством других материалов, интервал температур эксплуатации.
Возможность вторичной переработки с незначительными энергозатратами.

Пневматические пресса для обработки оконно-дверных систем

Для обработки оконно-дверных серий NS SY50-60-68/ AGS50-68 наша компания поставляет пневматические пресса производства фирмы COMALL. Оборудование COMALL известно в России очень давно и благодаря хорошей технологической проработке, относительно низкой стоимости и высокой надежности очень популярно у переработчиков алюминиевых конструкций.

Пневматический пресс PNZ1

Обрабатываемая система – NEW TEC SY50-60-68/ AGS 50-68 производства ООО «Алстоксервис» и ООО «Агрисовгаз». Цена PNZ1 — 2 210 EUR.

Данный станок предназначен для холодной пробивки отверстий заданной формы в профилях из алюминия или подобных материалов. Пробивка производится с помощью пуансонов или ножей соответствующей формы и матриц.

Перечень технологических операций:
пробивка отверстия и вырубка паза для углового соединения
вырубка паз для крепления ручки с межцентровым расстоянием 104 мм
пробивка отверстия для Т-образного соединительного элемента
пробивка дренажного паза
вырубка канавки для шпингалета
пробивка отверстия для ручки и наконечника

Пневматический пресс PNZ1
Пневматический пресс PNZ1
Пневматический пресс PNZ1
Пневматический пресс PNZ1
Пневматический пресс PNZ1
Пневматический пресс PNZ1
Пневматический пресс PNZ1

Руководство эксплуатации пневматического пресса PNZ-1 (pdf)Инструкция COMALL PNZ1 ZPX 14035(pdf)

Инструкция COMALL PNZ1 ZPX 14378 (pdf)Аксессуары, операции New Tec (pdf)

Пневматический пресс PNZ1/3 производства Comall

Обрабатываемая система – NEW TEC 50-52-68/ AGS 50-68 производства ООО «Алстоксервис» и ООО «Агрисовгаз». Цена PNZ1/3 — 3 068 EUR.

Перечень технологических операций:
пробивка отверстия и вырубка паза для углового соединения
вырубка паз для крепления ручки с межцентровым расстоянием 104 мм
пробивка отверстия для Т-образного соединительного элемента
пробивка дренажного паза
вырубка канавки для шпингалета
пробивка отверстия для ручки и наконечника
вырубка отверстий под NT 31

Цилиндры	200мм
Количество камер	1
Ход цилиндра	20мм
Минимальное рабочее давление	6 бар
Сила	1740 кг
Размеры	690 х 280 мм Н=360
Масса	71,6 кг

Пневматический пресс PNZ1/3
Пресс PNZ1/3
Пневматический пресс PNZ1/3
Пресс PNZ1/3
Пневматический пресс PNZ1/3
Пресс PNZ1/3
Пневматический пресс PNZ1/3
Пресс PNZ1/3
Пневматический пресс PNZ1/3
Пресс PNZ1/3
Пневматический пресс PNZ1/3
Пресс PNZ1/3
Пневматический пресс PNZ1/3
Пресс PNZ1/3
Пневматический пресс PNZ1/3
Пресс PNZ1/3
Пневматический пресс PNZ1/3
Пресс PNZ1/3
Пневматический пресс PNZ1/3
Пресс PNZ1/3
Пневматический пресс PNZ1/3

ПНЕВМАТИЧЕСКИЙ ПРЕСС BS12000

Пневматический пробивной пресс предназначен для технологической обработки алюминиевых профилей системы AGS50-68. Цена на пресс BS12000 выставляется по запросу.

Артикул	BS12000
Типы обрабатываемых профиле	AGS-50, AGS-68
Тип привода	Пневматический
Рабочее давление	Мин — 4 бар, макс – 7 бар
Температурный диапазон применения	От -20 °С до +60 °С
Рабочий ход инструмента	23 мм
Габариты (LxBxH)	615x285x296 мм
Масса	55 кг

Пресс BS12000
Пресс BS12000
Пресс BS12000
Пресс BS12000
Пресс BS12000
Пресс BS12000
Пресс BS12000
Пресс BS12000
Пресс BS12000

Алюминиевый фасад ТП50300

На сегодняшний день один из очень востребованных фасадов, ТП50300 может быть исполнен в двух типовых вариантах. В первом варианте исполнения, в качестве вертикальных стоек выступают профильные элементы ТП50300, а в качестве горизонтальных ригелей выступают профильные элементы ТП50300 и ЭК50. Крепеж горизонтальных ригелей к вертикальным стойкам происходит внахлест. Данное решение позволило устанавливать витражи под 90 градусов или с наклоном, одно и двух скатные светопрозрачные кровли за счет обеспеченного конструктивно вывода воды с ригелей непосредственно на стойки.

В следующем варианте исполнения применяют профильные элементы системы ЭК50, где ригели крепятся встык. Витражи изготавливаются только в вертикальном варианте расположения. В фасадах ТП50300 конструктивные углы формируются с одной общей стойкой.

Алюминиевые фасады Татпроф используются для монтажа в существующий проем или в накладку к стене здания. Крепление накладного фасада к несущей стенке здания осуществляется с использованием стальных или алюминиевых закладных элементов. В конструкции алюминиевых закладных элементов имеется возможность регулировки по высоте расположения.

В фасадную систему ТП50300 легко интегрируются оконные и дверные конструкции аналогичной системы. Особенностью системы ТП50300 является возможность интеграции скрытых окон с профильной шириной лицевой поверхности 70мм. С наружи открывающиеся элементы неотличимы от участков с использованием глухого остекления.

Применяемое заполнение может иметь толщину 6 или 24мм.

Технические параметры системы ТП50300:

видимая ширина поверхности профилей составляет 50мм
рабочая глубина стоек от 56 до 240мм
рабочая глубина ригелей от 34 до 169мм
применяемые заполнения толщиной от 6 до 46мм, а в витражах со скрытыми оконными створками составляет 6 или 24мм
температурный коэффициент составляет 0,540 м.кв.*С / Вт.
коэффициент звукоизоляции составляет 27 дбА, что соответствует классу Г
коэффициент воздухонепроницаемости соответствует классу В.

Монтаж алюминиевых витражей

Панорамные фасады из алюминия обеспечивают зданию современный и привлекательный облик, а также комфортную атмосферу внутри. Установка витражей из алюминиевого профиля не является особо сложным процессом, но ее стоит доверять лишь квалифицированным специалистам. Технология монтажа витражей из алюминиевого профиля заключается в следующих этапах:

Проведение замеров и расчетов

Эта стадия является чрезвычайно важной, ведь от точности вычислений зависит безопасность и функциональность конструкции. Современные устройства позволяют выполнять сверхточные расчеты.
Установка каркаса из алюминия

На этом этапе очень важно выдержать ровные линии профиля и прочность крепления.
Покраска металлических деталей. Широкий спектр цветовых решений предоставляет неограниченные возможности для дизайна.
Монтажа светопрозрачных элементов.
Крепление фурнитуры. Окончанием работы является установка всех компонентов конструкции, регулировка деталей и придание фасаду завершенного вида.

https://youtube.com/watch?v=4RfYvvpgmec

Монтаж светопрозрачных конструкций немыслим без применения современных инструментов и оборудования, которое существенно ускоряет процесс, делает его более простым, безопасным и эффективным. Подробнее про оборудование для алюминиевых конструкций рассказывается в видео:

Утепление витражного остекления

Для создания комфортного микроклимата внутри зданий применяют «теплый» вариант алюминиевого профиля, который позволяет надежно удерживать внутри оптимальный уровень температуры, звукоизоляции, защиты от влаги, пыли и сквозняков. Но может возникнуть ситуация, когда понадобится утеплить «холодный» тип фасада. В таком случае выполняют утепление сооружения путем замены некоторых элементов фасадной системы на аналогичные детали с высокими теплоизоляционными свойствами. Например, вместо обычного стекла на каркас монтируется теплый стеклопакет. Реконструкция такого типа чаще всего предполагает внутреннее или внешнее положение штапиков стоечно-ригельной системы. Утепление является довольно эффективным способом решения проблемы, более выгодным и быстрым, чем установка алюминиевых витражей заново.

Противопожарная рассечка в витражах

Противопожарная рассечка в витражах может быть выполнена в виде стального листа, который закреплен к системе остекления фасада и, с другой стороны, к стене. В более сложных случаях, отсечка (1100-1200мм) будет выглядеть так:

стекло 6мм (закаленное);
огнеупорный стекломагнезитовый лист 10мм;
минплита толщиной 70мм (плотностью 90-100кг/м3);
стальной оцинкованный лист 0,8мм;
огнеупорный гипсокартон 12,5мм (в 2 слоя).

Рассечка в витражах монтируется горизонтально и служит для того, чтобы огонь не перекинулся с нижнего этажа на верхний. Все здания, проходящие экспертизу проекта, должны быть спроектированы и выполнены с отсечкой. Однако, заказчикам она не нравится по эстетическим соображениям, они предполагают, что ее будет видно за стеклом. А подрядчикам не нравится противопожарная рассечка по причине экономии трудозатрат.

Не устанавливать отсечку можно, при составлении на стадии проектирования спец тех условий на зданий. В которых бы содержалось условие о замещающих полноценный междуэтажный огнестойкий узел. Таковыми могут быть – использование огнестойкого витражного профиля и огнестойкого заполнения или, например, система орошения витражей в случае возгорания, прочие мероприятия.. Но, даже если такой проект пройдет экспертизу, придется доказывать возможность применения проведением натурных испытаний, т.е. после сборки образца.

Алюминиевый фасад ТП78 ЭФ

Компания Татпроф производит модульные фасады для быстрого монолитного строительства. Крайне простая и экономически выгодная в строительстве высотных сооружений, такая серия создана, прежде всего, для изготовления больших готовых модулей конструкций в условиях завода, что гарантирует высочайшее качество конструктивной сборки и большую скорость выполнения работ. Такая методика позволяет смонтировать данный фасадный модуль из помещения и получить большую экономию на подъёмной технике и установки лесов. При этом даже самое простой экономический расчет расхода строительных материалов, а так же срок изготовления и качество готовой конструкции дает возможность понять все плюсы использования элементных конструкций. Ну и ещё один немаловажный плюс данной серии, это возможность монтировать конструкции в любых метеоусловиях и независимо от сезона.

Серия модульных фасадов ТП78 ЭФ может быть исполнена в 2х вариантах:

модули без открываемых частей
модули с открываемыми частями

Витраж имеет оригинальный и лаконичный образ, а встраиваемые в него створки различимы с местами с глухим остеклением. Ширина внешней части профилей составляет 78мм. Используемое заполнение может иметь толщину от 6 до 36мм. Фасадная серия ТП78 ЭФ позволяет изготавливать конструкции с разными углами, как внутренними, так и наружными или наклонными. Крепление модуля к проему здания осуществляется с помощью стальных или алюминиевых монтажных закладных. В конструктив монтажных закладных включена возможность регулировки в 3х плоскостях.

Отделка витражами зданий

Гармоничное вхождение в общий архитектурный ансамбль обусловлено материалом, применяемым в витражных остеклениях. Инновационные технологии позволяют создавать профили с разнообразной окраской, выполняемой порошковым методом нанесения на поверхность или оформлением «под дерево».

В состав стеклопакета входит стекло стандартной толщины 6-10 мм. Конструкции бывают одно- или двухкамерными с шириной 24 и 32 мм. Популярное решение — тонированное стекло, которое сглаживает попадание солнечного света в комнаты, защищает помещение от посторонних взглядов.

Наиболее надежный из предлагаемых видов — триплекс. Он имеет большую прочность и долгий срок эксплуатации.

Вспоминая свои истоки, строители все чаще возвращаются к художественному оформлению витражей, придавая им уникальный рисунок или используя цвета по вкусу, что дороже, но по-особенному украшает фасады.

При всей видимой легкости сооружения получается надежная конструкция, способная выдержать природные катаклизмы и механические воздействия. Стеклянный материал выдерживает удар силой 80 кг.

Витражное остекление коттеджей

Разнообразные возможности, которые предоставляет использование витражного остекления, привели к тому, что оно все чаще применяется в частном домостроении, при возведении загородных домов и коттеджей.

Особенно популярны рассматриваемые системы в тех случаях, когда строительство выполняется не по типовому проекту, а с использованием разнообразных оригинальных архитектурных и конструктивных решений. Именно в таких случаях достоинства витражного остекления могут проявиться особенно ярко.

Рис. 25. Витражное остекление коттеджа.

Наиболее часто оно применяется:

при выполнении витражного остекления фасада коттеджа;
при оформлении зимнего сада и подобных небольших помещений или сооружений. К данному типу конструкций относятся также различные беседки, павильоны и террасы, которые возводятся на территории загородного участка. Использование витражного остекления позволяет не только придать им привлекательный внешний вид, но и надежно защищает осадков и ветра;
для создания единого гармоничного наружного дизайна, органично включающего конструкции окон и дверей.

В настоящее время разнообразные витражные системы остекления все чаще включаются проектировщиками и архитекторами в проекты небольших загородных домов и коттеджей, что свидетельствует о том, что витражное остекление будет применяться все чаще.

Виды стоечно-ригельной системы

Классическая стоечно-ригельная система На сегодняшний день, является наиболее востребованной в строительстве и обустройстве фасадов на зданиях бизнес — центров и других сооружений городской инфраструктуры. Конструктивная особенность стоечно-ригельной системы позволяет многофункционально использовать наиболее выигрышные (по стилистике и практичности) способы примыканий, переходов и других специфических элементов монтажа.

Классическая система, как правило, применяется в работах по остеклению витражей, составленных из алюминиевого профиля, цена за которые формируется, в зависимости от объемов и сложности выполнения индивидуального проекта. Это могут быть зимние сады и оранжереи, фасады с прямой и наклонной формами, а также зенитные фонари и стеклянные крыши.

Структурная система остекления Конструкцию системы держит каркасное основание, состоящее из несущих вертикальных стоек, и горизонтальных поддерживающих профилей, иначе называемых ригелями. Кроме них, здесь используется прижимной профиль. Он служит закрепителем стеклопакетов и декоративных накладок, которые скрывают под собой прижимные планки.

Благодаря разработке сверхпрочных герметиков последнего поколения, в которых основным материалом является силикон, эта система витражного остекления фасадов зданий стала часто применяться в строительстве.

Из-за своих декоративных качеств, структурная система продолжает стабильно набирать популярность у заказчиков.

Каркасное основание алюминиевых систем витражного остекления, в большинстве случаев, формируется из гибкого и прочного алюминиевого профиля, закрепляемого с внешней стороны здания. Это могут быть и межэтажные перекрытия, которые позволят каркасу светопрозрачной конструкции быть снаружи практически незаметным. Стеклопакеты образуют сплошную стену из стекла, без проявления стыков и швов.

Полуструктурная система остекления Выбор полуструктурного остекления станет идеальным решением для возведения как вертикальных, так и наклонных витражных фасадов, поскольку эта система более выгодна в экономическом плане, сохраняя надежность и стабильность гидроизоляции. С ней не нужно использовать внешние крышки, поэтому полуструктурный фасад, по внешнему исполнению, выглядит эстетически более привлекательным, нежели классический.

Полуструктурная система модифицировала, то есть, объединила в себе самые функционально полезные качества структурной и классической (стоечно-ригельной) систем. Система полуструктурного остекления создает, исключительно, ровную поверхность из стеклопакетов, с которой свободно истекают все атмосферные осадки.

Не знаете, какой тип конструкции подойдет для вашего фасада?

Оставьте заявку на сайте, и наши специалисты проконсультируют вас по вашему проекту и выбору системы для витражного остекления.

Получить консультацию

Алюминиевые перегородки ТАТПРОФ для офисов

Разновидность стационарных алюминиевых перегородок, созданных для разграничения пространства в офисе, в торговых комплексах, административных зданий, а так же учебных центрах. Элементы данной конструкции сконструированы так, что позволяют использовать огромные возможности системы, согласовав их с множеством элементов отделки потолка, пола и интерьера помещения в целом. Система стационарных алюминиевых перегородок великолепно сочетает в себе красоту, стиль и функциональность. Возможен монтаж подобных перегородок в действующем помещении, без сбоя привычного ритма работы или в качестве дополнения к уже существующим перегородкам.

Монтаж электрических, телефонных и интернет сетей внутри данной системы с установкой непосредственно на панели перегородки розеток и выключателей, так же не вызывает никаких проблем. Основой в системе стационарных перегородок является легкий алюминиевый каркас. Разнообразие профилей данной системы позволяет установить стойку шириной 40 или 26мм, осуществить Г или Т-образное соединение перегородок, а так же реализовать произвольный угол.

Технические характеристики стационарных перегородок:

толщина перегородок составляет 70мм
заполнение панелями ламинированного дсп толщиной 16мм
заполнение гипсо картоном толщиной 12мм
заполнение стеклом толщиной 6мм в соответствии с ГОСТ 111 90
возможность установки между двумя декоративными панелями слоя минваты с толщиной 50мм для снижения шума
возможность установить дистанционно управляемые жалюзи между стеклами
возможность встраивания распашных дверей системы RL-500

Названия витражных конструкций из алюминия

Зимние сады

Зимний сад является оригинальной, эстетически привлекательной, но и самой сложной среди витражных систем. Он отлично подходит для обустройства оранжереи или бассейна и может быть организован как отдельный объект или элемент большого здания. Монтаж зимнего сада предполагает разработку индивидуальных чертежей с точными расчетами герметичности и прочности, а реализация проекта учитывает создание оптимального уровня температуры и солнечного света в течение всего года.

Зенитные фонари и стеклянные купола

Стеклянные купола или зенитные фонари являются сравнительно новой технологией в архитектуре и дизайне, которая стремительно приобретает популярность благодаря оригинальности форм, красоте линий и широким возможностям нестандартных решений. Эти светопрозрачные конструкции из алюминиевого профиля часто используются для оформления крыш, декоративных элементов зданий или в качестве самостоятельных объектов. Проектирование таких фасадов является ответственной и трудоемкой задачей, реализация которой гарантирует отличный результат.

Входные группы

Презентабельное оформление входа является важной деталью в дизайне общественных и коммерческих зданий, свидетельствующей о статусе и респектабельности заведения

В связи с этим входным группам уделяется особое внимание при проектировании фасадов. Гармоничное сочетание технических характеристик и эстетической составляющей становится основополагающим принципом монтажа входных светопрозрачных конструкций

Стеклянные перегородки

Стеклянные перегородки активно применяются в оформлении интерьеров. Они являются функциональными и стильными элементами обустройства жилых помещений, торговых и офисных зданий, салонов красоты, кафе, ресторанов и других общественных заведений. Статичные и сдвижные системы предоставляют широкие дизайнерские возможности для зонирования пространства, при этом не нарушают уровня освещения и открытость помещения.

Стеклянные крыши и козырьки

Стеклянные навесы и козырьки широко используются для внешней отделки общественных зданий и частных домов. Часто они формируют цельный ансамбль с входной группой и выполняют защитную функцию

К материалам, применяемым для навесов и крыш, выдвигаются повышенные требования прочности и стойкости к механическим повреждениям, при этом не менее важной остается и эстетическая сторона
