Технология создания патч — корда

Снижение скорости интернета или сети

Если кабель дешевый и очень длинный, то как правило поднять скорость на таком варианте на практике редко когда можно более чем в 10 мегабит — сама система понизит её перейдя на единственно возможно стабильный вариант работы. Еще низкая скорость возможна потому, что коннекторы были плохо обжаты — контактные пластинки не четко пробили оплетку провода.

Здравствуйте Друзья! В этой статье рассмотрим схему обжима витой пары
. Того самого кабеля по которому многие из нас получают доступ в интернет. С помощью витой пары соединяются компьютеры в сеть в одном здании. Есть еще куча вещей которые можно сделать с помощью сетевого кабеля, но мы остановимся на основной его задаче. Обеспечивать сеть между компьютерами. Итак, если у вас происходят частые разрывы связи или вы хотите еще один компьютер подключить к роутеру (маршрутизатору) в этом случае вам необходимо обжать сетевой кабель
. Это не единственное решение. Можно пойти в ближайший магазин и купить уже готовый кабель — патч-корд нужной длинны. Если же вы хотите научиться самим обжимать витую пару. Эта статья для вас. В конце можете посмотреть видео как обжать сетевой кабель с помощью отвертки)

Для обжима сетевого кабеля
нам понадобится:

  • Обжимка
  • Коннектор RJ-45 (он же джек)
  • Устройство для снятия изоляции

На рисунке ниже можно посмотреть как это выглядит

Как вы понимаете если вам необходимо обжать витую пару один раз, то проще купить готовый патч-корд и не морочить себе голову. Если же вы хотите попробовать сами то вам понадобится:

  • Кусачки
  • Отвертка
  • Джек RJ-45

В этом случае коннекторов можно и нужно брать больше. Тем более если вы раньше никогда не имели дело с сетевым кабелем. Огромная вероятность, что с первого раза не получится

С инструментами разобрались переходим к процессу

Проверка качества обжима

Существует несколько способов, чтобы убедиться в правильности обжима кабелей:

  1. Подключение устройств, для которых обжималась витая пара. Если компьютеры начали взаимодействовать, значит вы не допустили ошибок.
  2. К каждому проводу на коннекторе приложите мультиметр, поставив прозвон или минимальное сопротивление. Если характерный треск будет отсутствовать при касании, значит, его нужно заменить.

    Поставьте переключатель на звуковой сигнал

  3. Вставьте 1 конец в разъём ethernet, а у другого измерьте сопротивление на каждом проводе. Если оно слишком большое, значит при обжиме была совершена ошибка. Также сопротивление у обеих пар должно быть примерно равным.
  4. Мастера при выезде на дом используют специальные LAN тестеры, с помощью которых оценивают состояние линий связи. Вы можете купить такой же и помогать друзьям в проверке.

Конструкция LAN тестеров состоит из 2 блоков, к которым присоединяют разные коннекторы. После соединения прибор подключают к сети, и смотрят на световые индикаторы. Если некоторые из них не горят, значит, эти провода не работают.

Технология разводки кабеля в розетке

Распиновка розетки RJ45 не требует никакого специализированного оборудования, вам понадобится всего один инструмент – маникюрные ножницы либо маленький ножик с тонким лезвием. Вот последовательность действий:

  1. Срезается верхний слой обмотки. Длина среза порядка 10 см для удобства разводки.
  2. Разматываются скрутки всех пар и выравниваются провода так, чтобы от основания верхнего слоя до кончиков жил они не пересекались.
  3. Любая розетка имеет две цветовые маркировки. «А» – подключение кросс, «В» – подключение стандарт. По последней маркировке и осуществляется распиновка RJ45.
  4. Приложив основание оплетки к плате, сначала жилы вставляются в дальние разъемы. Обязательно проконтролировать натяжку кабеля, чтобы расстояние от оплетки до зажима не превышало 3 см.
  5. Закрепив жилы кабеля в нужных коннекторах, производится обжимка. Удерживая маникюрные ножницы так, чтобы угол режущих направляющих составлял 45 градусов, необходимо осуществить нажим на жилу сверху до характерного металлического щелчка.

Категории

На данный момент используются две категории патч кордов. Он определяют прочность, устойчивость, пропускную способность и другие характеристики таких изделий. В конечном итоге все сводится к тому, где и как их можно использовать. Разберем эти две категории подробнее:

Пятая категория, обозначается как 5e. Скорость передачи данных – до 100 Мбит/сек. Такие кабели отлично выдерживают высокие нагрузки и обеспечивают качественное соединение. Можно сказать, что такие изделия – это минимум на сегодняшний день.
Шестая категория, обозначается как 6e. Каждая жила данного кабеля состоит из семи медных проволок. Их покрывает слой изоляции или полиэтилена. Всего же таких жил здесь 8. Он также обеспечивает высокую скорость передачи данных и надежность их сохранности

Если речь идет об организации сложной сети, к примеру, гигабитной локальной сети, крайне важно использовать именно этот тип.

Что представляет собой патч-корд и зачем его меняют

Патч-корд – это кабель, при помощи которого любое устройство может получить доступ к интернет-соединению. На сегодняшний день используются следующие типы кабеля:

  • витая пара;
  • оптоволоконный провод;
  • коаксиальный провод.

На ряду с этим, кабели отличаются между собой по многим фактором, начиная от способов экранирования и заканчивая типом жил. Подключение кабеля к конкретному устройству осуществляется через разъем, который называется «8P8C». К нему подключается специальный коннектор, имеющий стандарт RJ 45, который надет на кабель. Необходимость замены патч-корда появляется в основном из-за факта его поломки.

Параметры выбора патч-корда

Патч корд utp – это изделие в виде отрезка витой пары без защитного экранирования. В структуру входят свитые попарно многожильные проводники из меди, которые с обеих сторон обжаты коннекторами типа RJ-45. Каждый проводник индивидуально изолирован и имеет наружную ПВХ-оболочку. От внешних помех у этой вариации отсутствует защита, поэтому она прокладывается вдали от источников возможных помех.
Патч корд FTP – это также витая пара, но с наличием внешнего экрана, защищающего сигнал от электромагнитных помех. Ввиду этого предназначен для использования поблизости от устройств с мощным электромагнитным излучением.

Категория патч корда

Этот параметр напрямую отвечает за скорость передачи данных.

Важно! кабель патч корд 1-й категории применялся давно и не рекомендуется для нынешних компьютерных сетей. Кроме того, в настоящее время не используют провода 2-й и 4-й категории, ввиду низкой скорости передачи данных

3-я категория передаёт данные со скоростью до 100 Мбит/с. Используема в создании линии телефонной связи длиной до 100 м;
категория номер 5 и её последующая версия 5е отличаются малой толщиной и высокой пропускной способностью. Эта категория провода – для подключения интернету;
кабель 6-й категории обеспечит скорость передачи данных – 1000 Мбит/с–10 Гбит/с, но при этом дистанция между роутерами или ПК не должна превышать 100 м;
7 категория отличается наличием экранирования и скоростью до 10 Гб/с.

Длина провода

Длину шнура стоит выбирать в соответствии с дистанцией между девайсами, которые будут подключаться. Стандартный патч-корд имеет длину 0,5–15 метров и применяется при коммутировании 2-х девайсов, их настройки и конфигурации. Но можно приобрести шнур любой длины и осуществлять передачу данных на значительно большее расстояние.

Для дома и коммутации СКС в телекоммуникационных стойках вполне подойдёт UTP-кабель. Он доступен по стоимости и из-за отсутствия экрана более тонкий и гибкий, чем FTP вариант. Последний будет идеальным выбором для создания сетей в крупных сооружениях общественного пользования, где велико количество различной техники.

Почему заводской патч-корд лучше

Многие IT-специалисты предпочитают сами обжимать патч-корды с помощью специального инструмента, имея схему обжима, коннекторы RJ-45 и отрезок витой пары.

Тем не менее, рекомендуется выбирать именно заводской патч корд, который проходит череду тестов на эксплуатационные хаpaктеристики. Потому, покупая заводской вариант, вы всегда можете быть уверены в его качестве, надёжности и пропускных способностях.

Обжимая же патч-корд самостоятельно всегда есть шанс допустить ошибку, что непременно скажется на хаpaктеристиках обжатого патч-корда (к примеру, неправильная разводка приведёт к дисфункции пач-корда). Потому при выборе между кастомным и заводским вариантом всегда стоит останавливаться на последнем.

Возможные схемы

Существует 2 главные схемы, применяемые для обжима интернет проводов. Для выбора подходящего варианта нужно разобраться, какие устройства будет соединять кабель.


Старый моток со сломанными коннекторами, который мы будем использовать для экспериментов

Прямое подключение

Этот тип необходим для соединения следующих приборов и устройств:

  • Персональный компьютер – роутер.
  • ПК – коммунатор;
  • Маршрутизатор – коммунатор;
  • Роутер – телевизор SMART TV.

Главное отличие прямой распиновки заключается в одинаковом расположении проводов двух устройств при соединении с коннектором каждого. При прямом подключении жилы располагаются в следующем порядке:

  1. Бело-оранжевый.
  2. Оранжевый.
  3. Бело-зелёный.
  4. Синий.
  5. Бело-синий.
  6. Зелёный.
  7. Бело-коричневый.
  8. Коричневый.

Нельзя менять цвета местами на разных концах, в противном случае сигнала не будет. Иногда можно использовать не 8, а 4 провода. Так, для передачи данных со скоростью до 100 мегабит, задействованы только 1,2,3 и 6 номера. Поэтому для экономии можете купить «кабели с двумя витыми парами», если планируете подключение низкоскоростных устройств. Для соединения используются те же коннекторы RJ 45.

Перекрестное подключение

Этот вид используется для соединения двух устройств с одинаковым принципом работы: ПК-ПК, маршрутизатор – маршрутизатор. Отличие от первого типа подключения заключается в том, что в первом коннекторе используются такие же провода, как и при прямом соединении. В перекрестном же меняются местами две пары: оранжевый – оранжево-белый, зеленый – бело-зелёный. Остальные позиции не меняются.


Кроссоверный режим применяется при подключении двух компьютеров друг к другу

Такая усложнённая схема всё реже используется. Дело в том, что большинство новых устройств оснащено интерфейсом Auto MDI-X, который автоматически распознает тип подключения и подстраивает оптимальный режим работы. Это означает, что вам будет достаточно соединить провод по прямой схеме.

Процесс обжима сетевого кабеля

1. Убираем изоляцию с витой пары. Используем специальное приспособление. Зажимаем в нем сетевой кабель и проворачиваем на 360 градусов.

Оставляем голым участок около 20 миллиметров. После этой процедуры проверьте что бы была цела изоляция проводов

Если у вас экранированная витая пара F/UTP, необходимо убрать фольгу

Одиночный стальной проводок зажимаем назад, Обрежем его чуть позже для удобства работы

2. Располагаем провода в нужной нам последовательности

Эту последовательность вы можете посмотреть на рисунке ниже

3. Необходимо удалить лишнее. Делаем замер с помощью джека RJ-45

Изоляция витой пары
должна немного зайти в коннектор для надежной фиксации внутри.

или специального инструмента. Это так же удобно делать обжимкой.

Если удалите слишком мало, то джек не сможет зафиксировать кабель и возможно со временем качество соединения ухудшится. Если не трогать витую пару, то даже при слабом прижиме она прослужит достаточно долго. Удаляем отведенную в сторону одиночную стальную жилу

5. Вставляем витую пару в джек

Как показано на рисунке ниже

Что бы вы отчетливо видели торцы проводов

6. Заряжаем коннектор к обжимку

7. До упора сжимаем инструмент

8. Сетевой кабель обжат
. Вид сбоку

Вид с торца. При обжатии ножи в джеке разрезают изоляцию проводов и создают надежный контакт

На обратном конце кабеля делаем тоже самое. У нас получилось прямое соединение. Можно соединить коммутатор или свитч или маршрутизатор с рабочей станцией. Если вам необходимо соединить два компьютера между собой, не через коммутатор, то необходимо что бы хотя бы у одного из компьютеров был гигабитный адаптер. Гигабитный адаптер это сетевая карта со скоростью соединения 1 Гбит/с. Если же у вас все сетевые интерфейсы 100 Мбит/с, то необходимо сделать перевернутый кабель. Как его сделать можно без труда найти в интернете.

Что такое кросс-модуль и зачем он нужен?

Во время электромонтажа очень часто возникает необходимость соединять один вводной провод с несколькими отходящими линиями, от которых уже идет питание на отдельные группы: освещение, розетки, мощные электроприборы. Использовать для коммутации ненадежные скрутки очень опасно, т.к.

возникает вероятность короткого замыкания или же воспламенения электропроводки в результате перегрева. Поэтому на рынке электроустановочных изделий появились достаточно простые и в то же время удобные приспособления, называемые модульными распределительными блоками (сокращенно РБ).

О том для чего нужны и где применяются кросс-модули (еще одно их название), мы расскажем в этой статье.

Конструкция

Модульный распределительный блок состоит из определенного количества металлических шин, которые изолированы друг от друга. Материал изготовления шин может быть либо электротехническая медь, либо латунь. Также в конструкцию кросс-модуля входят винтовые зажимы, благодаря которым и осуществляется быстрая и безопасная коммутация проводов различного сечения.

Сам корпус распределительного блока изготовлен из термостойкого самозатухающего пластика, благодаря чему такие изделия считаются пожаробезопасными.

Помимо этого конструкция кросс-модуля включает в себя откидную крышку, благодаря которой шины защищаются от случайного проникновения посторонних предметов.

Крышка изготавливается из прозрачного пластика, что позволяет удобно делать ревизию распределительного щитка.

Следует также отметить, что кросс-модули бывают нескольких видов: нулевые (для подключения нулевых проводов), фазные и комбинированные. Отличие нулевого распределительного блока от фазного заключается в том, что последний способен выдержать более высокую токовую нагрузку, благодаря своей конструкции.

Помимо этого изделия могут быть однополюсными (или как их еще называют однофазными) либо многополюсными (на 2, 3, 4 полюса). Модульные распределительные блоки на несколько полюсов используются для сборки трехфазных щитов.

Что касается технических характеристик, кросс-модули бывают рассчитаны на различную токовую нагрузку: от 80 до 500 А. Также существуют различия в сечениях на входе и выходе.

Входное сечение провода может быть от 16 до 185 мм2, а на выходе может иметься от 2 и более клеммников, рассчитанных на различное, меньшее сечение.

Чтобы выбрать подходящий вариант исполнения, нужно изначально составить схему распределительного щитка, чтобы знать, какие провода будут коммутироваться.

Следует также отметить, что существуют кроссовые модули, предназначенные для коммутации цифровых сетей: витой пары либо же оптоволокна. Они так и называются, оптические кросс-модули.

Область применения

Как вы уже поняли, назначение кросс-модуля – коммутация проводов в щитке. Действительно, гораздо профессиональнее будет выглядеть распределительный щит, в котором провода соединены через специальный кроссовый модуль. В этом вы можете убедиться, просмотрев данное фото:

К тому же, применение данных изделий позволяет быстрее разобраться в схеме электрощита, что ускорит ремонтные и электромонтажные работы.

Также кросс-модули применяют при монтаже главной заземляющей шины. В этом случае распределительный блок играет роль клеммника – соединяет провода заземления маленького сечения с вводным.

Подключение

Установка и подключение кросс-модуля не представляет ничего сложного. Корпус достаточно просто крепиться на din-рейку, благодаря чему установить его можно очень быстро. Коммутация проводов также осуществляется с легкостью. На видео ниже показывается, как подключить кроссовый модуль, а также наглядно демонстрируется преимущество его использования:

Вот мы и рассмотрели, что такое кросс-модуль, зачем он нужен и каких размеров бывает данное изделие. Напоследок рекомендуем покупать модульный распределительный блок от проверенных производителей: ABB, IEK, Legrand, Dekraft либо Schneider Electric. Качество материалов играет очень важную роль в работе этого приспособления.

Советуем также прочитать:

Виды цветовых схем обжима LAN кабелей

Согласно спецификации EIA/TIA-568 предусмотрено несколько цветовых схем обжима lan кабеля витых пар (патч-кордов) в коннектор RJ-45 для соединения компьютеров с роутером, хабом, свичем или подключения двух компьютеров межу собой.

В чем же отличие патч-корда от кабеля витых пар? Патч-корд, или как его еще называют коммутационный шнур, предназначен для соединения между собой электронный устройств, например компьютер с хабом, свичем или двух компьютеров между собой. Для изготовления пач-корда берется кабель витых пар, жилы в котором сделаны из многожильного провода, чтобы они при частых перегибах не ломались. Для обжима такого кабеля используются специальные коннекторы RJ-45.

Цветовая схема обжима RJ-45 компьютер — компьютер

Если надо создать локальную lan сеть из двух и более компьютеров без использования дополнительного активного оборудования (хаба, свича или роутера), например для коллективных игр, то для этого случая спецификацией EIA/TIA предусмотрена следующая разделка сетевого кабеля витых пар. Для создания сети из двух компьютеров, достаточно один такой кабель витых пар вставить в их сетевые порты.

Обратите внимание, противоположные концы lan кабеля витых пар компьютер-компьютер обжимаются по разным цветовым схемам. Обжим витых пар RJ-45 выполняется инструментом, который называется обжимные клещи

Если клещей под руками нет, то можно воспользоваться технологией обжима витых пар

Обжим витых пар RJ-45 выполняется инструментом, который называется обжимные клещи. Если клещей под руками нет, то можно воспользоваться технологией обжима витых пар .

Все приведенные выше цветовые схемы распиновки utp кабеля витых пар в настоящее время теряют актуальность. Современные сетевые карты, свичи, хабы и роутеры, благодаря поддержке технологии Auto-MDIX, автоматически определяют вариант обжатия кабеля витых пар и выполняют внутреннюю подстройку. Так что современный компьютер, при создании сети, можно подключать хоть к хабу, или другому компьютеру не задумываясь о варианте цветовой схемы распиновки кабеля витых пар.

Сферы применения

Вот основные области, где используются такие изделия:

  • подключение рабочих станций к отдельным сетям;
  • соединение сетевого оборудования;
  • соединение серверного оборудования;
  • подключение компьютерных устройств к розеткам;
  • соединение оборудования в телекоммуникационных стойках;
  • подключение устройств в телефонных сетях.

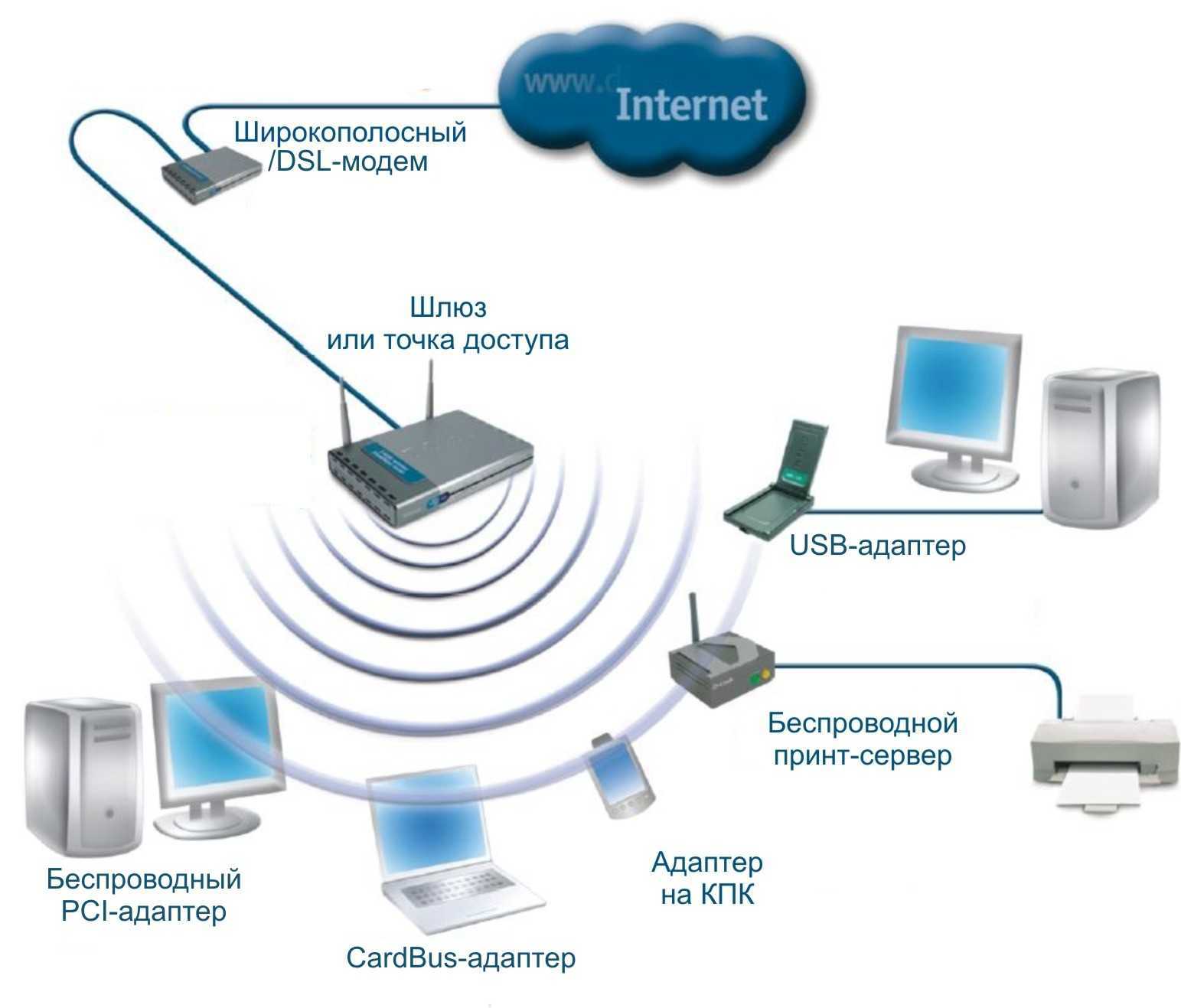

На рисунке 4 можно видеть пример достаточно простой локальной сети.

Здесь для подключения широкополосного модема и шлюза или точки доступа используется именно рассматриваемый нами кабель.

Точка доступа в свою очередь может передавать сигнал из интернета по Wi-Fi адаптерам (USB, для КПК, CardBus и беспроводной PCI) и принт-серверу.

Рис. 4. Пример локальной сети с использованием соединительного провода

Вам вовсе необязательно знать все эти термины. Главное увидеть, каким образом может использоваться соединительный шнур.

Стоит сказать, что у патч корда используются не только наконечники RJ45, а и другие. Это одна из классификаций данных изделий.

Поддержка Gigabit Ethernet, вопрос качества кабелей UTP

Существует распространенное заблуждение покупателей, которое заключается в том, что они должны иметь кабель CAT 6, чтобы получить сигнал Gigabit в своей сети. Это утверждение справедливо только в том случае, если приобретаются дешевые провода сомнительного происхождения. Кабель хорошего качества категории 5e, изготовленный по надлежащим стандартам, будет иметь гигабитный сигнал. Единственный его минус в том, что он не был разработан или сертифицирован для этого. Поэтому производитель не дает гарантий, что кабель 5 категории будет поддерживать Gigabit Ethernet.В общем, одним из главных элементов любой современной компьютерной сети является патч-корд. Что это означает на практике? То, что от качества данного изделия во многом будет зависеть стабильная работа всей сети. К примеру, слабая защита от электрических помех может привести к возникновению большого количества ошибок и снижению скорости передачи данных. Допускать этого нельзя. Нужно внимательно следить за качеством кабелей UTP, которые используются в локальной сети.

Почему лучше заводской патч-корд?

Изготовление патч-корда своими руками совсем несложное занятие, да и себестоимость его будет в разы меньше чем заводского. Странно. Неправда ли? Почему же заводские патч-корды изготовляемые миллионами стоят на порядок выше самодельного патч-корда?

Разница заключается в том, что производитель тестирует на соответствие определенным параметрам каждый патч-корд и по результатам проверки забраковывает часть своей продукции. Покупая заводской патч-корд, клиент платит за уверенность в безупречном функционировании СКС.

Фото: производство патч кордов

В СКС главные места потери ее параметров — это места соединений. А каждый патч-корд влияет сразу на два соединения. Неправильная разводка жил провода может испортить характеристики целой сети. Возможно при некачественной обжимке возникновение наводки в ней. Ведь восемь расплетенных проводов витой пары выступают в качестве параллельных антенн, в результате чего каждая пара создает свои помехи и получает помехи соседних пар.

Конечно, случаются форс-мажорные ситуации, когда необходимо в кратчайшие сроки подключить новое устройство к локальной сети, либо заменить поврежденный кабель. Единственным выходом из данных ситуаций будет изготовление временного патч-корда своими руками.

Фото: патч корд своими руками

Но ни в коем случае не рекомендуется использовать самодельный кабель для соединения активного сетевого и серверного оборудования. Глупо расходовать огромные средства на сертификацию СКС и экономить на мелочах.

Исходя из этого, необходимо делать выбор в пользу заводских патч-кордов

Причем, очень важно тщательно изучить всех производителей данной продукции и выбрать производителя с наилучшим качеством

А одно из главных качеств СКС именно надежность.

Прямой и кроссовый патч-корд

Существует две разновидности коммутационных шнуров в зависимости от типа соединяемых устройств:

  1. Прямой патч-корд, который используется для соединения сетевой карты с коммутационным оборудованием.
  2. Перекрестный (кроссовый) патч-корд для соединения однотипных устройств, например двух компьютеров.

Рис 1. Прямой обжим витой пары по стандарту EIA/TIA-568A

Рис 2. Прямой обжим витой пары по стандарту EIA/TIA-568B

При прямом подключении оба конца кабеля соединяются с коннектором одинаково — по схеме Т568А или Т568В.

Рис 3. Перекрестный обжим витой пары для скорости 100 мегабит/с

Рис 4. Перекрестный обжим витой пары для гигабитного соединения 1 Гбит/с

При перекрестном соединении один конец кабеля обжимается по схеме Т568А, а второй — Т568В.

Так как все сетевые устройства, поддерживающие технологию Gigabit Ethernet, могут автоматически подстраиваться под соответствующий тип соединения, необходимость в кроссовом патч-корде отпадает.

Категории патч-кордов

Каждый заводской патч-корд проходит процедуру сертификации, по результатам которой ему присваивается определенная категория. Категория определяет, где может быть использован данный патч-корд, какую скорость передачи данных он может поддержать.

Сегодня в основном используются экранированные патч-корды категории 5e. Их отличает обеспечение качественного соединения в СКС любого размера. Они прекрасно поддерживают скорость передачи данных, до 100 Мбит/сек, которая является необходимым минимумом в настоящее время.

Фото: патч-корд кат. 5E экранированный

Для организации гигабитной локальной сети патч-корд 5 категории не подойдет, обязательно необходим патч-корд 6 категории. В его основе кабель, каждая из восьми жил которого состоит из семи медных проволок, изолированных в прочном полиэтилене.Патч-корд 6 категории имеет немного больший внешний диаметр кабеля (6.2 мм), что нужно учитывать при его прокладке.

Фото: патч-корд RJ-45  UTP cat. 6

Патч-корды 7 категории предназначены для передачи данных со скоростью до 10 Гбит/с. В таких патч-кордах экранируется не только кабель целиком, но и экранируется отдельно каждая пара.

Фото: патч корд RJ45, UTP Power сat 7

Способы крепления

Закрепить кросс-модули можно саморезами или установив их на дин-рейку. Последний вариант наиболее удобен, поэтому при монтаже отдают предпочтение именно ему

Данный тип крепежного устройства позволяет установить разнотипные электрические устройства, если принимать во внимание их размеры и наиболее оптимальный вариант прокладки проводов

Использование DIN-реек позволяет компактно установить все устройства и, при необходимости, организовать их многоуровневое размещение, что позволяет рационально использовать пространство в распределительном щите.

Пример использования.

Приведем пример, как схема электрощита может быть упрощена благодаря применению кросс-модулей. Допустим, нам необходимо от трехфазной входной линии организовать многоуровневую электросеть по всему зданию. Значит, нам следует от входного автомата выполнить разводку на УЗО для подключения каждой линии.

Если их две или три, подсоединение можно выполнить непосредственно к клеммам автомата. Но когда их больше, все провода могут просто не поместиться в разъеме, а брать их меньшего сечения не позволяет токовая нагрузка. Проблему можно решить, сделав скрутку (что не надежно), применив болтовое соединение (неудобно) или установив кроссировочный модуль (четырехполюсный).

Такое решение будет наиболее оптимальным — устройство не занимает много места и позволяет коммутировать как нулевой, так и фазные провода. Нет необходимости устанавливать клеммные распределители, где к одному контакту подводятся несколько проводов, что создает проблемы при необходимости проверки линий электропитания или их перекоммутации.

Кросс-модуль позволяет выполнить коммутацию без изменения монтажной схемы, а также положения Din-реек и электроприборов, что довольно удобно.

Закрепить кросс-модули можно саморезами или установив их на дин-рейку. Последний вариант наиболее удобен, поэтому при монтаже отдают предпочтение именно ему

Данный тип крепежного устройства позволяет установить разнотипные электрические устройства, если принимать во внимание их размеры и наиболее оптимальный вариант прокладки проводов. Такое решение будет наиболее оптимальным – устройство не занимает много места и позволяет коммутировать как нулевой, так и фазные провода

Нет необходимости устанавливать клеммные распределители, где к одному контакту подводятся несколько проводов, что создает проблемы при необходимости проверки линий электропитания или их перекоммутации

Такое решение будет наиболее оптимальным – устройство не занимает много места и позволяет коммутировать как нулевой, так и фазные провода. Нет необходимости устанавливать клеммные распределители, где к одному контакту подводятся несколько проводов, что создает проблемы при необходимости проверки линий электропитания или их перекоммутации.

Что можно подключить патч-кабелем?

Обжатый с двух сторон кабель незаменим для системного администратора. Есть множество приборов, которые можно подключить к сети, используя патч-корд. Что это за устройства? Их перечень довольно широк. Вот лишь наиболее популярные варианты:

  • линия патч-панели к ПК или ноутбуку;
  • компьютер к модему DSL;
  • коммутатор к маршрутизатору или другому свитчу;
  • компьютер к хабу;
  • модем DSL к маршрутизирующему устройству или коммутатору;
  • беспроводная точка доступа к свитчу с поддержкой технологии PoE или без нее.

Если используется lc lc патч-корд, то им обычно связываются устройства коммутации и маршрутизации между собой. Данный тип кабелей также применяется для подключения свитчей и другого сетевого оборудования к патч-панелям.

Как правильно обжать витую пару

Существует 2 цветовые схемы обжима классической 8-ми жильной витой пары.
Не знаю, как везде, но в наших широтах наибольшей популярностью пользуется вторая схема обжима — попросту схема B.
Вы можете использовать любую — они взаимозаменяемы.
На пальцах:

  1. Обрезаем 1.5 см оболочки кабеля (не путать с изоляцией жил, её не защищаем!)
  2. Выбираем схему.
  3. В соответствии с ней располагаем жилы.
  4. Как держать коннектор и откуда отсчитывать последовательность — смотрим на картинках. Специально для вас фоткал.
  5. Обжимаем один конец кабеля.
  6. Второй конец кабеля обжимаем по схеме выбранной для первого конца.
  7. Патч-корд готов.
  8. Да, оба конца будут одинаковые! Разные они будут только для соединения 2-х компьютеров напрямую, без активного сетевого оборудования, о чём идёт речь в соответствующем разделе ниже.
Схема B
  1. Бело-оранжевый
  2. Оранжевый
  3. Бело-зелёный
  4. Синий
  5. Бело-синий
  6. Зелёный
  7. Бело-коричневый
  8. Коричневый
Схема A
  1. Бело-зелёный
  2. Зелёный
  3. Бело-оранжевый
  4. Синий
  5. Бело-синий
  6. Оранжевый
  7. Бело-коричневый
  8. Коричневый

Сферы применения

Вот основные области, где используются такие изделия:

  • подключение рабочих станций к отдельным сетям;
  • соединение сетевого оборудования;
  • соединение серверного оборудования;
  • подключение компьютерных устройств к розеткам;
  • соединение оборудования в телекоммуникационных стойках;
  • подключение устройств в телефонных сетях.

На рисунке 4 можно видеть пример достаточно простой локальной сети. Здесь для подключения широкополосного модема и шлюза или точки доступа используется именно рассматриваемый нами кабель.

Точка доступа в свою очередь может передавать сигнал из интернета по Wi-Fi адаптерам (USB, для КПК, CardBus и беспроводной PCI) и принт-серверу.

Рис. 4. Пример локальной сети с использованием соединительного провода

Вам вовсе необязательно знать все эти термины. Главное увидеть, каким образом может использоваться соединительный шнур.

Стоит сказать, что у патч корда используются не только наконечники RJ45, а и другие. Это одна из классификаций данных изделий.

Что такое патч-корд

Патч – корд (коммутационный шнур) представляет из себя электрический или оптоволоконный кабель для подключения или соединения между собой электрических устройств. Они различаются по типам и длине. Обе стороны кабеля обязательно должны быть обжаты соединительными разъемами. Эти специфические разъемы называют коннекторами.

Фото: виды оптических патч кордов

Для объединения двух рабочих станций часто применяют кроссовер. Он также является коммутационным шнуром, но с перекрестной схемой соединения. Другим названием такого соединения является «кроссовое соединение».

Патч-корды могут быть любых размеров, но не должны превышать длины в 5 м по стандарту ANSI EIA TIA 568B.1. Для открытых офисов допускаются патч-корды большей длины.

Фото: патч-корд восьмижильный

Что такое патч-корд

Патч-корд — это многожильный кусок кабеля, который обжимают с обоих сторон коннекторами. Благодаря последним он подсоединяется к устройствам для обмена данными с поддержкой RJ-45 (именно его используют чаще всего). Его изготавливают из оптоволокна, меди или алюминия.

Он может быть, как кроссоверным, так и линейным. Что означают эти слова рассмотрим далее. Современные компьютеры автоматически определяют какой к ним подключен кабель, поэтому могут работать с любым из них.

Обычно patch cord не делают слишком длинным, так как длина может повлиять на передачу данных. В результате, часть информации может быть потеряна во время передачи.

Преимущества кросс-модулей

  • Применение кросс-модулей при сборке щита позволяет избавится от нагромождения проводов.
  • Отсутствие неопрятных пучков кабеля – это не только красота. Практическая польза модульных распредблоков заключается в облегчении обслуживания. Для изменения схемы или отключения участка цепи не нужно долго искать определенный провод и расцеплять прикипевшую скрутку. Достаточно ослабить винт крепления и отсоединить нужный проводник.
  • Устройство создает прочное соединение с надежным контактом. При этом к минимуму сводится вероятность пожара или КЗ, вызванных хлипким креплением.
  • Дополнительная безопасность при монтаже, благодаря наличию контактной шины, препятствующей замыканию фазы на ноль.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Лофт-студио
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
