Подбор оборудования и элементов для системы водоснабжения

Трубы

  1. Какими трубами развести водопровод по дачному дому?

Как правило, давление в системе автономного водоснабжения не превышает 3 кгс/см2, центрального — 4,5 кгс/см2. Проблемы повышенного относительно нормативного давления в магистральных водопроводах успешно решаются установкой редуктора на вводе.

Температура горячей воды тоже всегда остается в разумных пределах: у бойлера уровень нагрева настраивается термостатом, а у солнечного коллектора эффективность нагрева падает по мере роста его температуры.

Раз так, на даче можно использовать пластиковые трубы — дешевые, долговечные, обладающие минимальным (и, что даже важнее, неизменным в течение всей службы водопровода) гидравлическим сопротивлением  и предельно простые в монтаже.

Конкретнее? Пожалуйста. Вот наиболее популярные решения:

Изображение Вид труб и его описание

Холодная вода заведена в дом полиэтиленовой трубой

Напорные полиэтиленовые: применяются только для ХВС или низкотемпературного ГВС (до 40 градусов). Эластичны, в том числе при отрицательной температуре.

Не боятся разморозки. Поставляются в бухтах длиной до 200 метров. При небольшом диаметре соединяются вручную компрессионными фитингами.

Пайка соединения полипропиленовой трубы с уголком

Полипропиленовые: поставляются в прямых отрезках, служат на холодной и горячей воде с температурой до 90°С. Соединяются муфтовой сваркой с помощью паяльника  с тефлоновыми насадками. Преимущества — минимальный вес (полипропилен — единственный полимер с меньшей, чем у воды, плотностью), крайне низкая (от 3-4 рублей) цена фитингов под приварку, высокая скоростью монтажа (от 2 минут на соединение с учетом времени его охлаждения).

Трубы PERT на складе

Трубы PEX и PERT (из модификаций полиэтилена — сшитого и термостойкого): поставляются в бухтах. Рабочее давление — до 10 атмосфер, рабочая температура — до 70-115°С (в зависимости от степени сшивки PEX и количества введенного в PERT сополимера). Монтируются на компрессионных фитингах, штуцерах с фиксирующими трубу гильзами, а в случае PERT — муфтовой сваркой. Применяются преимущественно для коллекторной скрытой разводки воды.

Структура металлополимерной трубы

Металлопластиковые: поставляются в бухтах. Между оболочками из PERT и PEX (в любом сочетании) вклеен увеличивающий жесткость трубы алюминиевый сердечник. Соединяются пресс-фитингами, требующими для обжимки дорогостоящего инструмента, и компрессионными фитингами, которые монтируются за 30 секунд с помощью пары рожковых или разводных ключей.

Если в предбаннике вода разведена полипропиленом, то за стену парилки уходит нержавеющая гофрированная труба

Прокладка внешнего трубопровода

Чтобы знать, как правильно провести водопровод в дом, нужно подобрать подходящие трубы. Снаружи чаще всего используют пластиковые или металлопластиковые трубы. Последний вариант отличается повышенной прочностью, но сравнительно низкой гибкостью. Иногда используются оцинкованные изделия, и уж совсем редко наружный трубопровод прокладывается с использованием простых стальных труб, не имеющих никакой защиты от внешних факторов.

Укладывать трубы нужно на глубине, которая будет хотя бы на 0,5 метра ниже, чем уровень промерзания грунта в данном регионе. Если такой возможности нет, тогда трубопровод придется утеплять наиболее подходящим способом. Соединение труб осуществляется при помощи цанговых фитингов, без каких-либо уплотнителей. Количество соединений желательно делать минимальным, чтобы повысить ремонтопригодность системы.

Технология монтажа наружного трубопровода выглядит так:

  • В первую очередь нужно подготовить траншею требуемой глубины;
  • На дне траншеи формируется плотная песчаная подушка;
  • Отрезок трубопровода, расположенный выше глубины промерзания грунта (возле входа в дом), в обязательном порядке утепляется;
  • Труба укладывается и засыпается чистым песком.

Обустраиваемая своими руками схема водопровода в частном доме может дополняться летним водопроводным контуром, который будет использоваться только в теплое время года. Такие трубопроводы можно укладывать даже по земле (но только в том случае, если материал труб можно прокладывать под открытыми солнечными лучами). Если же они углубляются, то нужно оставить возможность для слива системы, чтобы перед зимой ее можно было опустошить.

Как специалисты монтируют эти виды труб

Монтаж труб водоснабжения и канализации из полипропилена применяется при разводке систем водопровода и отопления, внешне они выглядят довольно красиво и эстетично. Наиболее частое применение труб такой формации приходится видеть в загородных домах и коттеджах.

Установка канализационных труб из металлопластика заказывается клиентами, желающими получить систему водоснабжения труб из долговечного материала и желающих при этом значительно сэкономить. Металлопластиковые трубы при всей своей прочности также отлично гнутся. Монтаж канализации из пластиковых труб применяется при наружной разводке труб внутри стен или стяжки.

Медные трубы монтируются, в основном, в квартирах, загородных домах, коттеджах. Стоимость таких труб сравнительно высокая, но они пользуются большим спросом. Преимущества таких труб в долговечности материала, большом сроке службы, хороших технических характеристиках.

Трубы из сшитого полиэтилена применимы чаще остальных видов в системах теплых напольных покрытий, используются для разводки отопления в частных домах. Такие трубы, подобно металлопластиковым, прекрасно гнутся. Возможно крепление канализационных труб к стене.

Нагрев воды

Какое оборудование способно обеспечить дом горячей водой? Вот перечень актуальных решений.

Изображение Описание

Газовые двухконтурный котел или колонка

Главное преимущество — минимальная цена киловатт-часа тепловой энергии (от 50 копеек). Недостаток — невысокая точность настройки температуры воды у моделей с механическим термостатом. Подключается между подводками ХВС и ГВС; перед теплообменником рекомендуется установка механического фильтра (если, конечно, он по какой-то причине отсутствует на вводе).

Электрический проточный нагреватель

Достоинство — компактность. Недостатки — дорогая тепловая энергия и большая нагрузка на электрическую сеть (от 3,5 до 24 кВт). Температура воды регулируется ручным включением/выключением отдельных ТЭНов или автоматически, с использованием электронного термостата (термопары). Способ подключения — тот же, что у газового котла.

Бойлер электрический

Создает значительный запас воды со стабильной температурой, в точности соответствующей заданному владельцем значению. Обладает сравнительно невысокой электрической мощностью (1-3 кВт). Менее экономичен по сравнению с электрическим проточником за счет теплопотерь через теплоизолированный корпус. Перед бойлером устанавливается группа безопасности, включающая обратный и предохранительный (сбрасывающий воду при избытке давления) клапаны.

Бойлер косвенного нагрева

Бак с внутренним теплообменником подключается к отопительному котлу или системе центрального отопления и использует для нагрева воды энергию теплоносителя. Летом котел работает только на нагрев воды в бойлере. Схема подключения — та же, что у электрического бойлера, однако при большом объеме бака, наряду с предохранительным клапаном в контур ГВС ставится расширительный бачок.

Солнечный коллектор

Использует для нагрева воды солнечную радиацию. Достоинство — бесплатное тепло. Недостаток — нестабильная тепловая мощность, зависящая от погоды и сезона. Подключается к циркуляционному контуру ГВС в сочетании с бойлером косвенного нагрева и резервным источником тепла.

Монтаж труб в Службе Сантехников

Насколько качественно будут работать трубы водоснабжения, зависит, прежде всего, от профессионализма бригады монтажников службы, у которой была заказана услуга их инсталляции. Но установка труб канализации — это только половина дела

Важно произвести правильный предварительный расчет. По этой причине нужно доверять услуги установку только специалистам с опытом работы

Если работа выполнена человеком без должной квалификации — можно забыть о спокойной жизни, практически наверняка наступят бытовые проблемы. Чтобы избежать их, рекомендуется заказывать эту работу в профессиональной службе сантехников. Только специализированная служба может гарантировать и нести ответственность за результат выполненной работы.

В услугу по монтажу труб водоснабжения могут быть добавлены проектировочные расчеты. Опытные инженеры Службы Сантехников решат любые задачи, которые связаны с выбором технических параметров водоводов, водопроводной арматуры. Специалисты быстро и точно определяют, какие трубы пригодны к установке в конкретном случае, исходя из их диаметра, типа, формата и материала.

Кроме того, инженеры выяснят нагрузку, которая будет оказываться на водопроводную систему. Клиент не будет платить за чрезмерно мощное сантехническое оборудование и избежит в процессе эксплуатации аварийных ситуаций и протечек.

Служба Сантехников предлагает профессиональный монтаж водоснабжения и другие смежные услуги:

    • установку труб водоснабжения;
    • замену труб водоснабжения;
    • прокладку канализационных труб;
    • проектировку и монтаж септиков;
    • соединение канализационных труб;
    • проектировку ям выгребных;
    • работы по формированию водопроводных конструкций;
    • пайка канализационных труб;
    • соединение трубопроводов канализации.

Проект системы водоснабжения

схема и состав водоснабжения

Новых схем водоснабжения пока никто не придумал, поэтому состав системы водоснабжение частного дома из скважины и схема поддерживают такие компоненты:

  • естественного источника водообеспечения
  • пробуренной скважины или колодца с насосной станцией
  • накапливающей гидроаккумулирующей емкости
  • внешнего трубопровода, соединяющего насос и внутреннюю водопроводную систему
  • фильтров очистки воды и коллектора с запорной аппаратурой
  • кессона с автоматической системой поддержки  давления в насосной станции и системе.

Выбор оборудования и материалов для создания собственноручно системы водоснабжения начинают с подбора станции. Напомним, что для скважинного водоснабжения предпочтение отдают насосу погружному, из колодца – поверхностному типу.

насосная станция

При проектировании и создании системы водообеспечения особое внимание уделяют насосной станции для воды и выборе компонентов:

  • скважинного насоса поверхностного или глубинного типа
  • реле рабочего давления автоматического
  • емкости гидроаккумулирующей.

В состав насосной станции также включены фильтры очистки воды и арматура запорная.

Детальная информация о насосной станции показана здесь.

Почему нам можно доверять проектирование

У нас работают только опытные, квалифицированные сотрудники. Мы имеем большой опыт проектирования и повышаем свою квалификацию, благодаря чему при выполнении работы можем с успехом применять современные методики проектирования, использовать новейшие технические решения и создавать функциональные, надежные и экономичные коммуникации.

Вы можете предварительно рассчитать стоимость проекта, воспользовавшись автоматическим калькулятором услуг.

Проектирование водоснабжения и канализации

1 Проект водоснабжения и канализации квартиры до 100 кв.м. (от 7500 р.) кв.м. 100 р.
2 Проект водоснабжения и канализации квартиры свыше 100 кв.м. (от 10000 р.) кв.м. 90 р.
3 Проект водоснабжения и канализации дома до 200 кв.м (от 7500 р.) кв.м. 100 р.
4 Проект водоснабжения и канализации дома площадью 200-500 кв.м кв.м. 90 р.
5 Проект водоснабжения и канализации дома свыше 500 кв.м кв.м. 70 р.
6 Проект водоснабжения и канализации офиса до 100 кв.м (от 7500 р.) кв.м. 100 р.
7 Проект водоснабжения и канализации офиса свыше 500 кв.м кв.м. 60 р.
8 Проект водоснабжения и канализации офиса площадью 200-500 кв.м кв.м. 80 р.
9 Проект водоснабжения и канализации производственного помещения до 500 кв.м.(от 10000р) кв.м. 90 р.
10 Проект водоснабжения и канализации производственного помещения свыше 500 кв.м кв.м. 80 р.
11 Наружные сети водопровода и канализации до 30 м.п. шт. 15000 р.
12 Наружные сети водопровода и канализации свыше 30 м.п. (от 15000р) п.м. 500 р.
13 Согласование проекта канализации в Москве (Мосводоканал) шт. 40000 р.
14 Согласование проекта водопровода и канализации в М.О. (Водоканал) шт. 20000 р.
15 Согласование проекта в дополнительных инстанциях (пересечений с другими коммуникациями) от; шт. 7500 р.
16 Выезд инженера на объект в Москве(от 1500 р) шт. 1500 р.
17 Выезд инженера на объект за МКАД (от 2500 р) кв.м. 2500 р.
18 Согласование проекта водопровода в Москве (Мосводоканал) шт. 40000 р.

Как заказать обустройство скважины наши взаимодействия

Вы звоните нам по телефону, заказываете обратный звонок или оставляете заявку на расчёт обустройство скважины.

Мы бесплатно консультируем Вас, определяем вариант обвязки обустройства скважины, подбираем оборудование и определяем сроки начала проведения работ.

Возможно в онлайн режиме либо у нас в офисе или у Вас на объекте подписываем договор вносим предоплату (аванс) в размере 100% стоимости оборудования.

После чего мы производим доставку и монтаж водоподающего оборудования водозаборной скважины, согласно договору.  (Договор Образец ).

Вы принимаете нашу работу, подписываем акты приемки-сдачи работ и получаете паспорт на насос и прочие гарантийные сертификаты на оборудование (Образец Акта).

Полный расчет по договору производится в течении трех дней после подписания акта приемки-сдачи работ.

Монтаж погружного насоса

Глубинные ЦН зарекомендовали себя как простые и надежные агрегаты, чаще всего их устанавливают своими руками. Если длина напорного трубопровода составляет 20 м и более, то потребуется помощь 1-2 человек для опускания насоса в ствол скважины. Остальные работы можно сделать самому.

Шаг 1: подготовка к монтажу оборудования

Перед установкой насоса в скважину монтируют трубопровод и закрепляют трос на корпусе устройства. Крепление напорной трубы к патрубку ЦН осуществляют с помощью резьбовых фитингов для ПНД-изделий. Чтобы не было протечек воды, соединение герметизируют паклей либо ФУМ-лентой. Некоторые домовладельцы устанавливают обратный клапан на напорном фланце. Такой монтаж оправдан, если на водяном аккумуляторе клапан не предусмотрен. В таком случае вся система будет находиться под давлением.

На этом рисунке наглядно представлен монтаж погружного насоса в скважину, а также общая схема водоснабжения частного дома из скважины.

Тросик крепится к проушинам, расположенным на верхней крышке гидравлической части. Его пропускают через оба отверстия и закрепляют специальными планками. Одна устанавливается в 10-15 см от корпуса, вторая — в конце огона таким образом, чтобы не торчал конец троса. Закрепленный подобным способом, он не сможет повредить трубу или электрокабель. Последний необходимо отсоединить от конденсаторной коробки и при необходимости удлинить.

Собранную конструкцию расстилают на земле и соединяют хомутами или изолентой с шагом 1-1,5 м. На тросике делают огон и наматывают на барабан. Перед монтажом обязательно проверяют сопротивление изоляции электродвигателя (Rиз), которое должно быть более 500 мОм. Через горловину заливают корпус привода водой, проверяют вращение вала в одну и другую сторону. Повторно измеряют Rиз, которое должно быть не менее 10 мОм.

Шаг 2: погружение насоса в скважину

Перед началом работ монтируют нижний элемент . Вначале на выступающую часть обсадной колонны надевают фланец, а затем уплотнительное кольцо. В связи с тем, что опускаемая конструкция имеет большой вес, тросик наматывают на ручную лебедку. Она будет удерживать конструкцию, и с ее помощью легко регулировать скорость опускания насоса.

Погружной ЦН направляют в ствол скважины и, вращая вал лебедки, опускают, придерживая за трубу. При достижении зеркала воды послышится характерный звук. Бытовой погружной насос должен находиться не глубже 5 м от поверхности. В противном случае может нарушиться герметичность электрических вводов, что приведет к поломке электродвигателя.

Тросик огоном закрепляют за рым на внутренней стороне крышки оголовка. Напорный трубопровод пропускают через центральное отверстие, а через другое — электрический кабель. ПНД-изделие обрезают и устанавливают угловой фитинг, который подключают к гидроаккумулятору. Обе части оголовка стягивают болтами. Кабель подсоединяют к конденсаторной коробке и подключают автоматику. Сопротивление изоляции системы должно составлять не менее 10 мОм. Пуск агрегата возможен не раньше чем через 15 минут после погружения, это время необходимо для заполнения двигателя водой.

Шаг 3: определение точки работы насоса

Рабочая точка центробежного насоса — это определяющий параметр для его корректной работы. Он находится как точка пересечения кривых характеристики ЦН и характеристики системы. Этот показатель важен при выборе агрегата. Имея требуемые величины, определяющие рабочую точку (напор насоса и расход системы), можно подобрать агрегат, отвечающий требуемым характеристикам.

При определении параметра для бытовых систем учитываются протяженность вертикальных и горизонтальных участков, диаметр трубопровода или шланга, наличие регулирующей арматуры и мест изменений диаметра и др. В зависимости от этих данных строится кривая системы, которая может меняться. Характеристики насоса остаются постоянными, т. к. изменение параметров возможны при регулировании оборотов вращения либо при работе нескольких агрегатов в одной системе. Поэтому определение рабочей точки после монтажа нецелесообразно

Трубы

Какие трубы использовать в системе водоснабжения коттеджа?

Все параметры ХВС и ГВС в автономной системе полностью подконтрольны владельцу дома. Форс-мажор в виде гидроударов или перегрева практически исключен, а раз так — трубам не нужен большой запас прочности.

Именно поэтому стандарт де-факто для автономного водоснабжения — применение полипропиленовых и металлопластиковых труб: долговечных, имеющих очень небольшое гидравлическое сопротивление и предельно простых в монтаже.

Разводка воды металлопластиком на пресс-фитингах

Какой тип труб выбрать для водоснабжения на даче?

Еще полтора десятилетия назад не было никаких сомнений: альтернативы стальным трубам не было. Сегодня для водопровода на даче почти не используется металлические трубы: они дорогие, для монтажа нужна сварка, современные трубы быстро ржавеют. Есть гораздо более практичная альтернатива — пластиковые трубы. Они для водопровода на даче — лучшее решение.

ПНД

Трубы из полиэтилена низкого давления (ПНД) — считаются лучшими среди других. Известный в течение многих лет полиэтиленовый пластик полностью оправдывает свое внедрение и цену. Трубы ПНД учитывается при организации водоснабжения для бытовых или технических нужд в коттеджах, пригородных, дачных и частных жилых домах.

С помощью этих труб, можно создать систему водоснабжения дачного дома. Эти материалы имеют такие преимущества, как:

1. Надёжность.

2. Длительный срок службы.

3. Быстрая установка.

Для прокладки водопроводных труб можно использовать трубы из ПНД различного диаметра. Монтаж водопровода в жилом доме собственными руками, упрощается с помощью специальных разъемов (муфт, фитингов). Иногда в качестве соединительных элементов используются латунные втулки. Полиэтиленовые трубы могут быть установлены с компрессионными фитингами.

Преимущества ПНД

— длительный срок службы — до 40 лет;

— коррозионная стойкость;

— отсутствие накипи на внутренних стенах, даже при  длительном использовании;

— низкая теплопроводность и отсутствие эффекта конденсации;

— в шесть раз легче, чем металлическая труб;

— Легкая установка с использованием сварных технологий.

По надежности и долговечности он не уступает своим полипропиленовым аналогам.

Недостатки трубы:

— узкий температурный диапазон во время работы (от -20 до +40 градусов по Цельсию)

— чувствительность к ультрафиолетовому свету.

— низкая механическая прочность по сравнению с металлом или бетоном

Трубы ПВХ

Для водоснабжения в дачном водопроводе, также используются трубы из поливинилхлорида (ПВХ). Они дешевле, чем ПНД. Соединяются холодной сваркой. Сварной шов надежный — выдерживает давление до 12-16 атмосфер, срок службы заявлен на том же уровне: 50 лет.

Трубы из ПВХ имеют низкую цену.

Эти свойства несколько уступают свойствам полиэтилена низкого давления:

— Диапазон температур от -15 °C до +45 °C.

— Не любит замораживание — эластичность уменьшается, материал становится более хрупким.

— Средняя чувствительность к УФ-излучению.

Другие преимущества пластиковых труб полностью присущи ПВХ:

— Легко устанавливается, сгибается.

— Гладкость внутренней поверхности.

— Устойчива к окислению (не ржавеет) и химической среде.

Недостатки дачного водопровода из ПВХ заключаются в следующем:

— Верхний предел температуры +45 °C, временно возможно до +65 °C.

— Утилизировать трудно, так как при разложении выделяются летучие хлориды, вредные для здоровья и окружающей среды.

— При появлении царапин на поверхности трубы срок ее службы значительно сокращается. По этой причине трубы из ПВХ не рекомендуются для открытой прокладки водопровода на дачном участке. В случае прокладки под землей, необходимо сделать защитный кожух или проложить в канале.

Так как царапины и трещины значительно снижают надежность, резьбовые соединения невозможны. Это большая проблема при соединении с металлическими трубами или входами в оборудование. А если распределение труб на месте — дело простое, то связывание оборудования — серьезная проблема. Этот недостаток ограничивает использование этого материала для внешних водопроводов, так как ПВХ часто используется для внутреннего распределения, где риск царапин минимален. Еще чаще они используются для прокладки дренажных систем.

Полипропилен

Еще один материал, который можно использовать при проводке водопроводных труб на даче своими руками, — это полипропиленовые трубы ППР. Они также относятся к категории пластмасс. Есть для холодной воды (с синими полосками) и горячей, а также отопление (с красными полосками).

Они соединяются сваркой и муфтами — есть специальные сварные аппараты, с помощью которых они нагревают пластик на двух концах деталей, после чего соединяются. Через пару минут соединение становится монолитным. Паяльник для сварки недорогой (он стоит около 2-5 тысяч рублей).

Можно взять в аренду в тех же магазинах, которые продают полипропиленовые водопроводные трубы и фитинги. Поскольку труба ППР не изгибается, все собирается с муфтами, углами и т. д. Недостаток у полипропиленовых труб является, по сути, один: дорогие фитинги. Но в результате водоснабжение будет не очень дешевым, но надежным.

Требования к монтажу

Монтаж водопровода и канализации должен проводиться вместе с общими строительными работами. Его необходимо закончить до начала выполнения отделочных работ. Это снижает затраты, так как сразу делаются канавы для водопроводных и канализационных труб, а также проводится рытье колодца и септика. В этом случае легче соблюдать санитарные нормы по размещению грязных стоков и чистой воды.

Внутренние трубы можно обмотать шумоизолирующими материалами, пока стены находятся на стадии строительства, чтобы потом не возвращаться к этой проблеме. То же самое касается утепления канализационных и водопроводных труб.

Уклон труб важен при обустройстве самотечной канализации. В случае водопроводных труб нужно правильно рассчитать длину магистрали от скважины к дому, учесть высоту подъема воды из источника.

При строительстве водопровода необходимо внести в схему смотровые колодцы, то же самое касается канализационных труб.

Прокладка внутреннего трубопровода

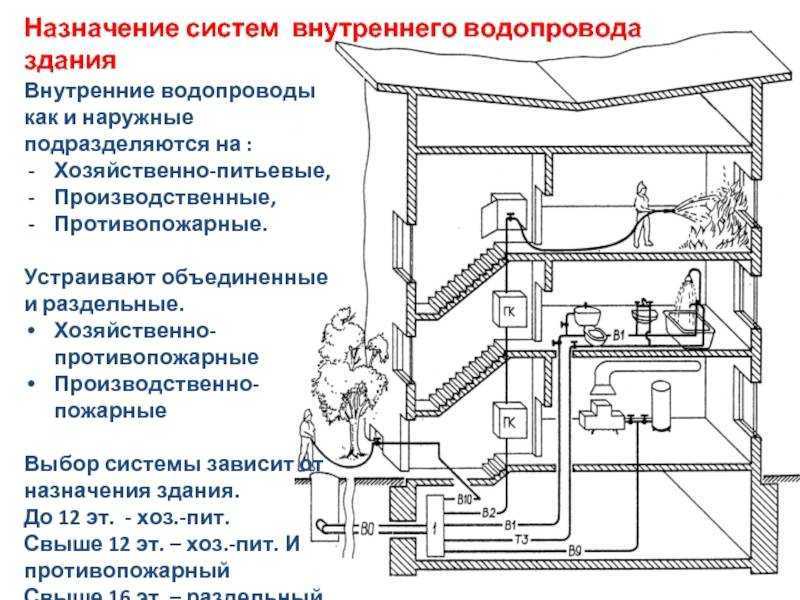

Внутренняя схема разводки водоснабжения частного дома в зависимости от условий может разительно отличаться. Чтобы прокладывать внутреннюю сеть, нужно учитывать планировку и зонирование дома, количество этажей и сантехники, а также ряд менее важных параметров. Для каждого конкретного случая создается индивидуальная схема прокладки системы.

Общая последовательность действий, необходимых для создания внутренней сети:

  • В соответствии с предварительно выполненной разметкой, устанавливаются крепления для труб (при скрытой прокладке сначала нужно подготовить штробы);
  • В точке, где труба заходит в дом, устанавливается шаровой кран;
  • Далее устанавливается коллектор, к которому должным образом подключаются все ветки трубопровода;
  • Отдельные отрезки труб соединяются друг с другом (металлопластиковые соединяются пресс-фитингами, а пластиковые – при помощи сварки).

Когда обвязка водопровода завершена, нужно обязательно протестировать систему на предмет работоспособности и отсутствия протечек.

Мастерство и надежность

До начала монтажа водопровода многих потребителей интересует вопрос ориентировочного расчета расходов, чтобы знать необходимую сумму затрат для получения функционирующей сети без доработок.

Наши специалисты выполнят полный объем работ:

  • проведут монтаж «под ключ»;
  • выполнят подбор качественного и результативного монтажа системы;
  • предоставят скидки на оказание услуг при больших объемах работ и для постоянных клиентов.

Цены на монтаж водопровода в загородном доме

Наименование работ Стоимость работ Стоимость материалов

Трубы из сшитого полиэтилена (PEX)

1700 руб./точка от 50 руб./пог.м

Трубы из металлопластика

1200 руб./точка от 30 руб./пог.м

Трубы из полипропилена

1700 руб./точка от 40 руб./пог.м

Трубы медные

2700 руб./точка от 150 руб./пог.м

Распределительный коллектор (гребенка)

1400 руб./шт от 500 руб.

Редуктор регулирующего давление

1200 руб./шт от 1000 руб.

Фильтр грубой очистки

400 руб./шт от 150 руб.

Фильтр тонкой очистки

1200 руб./шт от 1200 руб.

Система защиты от протечек

от 2700 руб./комплект от 2500 руб.

Монометр

1200 руб./шт от 250 руб.

Основной отсекающий кран

1700 руб./шт от 200 руб.

Монтаж, подключение бойлера

от 1700 руб./шт цена бойлера

Прокладка водопровода от скважины под ключ

от 15000 руб. по смете

Выезд замерщика, консультации, составление сметы — бесплатно

*точка — прокладка водопровода до конечного элемента (смеситель раковины, кран унитаза и т.д.)

Перечень оказываемых услуг по монтажу

Специалисты компании оказывают ряд услуг по монтажу системы водоснабжения в коттедже:

  • выполняют монтаж точки водоснабжения (стоимость взимается за одну единицу обслуживания);
  • проводят монтаж трубопроводных коммуникаций любой протяженности. При этом учитывается тип материала продукции, диаметр трубы, трудовые затраты по устройству прессовых резьбовых соединений и пайки;
  • утепляют трубы, используя вспененный рукав, вспомогательные слои изоляции;
  • устанавливают спецфильтры грубой очистки для холодного водоснабжения и датчики давления для горячего водоснабжения, обеспечивающих безопасность и работоспособность инженерной системы.

   Фото работ по прокладке труб водоснабжения

Трубы PEX Трубы ПП Трубы медные Трубы МП Коллектор Фильтр очистки

Компания «Коттедж-Эксперт» гарантирует своевременное и качественное устройство водоснабжения коттеджа, обеспечивая надежное функционирование системы.

Необходимое оборудование

Когда человек уже определился с выбором источника, тогда с уверенностью можно приступать к составлению расчетов и чертежей. Первое, что нужно сделать – это определиться с выбором оборудования.

Насос

Для начала нужен насос, который является как «мозгом», так и «сердцем» системы водоснабжения. Поэтому на его покупке не стоит экономить. Выбирать насос необходимо с расчетом динамического уровня воды плюс сорок метров и плюс 20%, чтобы увеличить давление.

Трубы

Они являются «артериями», без которых невозможно подать воду в кран. Для не очень глубоких скважин, а также для укладки в землю подойдут полипропиленовые трубы. Они выдерживают давление до десяти атмосфер. А те, которые предназначены для и холодной, и горячей воды, выдерживают уровень давления до двадцати атмосфер. Покупая трубы для водоснабжения нужно учесть и другие тонкости.

Вот основные моменты, на которые стоит обратить внимание:

Если взять трубы, имеющие толстые стенки, то они могут немного заузить проход, и насос будет от этого работать с большей нагрузкой.
Производя монтажные работы своими руками, нужно с особым вниманием следить за запайками, чтобы не пришлось вынимать весь ствол с насосом, полным воды.
При сильных морозах работать с трубами невозможно.
Муфты нужно покупать от того же производителя, что и трубы.

  • Обязательно необходимо ознакомиться с инструкцией по эксплуатации, чтобы знать, сколько нужно нагревать и охлаждать их.
  • Нельзя паять грязные или мокрые трубы, их нужно очистить и высушить, и лишь затем приступать к работе.
  • Если соединения комбинированные, то устанавливать их нужно на лен и герметик.
  • Испытывать трубы под давлением нужно, только установив и загрузив насос на глубину.

Металлические фитинги

Это неотъемлемые элементы системы водоснабжения. К ним относятся обратный клапан, который устанавливается на самом выходе насоса, металлические или пластиковые вентили, разные муфты, тройники и другие элементы.

Трос страховочный

Сам насос буквально висит на трубах, а трос используется как страховка, а также помогает при опускании и поднятии его. Чем глубже будет находиться насос, тем толще должен быть диаметр троса. Если глубина расположения около тридцати метров, то трос должен быть диаметром до 3 миллиметров. Более тридцати метров – диаметр троса должен быть до 5 миллиметров.

Гидроаккумулятор

Покупая мембранный бак, необходимо рассчитывать количество людей, которые проживают в доме. Обычно покупается бак на 50 литров.

Система водоснабжения

Важными техническими вопросами, волнующими застройщиков и владельцев частных домов, считают проектирование и монтаж жизнеобеспечивающих систем водоснабжения. Наиболее популярным и востребованным способом подачи и доставки воды является водоснабжение частного дома из скважины.

Отсутствие централизованного водоснабжения частного дома, цена которого солидная, заставляет реализовывать обходные пути создания частного водопровода. Однако, особенности устройства и монтажа водопровода требуют профессионального подхода, мероприятия по водоснабжению рекомендуется начинать с проектирования системы и оценки исходных данных.

Утрировано мероприятия по монтажу и проектированию состоят из этапов:

  • выбора и обоснования существующего источника водообеспечения
  • проектирование и оптимизация схем размещения компонентов водопроводной системы
  • разводка, установка и монтаж компонентов водоснабжения.

Выбор источника водоснабжения начинают с изучения технических возможностей существующего источника водообеспечения, включая режим водонаполнения, дебита расхода и количества стоков. Данные расчеты помогут корректировать работу узлов системы.

Полезные советы

Каждый источник водообеспечения дома – шахтный колодец или скважина, характеризует наличие мощного водоносного слоя и глубина его залегания, что влияет на высоту подъема воды. Естественно, выбор мощности насоса должен соответствовать возможности достижения агрегатом глубины залегания водоносного слоя. Подскажем, что глубины залегания песчаных слоем достигают 35 м, артезианских до 200 м.

Схемы подключения потребителей водоснабжения дома из скважины  различны. Различают схемы параллельного и последовательного подключения потребителей. Последовательное подключение потребителей и трубы для холодного водоснабжения обеспечит водой не более 2 узлов разбора воды. Для последовательного подключения используют тройниковую систему подключения на 1 вход и 2 выхода на потребителя. Параллельная схема подключения предполагает установку коллектора с прокладкой труб водоснабжения ко всем потребителям воды. Проектирование для существующих схем подключения возможно от колодца и из скважины.

Скважины для водоснабжения

Существует два основных вида скважин:

  1. Артезианские. Глубина таких скважин может превышать 100 м. Расположенная в распадке скважина может даже фонтанировать. Достаточно эффективный и надежный вариант, но разработка артезианской скважины обходится очень дорого. Кроме того, вода в подобных залеганиях обычно насыщена минералами, из-за которых разводка водоснабжения в частном доме может засоряться и повреждаться.
  2. Абиссинские. Данный тип скважин обходится на порядок дешевле, но это достоинство компенсируется серьезным недостатком – со временем абиссинские колодцы заиливаются, и их приходится разрабатывать заново. Конечно, полная установка водоснабжения в частном доме не потребуется, но часть системы придется переделывать.

Схема системы водоснабжения частного дома чаще всего предполагает подключение к скважине – такой вариант источника наиболее эффективен и надежен. Считается, что скважину целесообразно разрабатывать, если глубина залегания водоносного слоя составляет около 20 м.

Конструкция скважин может разниться, но их элементы всегда неизменны:

  1. Устье и наземная часть. Устье скважины обычно размещается в кессоне (подземной камере). Если же использование кессона не предполагается, то придется смонтировать герметичное оголовье, которое будет защищать скважину от проникающей снаружи атмосферной воды.
  2. Ствол. Для укрепления стенок ствола используются обсадные трубы. Обычно применяются металлические или пластмассовые трубы, но при разработке глубинных артезианских скважин нередко требуются асбестоцементные изделия.
  3. Водоприемная часть. Данный компонент конструкции представлен отстойником и фильтром. Без последнего можно и обойтись, если скважина обустраивается на скальных породах, фильтр в таком случае практически бесполезен.

Вокруг скважины обычно формируется отмостка. Если источник воды периодически заиливается, то стоит также подготовить площадку для отвода воды, чтобы грунт при промывании разработки не размывался. При отсутствии такой возможности для отведения воды, использованной для промывки, придется прибегать к услугам ассенизаторов. В этом случае провести водоснабжение в частном доме нужно так, чтобы имелась возможность полноценно обслуживать систему.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Лофт-студио
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
