Печка на отработке своими руками: чертежи, видеоинструкции и материалы для изготовления

Варианты усовершенствований

Представленная выше модель – это базовая основа, на которую по желанию мастера можно крепить дополнительные элементы. Например:

• Чтобы повысить КПД печки, в верхней её части можно соорудить теплообменник. Проходя по лабиринтам, горячий воздух нагревает его, а значит и воздух в помещении. Тогда к способу обогрева инфракрасным излучением, добавляется ещё и воздушное.
• Иногда делают рефлектор, состоящий из двух труб. По одной из них принудительно подаётся холодный воздух – из другой будет выходить горячий. Такой вариант хорош тем, что тепло из этой трубы можно отвести в соседнюю комнату.
• Можно «одеть» печь в кирпичную шубу. Разогреваясь, кирпичная кладка держит какое-то время тепло.
• Также в верхней части можно соорудить постоянный бак для воды и использовать печь как бойлер.
• Металлическая трубка и любая ёмкость (даже пластиковая бутылка), подойдёт для изготовления автоподачи масла, по принципу сообщающихся сосудов.

Чем покрасить печь? Чтобы сделать краску, нужно смешать жидкое стекло (500 гр.), алюминиевую пудру (200 гр.) и мел (20 гр.). Всё перемешать. Готово!

Принцип работы котла на отработке

Принцип котлов, действующих на переработанном топливе во всех случаях одинаков. Он заключается в испарении масла и сжигании пара от него.

Принцип испарения масла

Но есть небольшие нюансы в такой технологии. Все отработанные масла содержат множество тяжелых металлов, присадок и других элементов. Задача заключается соорудить такой агрегат, который позволит аккумулировать тепло внутри, а не выводить сразу все эти элементы в дымовую трубу. Полное окисление всех элементов происходит только при условии достижения внутри котла максимальной температуры – 6000С.

Температурный показатель в данном случае — очень важный момент. Если не вдаваться в долгие объяснения химических процессов, то можно сказать кратко: безвредное сгорание и испарение топлива может происходить только при температуре в 600 градусов. Отклонение в одну или другую сторону на 200 градусов спровоцирует выделение очень вредных токсичных веществ.

Котел на отработке с водяным контуром

Самодельный котел на отработке выглядит следующим образом: две металлические емкости соединены между собой трубой и при этом они находятся на разной высоте. Верхний бак оснащен дымоотводящей трубой, длина которой должна быть не менее одного метра.

В нижний бак заливается отработанное масло. Верхний слой масла в испарительной камере нагревается, в результате чего образуется пар. Поднимаясь, он выходит в перфорированную трубу и соединяется с воздухом, достигает верхнего бака и сгорает. А уже сами продукты сгорания выводятся по трубе через дымоход.

Таким образом, происходит обогрев помещения, но при этом не выделяется токсичных отходов, вредных для здоровья человека. Этот факт сразу же отвечает на главный вопрос, который интересует многих перед строительством такого агрегата: «Насколько вреден котел на отработке?».

Схема котла на отработанном масле

При правильной конструкции и соблюдении всех необходимых технических моментов, котел на отработанном топливе не представляет угрозы для здоровья человека. Но здесь нужно четко придерживаться условий эксплуатации и понимать, что данный агрегат подходит для отопления только хозяйственных помещений. Выполнять такой прибор для обогрева дома нельзя. Ведь для него используется отработанное топливо, которое сложно отнести к чистым видам горючего.

Следует четко понимать принцип работы и технологию испарения масла в таком агрегате. Здесь сгорает не само масло, а его пары. За счет того, что отработанное топливо еще до начала горения разогревается и начинает испаряться, появляется возможность разложить такое горящее топливо на более легкие элементы.

Где применяются подобные отопительные агрегаты?

• в производственных помещениях;
• в помещениях для содержания животных;
• в автомастерских, на СТО;
• в теплицах;
• в складских помещениях и гаражах.

Разновидности печек на отработанном машинном масле

Среди общей массы подобных агрегатов выделяют 3 основных вида:

• печки открытого типа;
• закрытого (капельного) типа;
• устройства с наддувом.

Главное сейчас, чтобы читатель разобрался, какие конструктивные особенности есть у каждого из этих видов, и какими они обладают достоинствами и недостатками. Разберём каждый из них подробно.

Печь-буржуйка открытого типа: её особенности и недостатки

О простоте печки-буржуйки на масле-отработке мы говорили. Стоимость тоже будет достаточно низкой. Ещё одним преимуществом можно назвать автономность – от наличия или отсутствия электроэнергии его работа не зависит. Но… наверное, на этом плюсы этого вида и заканчиваются. А вот отрицательных качеств насчитывается куда больше. Среди них:

1. При малейшем ухудшении тяги в дымоходе печка начнёт чадить внутрь помещения, а пламя будет затухать.
2. Попавшая в масло любая жидкость вызовет разбрызгивание горящего топлива через отверстия дожигателя. Результат предсказуем. По этой причине отработку следует готовить перед тем, как залить в ёмкость, отфильтровывая воду или иные жидкости.
3. Низкий КПД при высоком расходе горючего.
4. Корпус агрегата тяжело поддаётся чистке от сажи.

Так можно переделать под отработку обычную буржуйку

Однако некоторые недостатки можно удалить, если применить некоторые конструкторские хитрости.

Печи на отработке закрытого капельного типа и их особенности

Этот вид имеет кардинальные конструктивные отличия от предыдущего. Перфорированный дожигатель размещается не снаружи, а внутри резервуара. Это может быть ёмкость, сваренная из трубы, листов железа или даже газового баллона. Это обеспечивает более высокую пожарную безопасность. Под дожигателем размещается чаша, на дно которой падают капли масла. Это обеспечивает малый расход отработки и повышение коэффициента полезного действия.

Минусом подобной конструкции можно назвать сложность её сборки. Дело в том, что собрать такой агрегат по чужим чертежам, соблюдая идеальные пропорции, вряд ли удастся. В любом случае понадобятся некоторые доработки в процессе эксплуатации.

Печка на отработке капельного типа может быть и такой

Печь на отработке с наддувом: нюансы изготовления

Принцип работы печи на отработанном масле с наддувом, изготавливаемой своими руками, мало чем отличается от предыдущего варианта. Особенностью является то, что в конструкцию включается вентилятор, обеспечивающий принудительную подачу воздуха. Также в схему монтируется обратный клапан, который исключает попадание продуктов горения в помещение в случае отключения вентилятора.

Полезно знать! Такой агрегат отличается меньшим расходом топлива при большей теплоотдаче. Отрицательным качеством калорифера на отработке с принудительной вентиляцией является энергозависимость. При отключении вентилятора тяга резко снижается.
Вентилятор добавляет процент коэффициента полезного действия, но снижает срок службы агрегата – стенки могут быстро прогореть

Эксплуатация и принцип работы

Буржуйка на отработке своими руками – это самый доступный, простой в сборке и недорогой в эксплуатации вариант, который практически ничем не отличается от классической и многим известной вариации. Печка, масло для которой будет только отработанное, тем самым позволит вам сэкономить немалые денежные средства, а для того чтобы такой отопительный агрегат начал свою работу, масло необходимо залить в специальный отсек имеющий форму трубы. Тут оно будет прогорать, и преобразовываться в газ, который будет проходить дальше в камеру сгорания, и смешиваться с воздушными массами.

Камера сгорания образующегося в процессе горения газа, находится в верхней части трубы, которой обязательно оборудуется такой отопительный прибор, а от того, какими габаритами обладает камера сгорания вашей буржуйки, напрямую зависит скорость и качество обогрева. Если камера очень большая, вам потребуется в разы больше топлива, однако интенсивность и скорость отапливания в данном случае, будет на самом высоком уровне.

Буржуйка, гараж с которой будет обогреваться интенсивно, быстро и равномерно, позволяет изначально маслу прогорать при достаточно низких температурах, которые существенно повышаются в момент повторного прогорания, уже будучи газами и смешиваясь с воздухом. Максимальная температура отработанных газов во второй камере может достигать порядка 750-85- градусов, за счёт чего и осуществляется отапливание гаража, также дополнительная тепловая энергия исходит от смонтированного дымохода, поверхность которого также хорошо прогревается и отдаёт тепло.

Печь на отработанном масле, состоит из трёх основных конструктивных составляющих, подробней с которыми вы сможете ознакомиться далее:

• Самый нижний отсек конструкции буржуйки работающей на отработанном масле состоит из резервуара круглой формы, в который и заливается масло, оптимальными габаритами данного элемента станет диаметр в 3,5-4,5 сантиметра. Таких габаритов хватает для того, чтобы налитое масло интенсивно прогорало и равномерно отдавало тепло для обогрева гаража;
• Второй конструктивный элемент печи буржуйки на отработанном масле – это бак, в котором осуществляется повторное прогорание, но уже не масла, а образующихся газов смешанных с кислородом. Габариты этого элемента подбираются индивидуально и могут быть равными первому отсеку, в верхней части второго резервуара необходимо оставить прорезь, отверстие которое будет переходить в дымоход;
• Третий конструктивный элемент печи буржуйки на отработке – это труба, которая соединяется со второй камерой и имеет диаметр всего в 1,5-2 сантиметра, а для того чтобы отработанные газы насыщались кислородом, необходимо просверлить в такой трубе множество небольших отверстий.

Буржуйка, чертеж которой продуман самостоятельно или найден на специализированном ресурсе прослужит вам долгие годы и не выйдет из строя, если ещё на начальном этапе вы ознакомитесь с основными требованиями и правилами к эксплуатации такого отопительного агрегата. Отработанное масло необходимо заливать в резервуар для него до отметки в ½-1/3, но не полностью, так как в процессе нагрева оно будет бурлить и прыскаться, что может привести к его попаданию на легковоспламеняющиеся поверхности и возгоранию. Также после того как масло отработано, перед применением в буржуйке, необходимо дать ему хорошо отстояться минимум несколько часов.

Верх такой конструкции лучше изначально делать съемным, для того чтобы при необходимости можно было осуществлять простую чистку внутренней поверхности отопительного агрегата от оседающих на стенках продуктов горения и распада. Для того чтобы удалить продукты распада с узкого дымохода можно использовать специальный ёрш с длинной ручкой, а также делать постукивания, что позволит скопившейся саже отпадать.

Также, для того чтобы продлить срок службы печки буржуйки на отработанном масле, необходимо окрасить её после сборки специальной жаропрочной краской, которая в дальнейшем не позволит корпусу прогнивать, деформироваться, образовываться ржавчинам и коррозиям.

Что такое отработка

Отработка – это техническое масло, которое применяется для смазки двигателей автомобилей, сливаемое из них после выработки ресурса. Если говорить простыми словами, то это 100% продукт переработки нефти, в котором есть незначительное количество присадок и других веществ, которые улучшают эксплуатационные качества масла.

Масло в двигателе и других узлах обычно эксплуатируется при повышенных температурах, поэтому со временем оно утрачивает свои первоначальные качества. По этой причине его и заменяют новым спустя какое-то время. Вот это слитое масло и называют в простонародии отработкой.

Но выгорая в пламени, отработанное масло оставляет приличное количество отходов, часть из которых относится к токсичным. Дабы существенно снизать количество этих веществ, мастера разработали специальные масляные печки, которые функционируют на отработке.

Создание печи-буржуйки из газового баллона

Еще один вариант конструкции печи на отработке — это самостоятельно изготовленная буржуйка на базе 50-литрового газового баллона. В дополнение к этому основному элементу нужно приготовить 2 стальные трубы со стенкой около 4 мм и диаметром 10 см. Одна из них будет выводить горящие газы, а вторая — исполнять роль теплообменника.

К этому следует добавить 4 мм стальной лист для козырька над теплообменником и перегородки, разграничивающей испаритель и камеру сгорания. Для самой испарительной камеры понадобится тормозной диск от автомобиля с таким диаметром, чтобы он без усилий вошел в баллон. Отрезок 0,5-дюймовой трубы нужен для транспортировки масла в камеру сгорания.

Кроме этого, следует иметь в запасе равносторонний стальной уголок с полкой 50 мм и длиной более 1 м, вентиль 0,5 дюйма, хомуты для герметизации — 2 шт., шланг, любой баллон, оснащенный игольчатым вентилем.

Работу по созданию буржуйки выполняют в определенном порядке. Сначала баллон переворачивают вверх дном и сверлят в нем небольшое отверстие. От искрения предохранит такая мера, как смачивание сверла и места сверления маслом.

Освобождают емкость от газового конденсата

Сливают его осторожно в стороне от жилья, т.к. его неприятный запах сохраняется долго. Затем заготовку наполняют водой, после чего ее снова сливают, удаляя, таким образом, остатки газа

Поскольку смесь взрывоопасна, поблизости не должно быть источника открытого пламени

Затем заготовку наполняют водой, после чего ее снова сливают, удаляя, таким образом, остатки газа. Поскольку смесь взрывоопасна, поблизости не должно быть источника открытого пламени.

Вырезают в корпусе баллона 2 прямоугольника одинаковой ширины, равной 1/3 диаметра заготовки. Высота нижнего прямоугольника 20 см, второго, расположенного на 5 см выше первого, 40 см. Чтобы разделить камеры, из листа вырезают круг диаметром равным внутреннему диаметру сосуда.

В его середине делают отверстие под трубу диаметром 10 см. Эта деталь отделит камеру сгорания от теплообменника.

Изготавливают горелку из трубы длиной 20 и диаметром 10 см. Нижнюю ее часть перфорируют, проделывая отверстия диаметром около 2 см. Зачищают внутреннюю часть от заусенцев, иначе они будут собирать на себе копоть, что значительно сузит отверстие впоследствии.

Надевают на горелку ранее вырезанный круг, располагая его точно посредине, приваривают. Конструкцию помещают внутрь печки и выполняют сварочный шов по окружности баллона.

Наваривают дно и крышку на тормозной автомобильный диск. Это будет поддон или чаша испарителя. Для подачи топлива в крышке оставляют проем, через который в буржуйку будет поступать воздух. Проем делают довольно широким, иначе уменьшится тяга, и масло не попадет в чашу.

Наваривают патрубок на верх крышки. Из трубы диаметром 10 см делают муфту, которая соединит чашу с горелкой.

Собирают систему подачи топлива, для чего:

• делают в поддоне приемное отверстие;
• вставляют в него под углом около 40⁰ отрезок водопроводной трубы 0,5 дюйма;
• приваривают трубу к корпусу печи;
• прикручивают к трубе аварийно-резервный вентиль, роль которого исполняет обыкновенный водопроводный кран.

Изготавливают теплообменник из трубы сечением 10 см. Его врезают горизонтально в корпус буржуйки, а на конце монтируют отражатель. Устраивают надув путем установки канального вентилятора на конце теплообменника. Воздух, прогоняемый по теплообменнику с его помощью, имеет большую скорость.

Внутрь теплообменника помещают завихритель воздуха, состоящий из треугольных зубьев, соединенных между собой сваркой. Из трубы сечением 10 см делают дымоотвод.

Ее вваривают в отверстие, находящееся в верхней части корпуса печи и выводят через стену к крыше здания.

Дальше занимаются изготовлением бака для масла. Если есть свободный от фреона баллон с исправным игольчатым вентилем, то он вполне подойдет для этой цели. Сосуд и печь-буржуйку соединяют шлангом, подключенным к вентилю. Для заливки отработанного масла в корпусе бака делают отверстие.

Чтобы обеспечить доступ воздуха к горелке и чаше испарителя в дверце нижнего отсека выбирают паз. К проему дверцы верхней камеры крепят упорные пластины, что обеспечивает надежную герметизацию камеры сгорания. С этой же целью дверку дополнительно оснащают замком.

Теперь даже при деформации корпуса буржуйки в результате сильного нагрева, герметичность камеры сгорания не будет нарушена.

Остается приварить к корпусу ножки из отрезков уголка и поставить печь вертикально. Кроме буржуек в вертикальном исполнении, из баллона изготавливают и горизонтально расположенные печки. Их устройство аналогично.

Принцип работы печки на отработке

Гореть отработка, а ведь было определено, что это тяжёлое, загрязнённое масло, будет плохо. Поэтому его надо расщепить. Есть два способа: с помощью кислорода, то есть провести окисление, или способом нагрева. Первый вариант отбрасывается сразу, потому что это затея не на бытовом уровне.

Сам процесс расщепления называется пиролизом. Самый простой метод – использовать горение самого топлива. При этом надо отметить, что пиролиз – процесс саморегулирующийся и самоподдерживающийся. Но перед тем как он начнётся, необходимо отработку нагреть до температуры +400°С, чтобы она стала выделять горючие пары. Как только это произойдёт, пиролиз начнёт сам себя поддерживать и контролировать. И это очень хорошо.

Принцип работы печки на отработке с пиролизным процессом

Поэтому обогреватель, на отработанном масле работающий, − это несложная конструкция. Во всяком случае, не сложнее обычной кастрюли. Потому что, по сути, это ёмкость, в которой нагревают топливо. Именно в ней и происходят пиролизные процессы. Основная конструктивная особенность такого агрегата – труба с множеством сквозных отверстий. Именно по ней поднимаются горючие пары, а через отверстия внутрь поступает свежий воздух, обогащая пары кислородом. Эта смесь и сгорает в верхней камере, выделяя тепловую энергию.

Недостатки принципа сжигания отработанного масла для его же нагрева

Как показывает практика, именно такую печь на отработке устанавливают в гаражах. Но у этой конструкции есть серьёзные недостатки:

1. Этот прибор работает с открытым пламенем, что недопустимо в помещениях, где хранятся нефтепродукты.
2. Металлическая поверхность печки нагревается докрасна. То есть, такой агрегат – это высокая вероятность ожогов и пожаров.
3. Если кто-то хочет получить высокую тепловую мощность печи, то это не тот вариант. Такие нагреватели могут выдавать тепло не более 15 кВт.
4. Самостоятельно остановить горение топлива в этой конструкции не получится. Оно должно полностью выгореть.
5. Тушить порошковым огнетушителем такую печь нельзя. Порошок, попавший на раскалённый металл, тут же взрывается. Поэтому только углекислотные огнетушители.

Поэтому очень важно понимать, что сделанная своими руками печь на отработанном масле – это в первую очередь сварная конструкция. Никаких сборочных креплений

Как избежать недостатков

Итак, самая опасная часть печки – резервуар, в котором нагревается отработка. Поэтому идеальный вариант – избавиться от него. Эта проблема давно решена на уровне промышленных котлов, работающих на мазуте. Для чего используются специальные горелки. Именно в них совмещают сразу несколько процессов сгорания топлива, а именно: пиролиз, сгорание и дожиг.

Когда стоит задача изготовления своими руками горелки на отработке, чертежи для многих мастеров не нужны. Потому что конструкция её не очень сложная, хотя специфика изготовления достаточно тонкая. Есть несколько конструктивных исполнений горелок.

Самый простой вариант такой горелки – пламенная чаша. По сути, это тарелка, разогретая до максимальной температуры, на плоскость которой капает отработанное масло. Топливо просто вспыхивает и тут же сгорает. Стопроцентный эффект. Основная задача – разогреть тарелку до требуемой температуры.

Но, как показывает практика, такие горелки всё равно до конца отработку не сжигают. Поэтому чащу дополняют трубой с отверстиями, где происходит смешивание остатка горючих паров с кислородом. И всё это дожигается в верхней камере сгорания.

Что такое отработка и как ее использовать

По сути, это бывшее в эксплуатации моторное масло, смазка двигателя и ходовой части. В процессе работы техники масло, изначально довольно чистый нефтепродукт насыщается шлаками – частицами металла (результат трения и механических повреждений деталей), сажей, солями, смолистыми соединениями. В результате такого насыщения для смазки масло больше не годится, зато оно неплохо горит – что и позволяет использовать продукт в качестве топлива.

Состав отработки сгораем примерно на 85%, и в процессе горения выдает порядка 11 кВт/час тепловой энергии с каждого литра. Таким образом, продукт по своим топливным качествам сравним с дизельным топливом.

Важно: если масло сильно засорено твердыми включениями, перед использованием его желательно фильтровать.

При этом масляная печь на фильтрованной отработке будет работать дольше и лучше, ее придется реже чистить от нагара.

Преимущества печей на отработке

Сделать буржуйку на отработке своими руками очень легко. Для этого понадобятся навыки работы с металлом и сварочным аппаратом. Хороший мастер справится с ней буквально за один день. Именно простая конструкция и является главным преимуществом этого отопительного агрегата. Принцип действия рассматриваемой нами модели заключается в создании и последующем воспламенении горючей смеси из воздуха и паров отработанного масла.

Можно сказать, что буржуйка на месте работает по принципу пиролиза. Ведь выработка тепла производится в несколько шагов:

• Масло подогревается и сгорает в первой камере при невысокой температуре.
• Оставшиеся в выхлопе продукты сгорания догорают во второй камере сгорания, соединяющейся с первой с помощью трубки.
• Продукты сгорания отправляются в дымоходную трубу, в то время как полученное тепло направляется в обогреваемое помещение.

Масляная буржуйка, после того как она выйдет на рабочий режим, сжигает отработку настолько полно и эффективно, что никакого дыма из дымохода мы практически не увидим. Если вы ожидаете чёрной копоти, как от старого тепловоза, то ничего подобного здесь не будет – в рабочем режиме отсюда идёт лишь беловатый дымок, а в некоторых случаях не видно и его.

Буржуйка на отработке отличается высокой эффективностью. Отработанное масло сжигается здесь полностью и без остатка. За счёт этого внутренние поверхности и узлы долго остаются чистыми, не нуждаясь в частых очистках. Такие печи нередко используются для обогрева небольших мастерских, частных ремесленных цехов, гаражей. Неплохой навар в виде большого количества отработки получают те, кто занимается заменой масло в автомобилях.

Сборка котла на отработанном масле с водяным контуром

Печи на жидком топливе стали широко использоваться в начале прошлого века. Сначала они появились в промышленности, но в 60-х годах их начали применять в быту. Яркий представитель такого оборудования — котел на отработанном масле с водяным контуром.

Стремительный рост его популярности в те годы объясняется доступностью нефтепродуктов. Люди могли покупать их очень дешево или же получать бесплатно.

Котел на отработанном масле – хороший и дешевый способ отопления гаража

Принцип действия

Отработкой называются отслужившие свой срок моторные масла. Они являются источником загрязнения окружающей среды и плохо горят. Объясняется это неспособностью кислорода окислить весь набор химических элементов, входящих в состав. Но если удается расщепить отработку на простые составляющие, то она превращается в энергоэффективное топливо.

Метод разделения отработанного масла в науке используется давно — это пиролиз. С помощью этого процесса можно выделить горючие вещества из любого типа топлива: древесины, угля и нефти. Этот процесс прост и не требует дополнительных финансовых затрат.

Основное преимущество пиролиза заключается в том, что при горении топлива он сам себя поддерживает и даже регулирует. Человеку даже не нужно вмешиваться в этот процесс.

Способы очищения масла

Чтобы запустить разложение энергоносителя на простые составляющие, его всего лишь нужно нагреть до температуры в 400°C. Необходимые температурные показатели достигаются 2 способами. Первый способ подразумевает поджигания горючего в специальной емкости.

В процессе горения топливо начинает испаряться. Образующаяся кориолисова сила позволяет создать легковоспламеняющуюся газовоздушную смесь. Но это возможно только в том случае, если все параметры печи будут тщательно рассчитаны.

Особое внимание следует уделить характеристикам камеры сгорания. Она должна иметь определенный диаметр и высоту

В ее стенках делают многочисленные отверстия.

Через них происходит насыщение поднимающихся паров топлива кислородом.

Обратите внимание

В верхней части камеры стоит ловушка, замедляющая скорость перемещения газа и отделяющая зону дожигания, в которой сложные химические соединения распадаются на безвредные компоненты.

При втором способе зона пиролиза и дожига формируется непосредственно в пламени горелки.

Последняя должна иметь определенную конфигурацию и обеспечивать ступенчатое образование горючей смеси.

Такое устройство более сложное, так как для его функционирования требуется компрессор. Он обеспечивает топливу начальное движение.

А пары образуются за счет работы горелки. Такой же процесс можно увидеть в паяльной лампе.

Самодельные конструкции

Самодельные котлы на отработке с водяным контуром имеют похожий принцип действия, но функционируют несколько иначе. В них как таковой горелки нет. Ее роль выполняет разогретая до высоких температур емкость.

Капли масла, попадая на нее, моментально испаряются, а пары воспламеняются.

Это не чистый пиролиз, так как во время микровзрывов при столкновении топлива с раскаленной поверхностью дополнительно выделяется энергия от распада молекул.

Простейшая печь на отработке работает следующим образом:

Нижняя емкость в виде чаши.
Верхняя камера дожига обогащенной смеси.
Перфорированная металлическая труба с перфорацией для обогащения паров кислородом.

Для розжига топлива в нижней камере используется бензин. После начала горения масло интенсивно испаряется. Пары поднимаются вверх по трубе, обогащаются и сгорают в верхней камере.

При этом температура внизу редко превышает 350° C, а вверху 900° C. Если масло в нижнюю чашу будет добавляться вручную, то в ее крышке делают отверстие, позволяющую заливать горючее.

Для автоматической подачи подключают патрубок, ведущий к топливному баку.

Печь на отработке имеет следующие преимущества:

Универсальность. Ее можно использовать в любых закрытых помещениях.
Возможность изготовить своими руками.
Недорогое топливо.
Высокая скорость разогрева.
Компактные размеры.

Что такое отработка, и как её использовать в отоплении

Отработкой называют моторное масло, которое отслужило свой срок в двигателе автомобиля и подлежит замене. Его сливают, меняя на свежее, а старое подлежит утилизации в специализированных сервисах – ведь вылить его на улицу нельзя.

Небольшая справка! Если разлить отработку или другие ГСМ на землю, на этом месте высыхает вся трава, а «мёртвое» чёрное пятно будет «радовать глаз» ещё в течение 5−10 лет.

Отработанное машинное масло используют в отопительных системах в качестве теплоносителя, однако, для подсобных помещений существует более простой вариант, который не требует больших затрат на монтаж магистралей и установку котла. Речь идёт о самодельной печи на отработке, в которой масло используется в качестве топлива. Может показаться, что сделать подобный агрегат сложно, однако, это заблуждение. Решается вопрос модернизацией – монтируется вставыш на отработке для печки. Эта работа под силу даже мастеру, который ни разу не сталкивался с подобными конструкциями. Но обо всём по порядку.

Теплоотдача таких печей неплоха для небольших помещений

По какой цене можно купить печь на отработке на российском рынке

Рассмотрим, по какой стоимости можно приобрести подобные устройства. Цены указаны по состоянию на март 2018 года.

Марка, модель	Мощность, кВт/ч	Расход топлива, кг/ч	Средняя цена (по состоянию на март 2018), руб.
Thermobile AT 400	27	4	260 000
Euronord EcoLogic 180	80	7,2	102 000
Thermobile SB 80	11,5	9	680 000
Euronord EcoLogic 30	16−43	1,4−4	70 000
DanVex B 100	94	8,7	425 000

Как можно убедиться, стоимость агрегатов заводского производства довольно высока. А значит, выгоднее потратить немного времени и сил, сделав подобное устройство своими руками.

Аккуратность при изготовлении – залог безопасной работы печи на отработанном масле

Пример расчета размеров печи

Как было сказано выше, расход топлива около 1…2 литра в час. При этом излучаемое тепло – около 11 кВт/час на каждый литр. Таким образом, печь может дать в час 11…22 кВт. Чтобы рассчитать необходимый объем топки с учетом времени горения, принимаем:

• объем помещения (гаража) – 7х4х2,5=70 м.куб., площадь 28 кв.м.;
• считаем, что на каждый квадратный метр помещения типа гаража требуется не менее 500 Вт (базовые 100 Вт, вводим коэффициенты для всех наружных стен, не утепленной крыши и фундамента, большого проема входа, металлической конструкции);
• соответственно, на площадь 28 квадратов требуется 14 кВт энергии в час.

Чуть форсировав минимальной мощности печку (усилив тягу), мы получим требуемую температуру в помещении. Но расход топлива увеличится примерно до 1,5…1,6 л в час. Следовательно, для времени горения не менее 6 часов объем топки должен быть 10 л. Это соответствует 0,001 кубического метра, то есть емкость должна иметь размер, например, 10х10х10 см. В реальности объем топки превышает необходимый объем топлива в 1,5…2 раза, то есть размеры должны быть 20х10х10 см или более, для мини печки это подходит. Обычно принимают с солидным запасом, то есть 50х30х15 см. Это позволяет не доливать топливо каждый раз при розжиге.

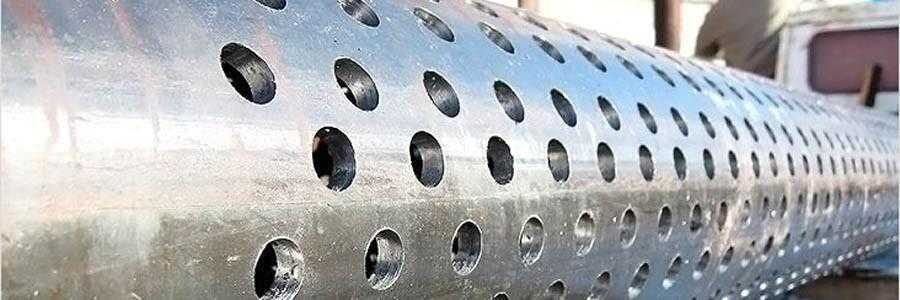

Длина трубы 40 см, соответственно ее диаметр – 10 см. Площадь боковой поверхности цилиндра равна его высоте, умноженной на длину окружности основания (диаметр, умноженный на число π), в нашем случае 40х3,14х10=1256 см.кв. Соответственно, площадь всех отверстий одна десятая от общей – 125,6 см.кв. Учитывая, что площадь одного отверстия при диаметре 10 мм равна πх0,52=3,14х0,25=0,78 кв.см, для такой трубы потребуется 125,6/0,78=160 отверстий.

Обратите внимание! Принятое значение – площадь отверстий 10% от общей площади боковой поверхности трубы – условно! Количество отверстий при изготовлении принимается в том числе из условий прочности изделия и обычно заметно меньше!

Учитывая, что цилиндр в развернутом виде представляет собой прямоугольник 31х40 см, а отверстия следует размещать в шахматном порядке, нам придется сделать 12 вертикальных рядов по 13 или 14 отверстий каждый. Разметить вертикальные ряды просто – поделить любым геометрическим способом верхнюю или нижнюю окружность основания трубы на 12 частей и провести вертикальные линии сверления.

Расстояние между рядами будет 3,3 см. Разметить вертикальные ряды чуть сложнее, поскольку необходимо в каждом втором ряду смещать верхнюю (или нижнюю) точку разметки на половину расстояния между отверстиями. Учитывая, что нам необходимо делать отверстия не на краю трубы, добавляем к планируемому числу отверстий 1 и рассчитываем шаг: для 13 отверстий он составит 40/(13+1)=2,85 см, для 14 – 40/(14+1)=2,6 см.

Важно: при сверлении ось сверла должна быть направлена к оси трубы!
