Газовый котел приточная вентиляция. правильная вентиляция для газового котла

Где лучше установить?

Расчет вентиляции котельной начинается с того, в какой части жилища находится отопительное устройство.

Расчет вентиляции в котельной зависит от того, где именно находится отопительное устройство

  • в отдельно стоящем здании;
  • на мансарде;
  • в пристроенной части дома;
  • в отдельной комнате, отведенной под такое оборудование.

Котлы, которые работают на сгорании сжиженного газа, запрещено располагать в подвальных помещениях. Удельный вес самого газа намного выше обычного воздух, поэтому если произойдет протечка, то его распространение по подвалу может привести к возгоранию. Для частных домов современные газовые отопительные системы требуют трехкратного воздухообмена, который будет максимально быстро и эффективно удалять переработанный газ из пространства жилища.

В соответствии с нормами приточная вентиляция в котельной с газовым оборудованием является необходимостью. При мощности более чем 30 кВт рассматривать необходимость монтажа котлов в жилой части дома запрещено. Котел мощностью менее 30 кВт может располагаться на кухне.

Решив установить такой котел, следует убедиться, что все требования соблюдены: площадь комнаты должна быть не меньше 15 квадратных метров, а высота потолка – 2 метра. В кухне или в другой комнате должны быть окна, площадь которых равна минимум 3 кв. см на 1 куб. м пространства.

Вентиляция газовой котельной обязана обеспечивать комфорт и безопасность

Поэтому важно следить над организацией процесса качественного притока чистого воздуха. При расположении котла на кухне, межкомнатная дверь располагается с зазором между полом (не менее 1 см). А само отопительное оборудование должно устанавливаться рядом со стеной, защищенной от воспламенения

Минимальный зазор между устройством и простенком – 1 см

А само отопительное оборудование должно устанавливаться рядом со стеной, защищенной от воспламенения. Минимальный зазор между устройством и простенком – 1 см.

Расчет вентиляции в котельной

Снаружи вентиляция защищается, как минимум колпаком

Для этого необходимо знать объем котельной, зависимость высоты потолка от коэффициента увеличения кратности воздухообмена. Скорость приточного воздуха должна составлять не меньше 1 м/с. Зная эти характеристики можно рассчитать необходимые размеры воздуховода, подобрать диаметр сечения вентканала на выведение и приток воздушного потока.

Параметры воздуховодов

Диаметр, мм Расход воздуха в м3/час при скорости в м/с
1 м/с 2 м/с 3 м/с 4 м/с 5 м/с 6 м/с 7 м/с 8 м/с
100 28.3 56.5 84.8 113 141 170 198 226
125 44.2 88.3 132 177 221 265 309 353
140 55.4 111 166 222 277 332 388 443
160 72.3 145 217 289 362 434 506 579
180 91.6 183 275 366 458 549 641 732
200 113 226 339 452 565 678 791 904
225 143 286 429 572 715 858 1001 1145
250 177 353 530 707 883 1060 1236 1413
280 222 443 665 886 1108 1329 1551 1772
315 280 561 841 1122 1402 1682 1963 2243
355 356 712 1068 1425 1781 2137 2493 2849
400 452 904 1356 1809 2261 2713 3165 3617
450 572 1145 1717 2289 2861 3434 4006 4578
500 707 1413 2120 2826 3533 4239 5946 5652

Для чего нужна вентиляция помещения котельной

Работа любого котельного оборудования связана со сжиганием топлива и, как следствие, в процессе горения происходит интенсивное потребление кислорода. Ключевая задача вентиляции частной котельной — не допустить обратной тяги, во избежание распространения угарного газа по жилым помещениям. Если не обеспечить надлежащий приток свежего воздуха, угарный газ начинает заполнять все свободное пространство, провоцируя пожароопасную обстановку и снижая интенсивность горения.

Кроме того, продукты распада способны заметно влиять на самочувствие жильцов дома: слабость, плохое самочувствие, головокружение и рези в глазах — это самое безобидное, что могут ощущать люди, невольно вдыхающие продукты горения. Чтобы обеспечить безопасную и производительную работу оборудования, предотвратить утечку легковоспламеняющегося или взрывчатого топлива и обеспечить комфорт пользователям, нужна установка правильно рассчитанной и спроектированной системы вентиляции котельной, нормы для которой регламентируются в соответствующих СНиП.

Расчёт системы вентиляции

По строительным стандартам всё воздушное пространство котельной должно заменяться новым каждые 20 минут. Чтобы обеспечить соответствующий воздушный круговорот, придётся вооружиться калькулятором и формулами.

Если потолки располагаются на высоте 6 метров, то без особых приспособлений воздух в помещении обновляется трижды в час. Шестиметровые потолки — роскошь для частного дома. Снижение потолков компенсируют при расчётах в следующей пропорции — на каждый метр ниже воздухообмен увеличивается на 25%.

Предположим, есть котельная размерами: длина — 3 м, ширина — 4 м, высота – 3,5 м. Чтобы решить эту задачу, необходимо совершить ряд действий.

Шаг 1. Узнаем величину объёма воздушного пространства. Используем формулу v = b * l * h, где b — ширина, l — длина, h — высота потолка. В нашем примере объём составит 3 м * 4 м * 3,5 м = 42 м3.

Шаг 2. Сделаем поправку на низкий потолок по формуле: k = (6 — h) * 0,25 + 3, где h – высота помещения. В нашей котельной поправка получилась: (6 м – 3,5 м) * 0,25 + 3 ≈ 3,6.

Шаг 3. Рассчитаем обеспечиваемый естественной вентиляцией воздухообмен. Формула: V = k * v, где v – объём воздуха в помещении, k – поправка на снижение высоты потолка. У нас получился объём, равный 151,2 м3 (3,6 * 42 м3 = 151,2 м3).

Шаг 4. Осталось получить величину площади поперечного сечения вытяжной трубы: S = V / (w * t), где V – рассчитанный выше воздухообмен, w — скорость воздушных потоков (в данных расчётах принимается за 1 м/с) и t – время в секундах. Получаем: 151,2 м3 / (1 м/с * 3600 с) = 0, 042 м2 = 4,2 см2.

Размеры канала зависят и от площади внутренней поверхности котла. Это число указывает производитель в технической документации устройства. Если это число не указано, рассчитайте его самостоятельно с опорой на объём прибора. Затем сравните величину площади с радиусом сечения согласно неравенству:

2πR*L > S, где

R – внутренний радиус сечения дымоходной трубы,

L – её длина,

S – площадь внутренней поверхности котла.

Если по каким-то причинам такой расчёт затруднителен, можно воспользоваться таблицей.

Мощность котла, кВт Диаметр трубы дымохода, мм
24 120
30 130
40 170
60 190
80 220

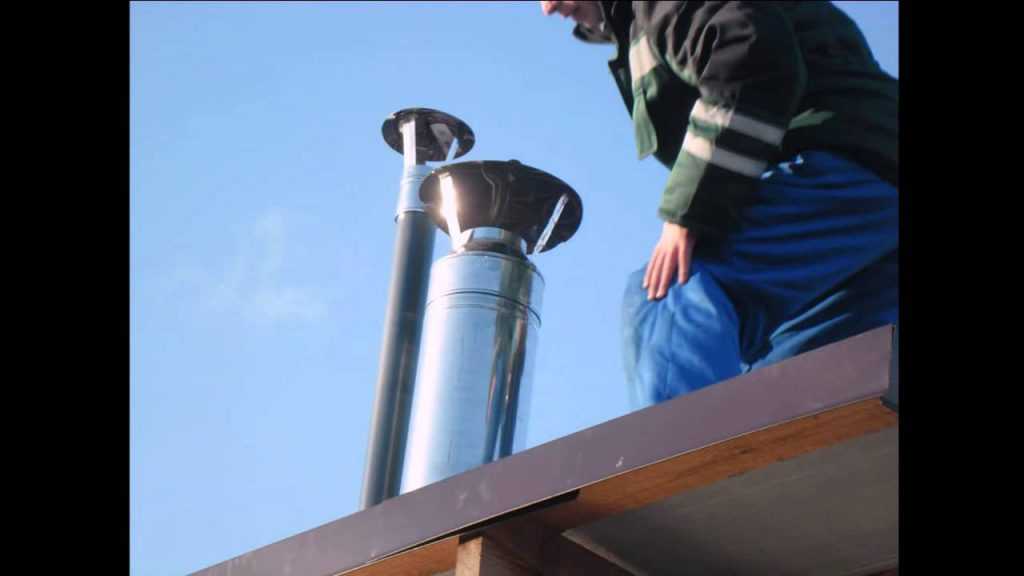

Последний этап расчёта — это высота флюгарки относительно конька крыши. Необходимость этого обусловлена созданием ветром дополнительной тяги, что увеличивает экономичность всей вытяжной конструкции. На этом этапе руководствуются следующими принципами:

  • высота флюгарки над плоской крышей, либо на расстоянии до 1,5 метра от её конька, должна составлять не менее 0,5 метра;
  • на расстоянии от 1,5 до 3 метров – не ниже конька крыши;
  • на расстоянии более 3 метров – не ниже условной линии, проведённой из конька крыши под углом 10˚;
  • флюгарка должна быть на 0,5 метра выше здания, которое пристроено к отапливаемому помещению;
  • если кровля сделана из горючих материалов, дымоход необходимо поднять на 1-1,5 метра над коньком крыши.

Расчёт высоты дымохода относительно крыши

Виды вентиляции

В зависимости от способа образования тяги, организуемые вентиляции для газовых котлов в котельной частного дома могут быть естественными или принудительными. Также модели различаются направлением движения: приточного, вытяжного и комбинированного (коаксиального) типа. Схема вентиляции в частных домовладениях, как правило, предполагает применение коаксиального дымохода, включающего в себя несколько основных элементов:

  • газовое котловое оборудование;
  • отвод коаксиальный углового типа;
  • прямой коаксиальный трубопровод;
  • отводчик скапливающегося конденсата;
  • фильтрующая система и защитная решётка;
  • наконечники горизонтального и вертикального типа.

Согласно конструктивным характеристикам выпускаются канальные или целостные вентиляции, но именно первый тип приставной или внутренней системы удаления из помещений продуктов сгорания является на сегодняшний день простым в монтаже и экономически целесообразным.

Естественная вытяжка

Естественная вентиляция – наиболее востребованный в частных домах вариант для газовых котлов в котельной, отличающийся поступлением воздуха посредством входных отверстий в нижней части помещений и удалением загрязнённых воздушных масс сквозь вытяжные каналы. Естественная циркуляция организуется следующим образом:

  • разметка отверстия в соответствии с диаметром трубы;
  • высверливание отверстия согласно выполненной разметке;
  • монтаж трубы вентиляции через отверстие с небольшим уклоном;
  • заполнение всех образовавшихся пустот при помощи монтажной пены;
  • установка специальной заслонки для регулирования скорости движения воздуха.
  • монтаж решётки со специальным фильтром для защиты канала от попадания мусора.

Выходная часть отверстия располагается с минимальным расстоянием 100-120 см от котлового оборудования. Определённым плюсом естественной системы является полная независимость от энергоносителей, включая электрические сети.

Система принудительного типа

Приточно-вытяжная система – это хорошо себя зарекомендовавший комбинированный вариант вентиляции принудительного типа, имеющий большой потенциал. Такая относительно сложная конструкция представлена вентиляторами, фильтрами и калориферами, поэтому вполне может быть отнесена к климатическим устройствам, монтаж которых выполняется поэтапно:

  • разметка местоположения вентиляционного канала согласно диаметру трубы;
  • пробивание отверстия в соответствии с разметкой для монтажа воздухозаборника;
  • фиксация трубы в отверстии с соблюдением обратного уклона и запенивания пустот;
  • подсоединение лопастного осевого вентилятора и монтаж обратной клапанной арматуры.

Самое современное котловое оборудование комплектуется специальными регулирующими элементами с автоматическим режимом управления, поэтому принудительные вентиляции обеспечивают максимальную эффективность работы системы отопления.

Будьте внимательны! Зачастую такая вентиляция энергозависима. В случае перебоя с электроподачей вентиляция в котельной с газовым котлом будет нарушена

Естественный воздухообмен в доме

В основу естественного воздухообмена положено свойство газообразных и части жидких веществ с температурой более высокой подниматься вверх. Таким образом, отработанный воздух естественным путем выводится из помещения через вертикально расположенный вытяжной канал затягивая, попутно наружный воздух через приточные ходы.

Естественная вентиляция не всегда обеспечивает комфорт в доме. Часто применяют смешанный вариант, когда кроме естественного движения воздуха дополнительно используют и вентиляторы (+)

На неэффективность приточной вентиляции указывает избыток влаги в помещении во время холодов или повышенная сухость в теплое. Присутствие большого количества пыли, недостаток кислорода — это также признаки недостаточного притока воздуха извне.

Последствием плохой вытяжки является образование грибка под обоями, в санузле, оседание копоти на кухонных стенах, запотевшие окна.

Проверить работу вытяжки легко. Достаточно поднести к вентрешетке лист бумаги. При хорошей тяге он выгнется в сторону вентиляционного канала, в противном случае ничего не произойдет. Следует сделать вывод, что вытяжка чем-то забита и для обеспечения тяги канал необходимо прочистить.

Чтобы обеспечить частный дом хорошей вентиляцией нужно начать с расчета воздухообмена. По его результатам подбирают сечение каналов, тип вентиляционной системы и делают эскизный вариант схемы вентиляции, где указывают места прохода воздуховодов и установки вентоборудования, точки забора и вывода воздушной массы.

Частные дома в основном находятся за городом, где воздух, в отличие от городского, более чистый и нет потребности в дополнительной очистке. Поэтому естественная вентиляция для частного дома предпочтительней.

Большим препятствием для поступления свежего воздуха являются пластиковые окна, в которых отсутствуют щели, а стекла очень плотно прилегают к рамам.

Выход в установке приточного клапана. Его располагают на верхней раме, поэтому воздух, приходящий с улицы, уходит под потолок и только после смешивания с конвенционными потоками и приобретения комнатной температуры опускается вниз.

Расположение элементов вытяжной системы должно обеспечить прохождение воздушного потока с охватом всего дома по направлению от «чистых» помещений к тем, где воздух наиболее подвержен загрязнению.

Согласно этому правилу в помещениях с особыми условиями, к которым можно отнести котельные, кухни с газовой плитой, подвалы, комнаты с каминами и колонками, туалеты, присутствие вытяжки обязательно. В этих помещениях нужны и клапаны.

Конструкционные особенности приточного клапана позволяют проветривать помещение, не создавая сквозняков и не снижая эксплуатационных характеристик окна. При этом не образуется конденсат. Клапан щелевого типа, как на фото, можно установить на существующий оконный блок

Существуют вентиляционные клапаны, устанавливаемые на стену. Этот патрубок с круглым сечением вставляют в сквозное отверстие в стене и закрывают решетками как с внутренней стороны, так и с наружной.

Как правило, стеновой приточный вентилятор может подать в дом 50-100 мᶾ воздуха за час. Исходя из этой нормы и выполнив соответствующий расчет, подбирают их оптимальное количество

Решетку, расположенную внутри, можно регулировать — открывать и закрывать полностью или частично. При установке отдают предпочтение месту возле окна. Иногда приточный клапан монтируют за радиатором и тогда поступающий воздух сразу нагревается.

Устройство вентиляции помещения с газовым котлом

идеальная вентиляция котельной

Существуют следующие типы вентиляции для газового котла в частном доме:

  • Естественная и механическая по принципу тяги;
  • Вытяжная, приточная и комбинированная по назначению;
  • Канальная и бесканальная по конструктивному решению.

При оборудовании вентиляции помещения с газовым котлом с открытой камерой сгорания учитывается следующее:

  • В помещении с газовым котлом оборудуется вентиляционный дымоход для отвода угарного газа на улицу;
  • Устраивается общая система вытяжной вентиляции из помещения с газовым котлом;
  • Обеспечивается приточная вентиляция в котельной для газового котла, поставляющая свежий воздух и кислород с улицы.

В качестве приточной вентиляции для помещения с газовым котлом вполне подойдут щели в окнах и дверях, зазоры, через которые в помещение может проникать воздух. Особенно это касается частных домов, где под котел отводится отдельная комната.

При выборе оборудования следует учитывать мощность котла, в противном случае затраты на установку газовой вентиляции не оправдают себя. Подача кислорода должна быть достаточной для поддержания нормального пламени. Иначе на теплообменнике накапливается копоть, уменьшается теплопроизводительность. Если в помещении с газовым котлом не обеспечен приток воздуха, в нем разряжается атмосфера. Падает уровень кислорода, может появиться обратная тяга, то есть продукты горения потянутся в помещение. Опасна ситуация, когда котел установлен на кухне. Поглощая кислород, он вызовет у людей кислородное голодание: резь в глазах, головную боль, недомогание.

Подсчитывая приток воздуха, учитывают и объемы помещения, в котором установлен котел.

Принцип движения воздуха

При механической тяге воздух приводится в движение вентилятором. Он располагается в вентиляционной решетке на входе воздуховода в помещение. При естественной тяге воздух двигается за счет разницы давления на улице и в помещении. И даже при наличии хорошей естественной тяги нелишней будет установка маленького вытяжного вентилятора, который поддержит движение воздуха.

Если оборудовать механический приток воздуха, то в помещении создается повышенное давление и отработанный воздух выталкивается через воздуховод.

Существует еще один вид вентиляции газовой котельной – приточно-вытяжная или комбинированная. В данном случае это сочетание описанных ранее систем.

Канальная или бесканальная вентиляция

Бесканальная вентиляция для газового котла в частном доме представляет собой отверстия в потолке или стенах. Отверстия соединяют прилегающие друг к другу помещения. Например, между ванной комнатой и туалетом делается отверстие, а из туалета выводится вентиляционный канал наружу.

Канальная вентиляция помещения с газовым котлом это сложная система вентиляционных труб, проведенных по дому. Такой тип наиболее актуален для влажных и пыльных помещений.

Как правильно сделать своими руками?

Схемы и расчёт

Схема естественной вентиляции:

  1. Приток воздуха располагается напротив вытяжки.
  2. Вывод воздуха осуществляется через вытяжную трубу, начало которой — на потолке, а конец — выше конька кровли. Если систему вентиляции располагают на стене, то делать это нужно как можно ближе к потолку.

Схема искусственной вентиляции:

  1. Вывод трубы с вентилятором должен производиться либо через крышу на улицу, либо через стену за пределы дома.
  2. Вывод воздуховода — в существующую вентиляционную шахту с вентилятором.

В отопительный сезон вентилятор для вытяжки рекомендуется не выключать, оставляя его работать на регулярной основе.

Вычисление вентиляции для котельной с газовым котлом выполняют с учётом площади помещения, кратности воздухообмена, количества членов семьи, регулярно проживающих в доме. По этим параметрам можно рассчитать нужное сечение вытяжки для газового котла.

Внимание
Формула для расчёта по количеству воздухообмена:

L (мощность котла, кВт/ч) = N (кратность обновления воздуха) × S (параметры помещения) × Н (высота потолка котельной, м).

Внимание
Формула для расчёта по числу членов семьи:

L (мощность котла, кВт/ч) = N (число членов семьи) × Lн (минимальная норма потребления воздуха на одного человека, м³/ч).

Общепринятые минимальные нормы потребления воздуха на одного человека:

  • сон – 20 м³/ч;
  • отдых – 40 м³/ч;
  • активная деятельность – 60 м³/ч.

Схема вентиляции котельной:

Материалы и инструменты

Основные материалы и инструменты:

  1. Перфоратор или дрель с насадкой-коронкой.
  2. Пила для обработки труб.
  3. Инструменты для разметки — линейка, карандаш.
  4. Трубы-воздуховоды, переходники к ним.
  5. Защитные решётки.
  6. Переходник с обратным клапаном.
  7. Защитные гильзы для перекрытий.
  8. Саморезы, дюбели, монтажные хомуты.
  9. Герметик или монтажная пена.
  10. Ножовка.
  11. Средства защиты: перчатки, очки.

Монтаж

Монтаж естественной вентиляции:

  1. Намечается место монтажа. Делаются необходимые расчёты, создаётся схема или чертёж.
  2. К стене прикладывается труба, отмечаются её габариты.
  3. Перфоратором делается сквозное отверстие с уклоном 60 градусов наружу для стока конденсата (при вытяжной вентиляции уклон не делается, труба устанавливается ровно).
  4. В готовое сквозное отверстие вставляется труба с прокладкой утеплителя и решёткой снаружи.
  5. На часть трубы внутри дома и стену дюбелями крепится корпус с обратным клапаном (как сделать обратный клапан для вентиляции своими руками?).

Монтаж принудительной вентиляции:

  1. В стене делается сквозное отверстие с уклоном в сторон улицы. Рекомендуется работать перфоратором или дрелью с алмазной коронкой.
  2. В отверстие устанавливается труба.
  3. Щели между стеной и трубой заливаются герметиком или запениваются.
  4. Монтируется канальный вентилятор.
  5. Прокладывается и подключается электропроводка.
  6. Устанавливается остальное оборудование — фильтры, датчики, шумопоглотитель.
  7. С обеих сторон трубы крепятся решётки.

отдельной статье

Варианты газоходов для загородного дома

Для отведения продуктов горения с относительно низкой температурой (до 120 °С), выделяемых газовыми котлами, подойдут следующие разновидности дымоходов:

  • трехслойный модульный сэндвич из нержавеющей стали с негорючим утеплителем – базальтовой ватой;
  • канал из железных или асбестоцементных труб, защищенный теплоизоляцией;
  • керамические утепленные системы типа Schiedel;
  • кирпичный блок со вставкой из нержавеющей трубы, укрытый снаружи теплоизоляционным материалом;
  • то же, с внутренним полимерным рукавом типа FuranFlex.

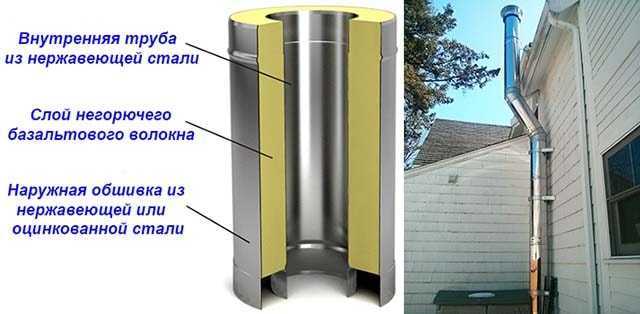

Устройство трехслойного сэндвича для дымоудаления

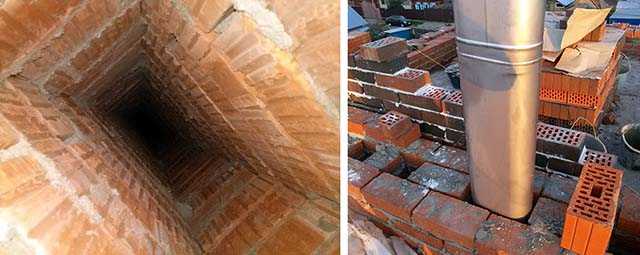

Поясним, почему нельзя построить традиционный дымоотвод из кирпича или поставить обычную стальную трубу, подключив к газовому котлу. Отходящие газы содержат водяной пар, являющийся продуктом сжигания углеводородов. От соприкосновения с холодными стенками влага выпадает конденсатом, дальше события развиваются так:

  1. Благодаря многочисленным порам вода проникает внутрь строительного материала. В дымовых трубах из металла конденсат течет вниз по стенкам.
  2. Поскольку газовые и другие котлы с высоким КПД (на солярке и сжиженном пропане) работают периодически, мороз успевает прихватить влагу, превращая ее в лед.
  3. Ледяные гранулы, увеличиваясь в размерах, вылущивают кирпич изнутри и снаружи, постепенно разрушая дымоход.
  4. По той же причине стенки неутепленного стального газохода ближе к оголовку покрываются льдом. Уменьшается проходной диаметр канала.


Обычная железная труба, утепленная негорючей каолиновой ватой

Рекомендации по выбору

Поскольку мы изначально взялись установить в частном доме недорогой вариант дымохода, подходящий для монтажа своими руками, рекомендуем использовать сэндвич трубы из нержавейки. Установка других типов труб сопряжена со следующими трудностями:

  1. Асбестовые и толстостенные стальные трубы тяжелы, что усложняет ведение работ. Вдобавок наружную часть придется обшивать утеплителем и листовым металлом. Стоимость и длительность строительства однозначно превысит сборку сэндвича.
  2. Керамические дымоходы для газовых котлов – лучший выбор, если застройщик располагает средствами. Системы типа Schiedel UNI надежны и долговечны, но слишком дороги и среднестатистическому домовладельцу недоступны.
  3. Нержавеющие и полимерные вставки применяются для реконструкции – гильзования существующих кирпичных каналов, возведенных ранее по старым проектам. Специально городить такую конструкцию невыгодно и бессмысленно.


Вариант газохода с керамической вставкой

Турбированный газовый котел тоже можно присоединить к обычному вертикальному дымоходу, организовав подачу наружного воздуха по отдельной трубе. Техническое решение стоит внедрять, когда в частном доме уже сделан газоходный канал, выведенный на крышу. В остальных случаях монтируется коаксиальная труба (изображена на фото) – это наиболее экономный и правильный вариант.

Заслуживает внимания последний, самый дешевый способ возведения дымоотвода: сделать сэндвич для газового котла своими руками. Берется нержавеющая труба, оборачивается базальтовой ватой нужной толщины и обшивается кровельной оцинковкой. Практическая реализация данного решения показана на видео:

Дымоход твердотопливного котла

Режим работы дровяных и угольных отопительных агрегатов предполагает выброс более горячих газов. Температура продуктов горения достигает 200 °С и более, дымовой канал прогревается полностью и конденсат практически не замерзает. Но его замещает другой скрытый враг – сажа, оседающая на внутренних стенках. Периодически она возгорается, отчего труба может нагреться до 400—600 градусов.

Твердотопливным котлам подойдут такие типы дымоходов:

  • нержавейка трехслойная (сэндвич);
  • одностенная труба из нержавеющей либо толстостенной (3 мм) черной стали;
  • керамика.


Кирпичный газоход прямоугольного сечения 270 х 140 мм гильзуется овальной нержавеющей трубой Асбестовые трубы противопоказано ставить на ТТ-котлы, печи и камины – они трескаются от высокой температуры. Простой кирпичный канал будет работать, но из-за шероховатостей станет забиваться сажей, поэтому его лучше гильзовать нержавеющей вставкой. Полимерный рукав FuranFlex не пойдет – максимальная рабочая температура составляет всего 250 °С.

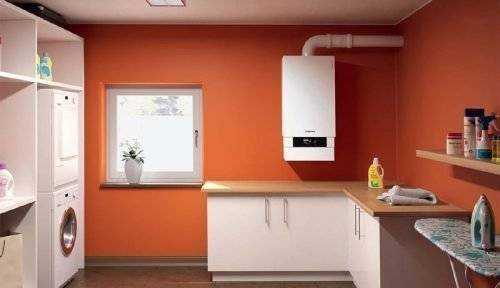

Общая информация о котлах, их размещение

Их попадание в организм вызывает нарушения в процессах жизнедеятельности человека. В больших дозах соединения провоцируют развитие опасных заболеваний. Не стоит забывать и про сам природный газ: он взрывоопасен и требует особого отношения при использовании.

В частных домах применяются различные газовые котлы, к которым предъявляются разные требования по воздухообмену. Для напольного оборудования большой мощности установлены требования по размещению. Такие агрегаты можно устанавливать в отдельном специальном здании, в пристройке к основному дому, на чердаке, цокольном этаже или в подвале.

К объектам, где располагается напольный газовый котёл, предъявляются дополнительные требования:

  1. Площадь не менее 4 кв. м.
  2. Объём помещения не менее 8 куб. м.
  3. Высота потолка не менее 2,2 м.
  4. Ширина входного проёмы не менее 80 см.
  5. Наличие не менее одного окна с прямым выходом на воздух с открывающимися створками для проветривания.
  6. Наличие открытой приточки воздуха – щель в стене или оконном профиле, через которую постоянно поступает кислород.
  7. Т. к. объект относится к взрывоопасным, площадь остекления в нём должна превышать 0,05 кв. м. на 1 куб. м. объёма помещения.

Использование подвала и цоколя допускается с ограничениями, при выполнении ряда дополнительных требований. В таких помещениях обязательно оборудование основной и дублирующей систем вентиляции, т. к. нарушение в работе конструкции воздухообмена приведёт к угрозе взрыва.

Чаще всего используются настенные котлы небольшой мощности. Средняя мощность таких нагревательных агрегатов 30 кВт. Они обеспечены продуктивной и удобной камерой внутреннего сгорания. К этому оборудованию предъявляются менее жёсткие требования по размещению. Настенные котлы можно размещать в подсобном помещении, на кухне или в ванной комнате.

Настенный газовый котел можно разместить в кухне

  1. Доставка объёмов кислорода, нужных для непосредственного процесса горения. При недостаточном поступлении свежего воздуха горение провоцирует выделение чрезмерного количества опасных соединений.
  2. Создаются оптимальные условия для эффективной работы оборудования.
  3. Выведение из помещения продуктов горения и самого газа в случае нарушения работы оборудования.

Классификация вентиляционных систем, которые используются в большинстве частных домов:

  1. По принципу создания тяги: естественная или принудительная.
  2. По направлению движения: приточная, вытяжная, комбинированная (коаксиальная).
  3. По конструкции: канальная или целостная, не имеющая каналов.

Факторы, влияющие на параметры системы воздухообмена в помещении с газовым котлом:

  1. Мощность прибора, его функциональные особенности.
  2. Площадь помещения.
  3. Нагрузка на котёл (частота использования).
  4. Наличие окон, дверей.
  5. Особенности климата местности, где расположен дом (температура, ветер, осадки, влажность и др.).

Существует несколько факторов, влияющих на параметры системы воздухообмена в помещении с газовым котлом

Как организовать приток воздуха

Для того, чтобы в кухню, где установлено газовое оборудование, постоянно поступал свежий воздух, существуют специальные приточные устройства.

Типы приточного оборудования:

  • Приточный клапан, встраиваемый в раму пластикового окна. Может функционировать в ручном или автоматическом режиме. При сильных морозах может выйти из строя, так как подвержен обледенению.
  • Приточный клапан, встраиваемый в стену. Для его монтажа делают отверстие в наружной стене. Может эксплуатироваться как ручным, так и автоматическим способом.
  • Устройство для проветривания помещения, которое включается от электросети. Его прикрепляют на нижнюю филёнку пластиковой двери. Выполняет функцию фильтрации и прогрева воздушного потока.

Любой тип вентиляции под газовый котел, колонку или плиту можно при желании установить самостоятельно.

Требования к вентиляции котельной

В связи с тем, что под котельные выделяются, как правило, небольшие помещения или пристройки, качественная вентиляция котельной в частном доме — это важное условие, выполнение которого требует соблюдения установленных норм и требований. Следующие положения определены в СНиП (II-35-76, 2.04-05) и применимы как к газовым, так и к твердотопливным котлам:

Следующие положения определены в СНиП (II-35-76, 2.04-05) и применимы как к газовым, так и к твердотопливным котлам:

  • Вентиляционная система котельной должна иметь отдельную воздухоотводную трассу;
  • Обязательно обустройство воздушного канала в потолке;
  • Наличие двух дымоходных каналов в стене: один — для дымохода и один — для его технического обслуживания (располагается под первым и имеет диаметр не менее 25 сантиметров);
  • Поступление чистого воздуха может осуществляться с улицы или через специальную решётку в двери котельной;
  • Проёмы для притока воздуха с улицы рассчитывают исходя из 8 см2 на 1 кВт мощности отопительного агрегата или 30 см2 на 1 кВт, если приток воздуха осуществляется изнутри;
  • Для любого газового оборудования требуется обеспечить трёхкратный воздухообмен в течение одного часа работы котла, без учёта воздуха, засасываемого в топки котлов для горения;
  • Отделка напольного покрытия и стен из негорючих и огнестойких материалов. Стена, примыкающая к соседнему помещению, также отделывается несгораемыми плитами перекрытия, с пределом огнестойкости не меньше 0,75 часа.

В соответствии с действующими законами и нормами, высота помещения для котельной должна составлять не меньше 6 метров. Если соблюдение данного параметра невозможно из-за особенностей постройки, для таких случаев действует правило: чем ниже высота котельной, тем больше должен быть воздухообмен. При высоте помещения менее 6 м кратность воздухообмена следует увеличивать из расчета 25% на каждый метр снижения высоты.

При невозможности обеспечения необходимого воздухообмена за счёт естественной вентиляции следует проектировать вентиляцию с механическим побуждением.

Если для отопления частного дома хватает газового котла малой мощности (до 30 кВт), отдельное помещение не потребуется. К такому оборудованию требования максимально просты: площадь помещения должна быть от 15 м2, высота потолков — от 2.20 м, приток свежего воздуха осуществляется через окно (из расчёта площади остекления не менее 0,3 м2 на 1 м3 помещения) или форточку. Установка оборудования осуществляется на расстоянии не менее 10 см от стены из негорючих материалов.

Виды вентиляции

Основных видов вентиляции всего два: принудительная и естественная, а в ряде случаев используется комбинированная, которую иногда выделяют в отдельную категорию.

Как видно из названий, в первой разновидности вентиляции используется принудительная подача воздуха, для чего применяются воздушные насосы или вентиляторы. Во втором случае приток воздуха происходит за счет разности его температуры и давления – в помещении и вне его. Чтобы обеспечить воздухообмен, достаточно правильно расположить вентиляционные отверстия. Также часть воздуха может проникать в помещение через естественные отверстия – например, щели под дверями.

Если есть такая возможность, то выгоднее всего использовать комбинированная систему – пока с воздухообменом справляется естественная вентиляция, принудительная находится в режиме ожидания.

Естественная вентиляция

Если обеспечивается троекратная смена объем воздуха за час, то в стандартном шестиметровом (по высоте) помещении можно обойтись организацией естественного воздухообмена.

При понижении потолка на каждый метр придется увеличить воздухооборот на 25% минимум. Плюс, следует в любом случае проектировать воздухообмен с некоторым запасом.

Схема работы вентиляционной системы в котельной частного домаИсточник pew.ledikycora.ru.net

Схема предельно проста – напротив котла, в двери или стене, организуется входное отверстие вентиляции (диаметр зависит от мощности котла), которое располагается не выше его рабочей области. Второе, вытяжное отверстие организуется над котлом, обычно на него крепится воздуховод с обратным клапаном (чтобы вытяжка работала только в одну сторону) и «зонтиком» на наружной стороне (чтобы трубу не заливало).

Расстояние между «входом» и «выходом» воздуха в помещении должно быть максимально возможным для обеспечения лучшей тяги.

Недостатки естественной вентиляции:

  • Зависимость от погодных условий. Необходимо защищать воздуховоды от внешних воздействий среды.
  • Сложность точного расчета кондиционирования. В зависимости от направления и силы ветра в помещение может поступать различный объем воздуха.
  • Очень сложно спроектировать одну систему вентиляции для нескольких комнат – чтобы через все помещения проходила одна труба. Преимущественно вывод из каждой комнаты делается сразу на улицу.

Принудительная система вентиляции или проще говоря вытяжка для котла в частном домеИсточник m.yukle.mobi

Принудительная вентиляция

Принудительная подача воздуха осуществляется за счет так называемых «механических устройств», то есть вентиляторов. Такой тип обустройства воздухообмена удобен сразу двумя особенностями:

  • Появляется возможность установки климатического оборудования, с калориферами и фильтрами, которое будет очищать и нагревать поступающий воздух;
  • Также появляется возможность включения системы только в необходимые моменты, что позволит экономить электроэнергию, включая ее, например, только при работе котла.

Минусы принудительной вентиляции следующие:

Стоимость – прежде всего, такая система обойдется дороже, чем естественная вентиляция; В ряде случаев, шумность – например, при установке климатического оборудования с кондиционированием;

Выбор оборудования без должной подготовки может быть чреват нарушением безопасности: в частности, для газовых котельных важно иметь пожароустойчивое оборудование. Отопительная система это достаточно сложный комплекс оборудования, поэтому его подбором и наладкой должны заниматься профессионалыИсточник stroimdom.com.ua

Отопительная система это достаточно сложный комплекс оборудования, поэтому его подбором и наладкой должны заниматься профессионалыИсточник stroimdom.com.ua

Зачем нужна система циркуляции воздуха

В такой маленькой и герметичной котельной нужно очень эффективная вентиляция, здесь скорее всего есть нарушения по габаритам Несмотря на развитие высокотехнологичного газового котельного оборудования количество отравлений и смертей от угарного газа велико. Общая слабость и головная боль – это меньшее, что может почувствовать человек. Игнорирование общепринятых норм понижает работу отопительного оборудования. Только при непрерывной подаче воздуха обеспечивается нормальная работа котла, а при недостатке кислорода топливо полностью не сгорает. Это значит, что выработка тепла будет минимальной.

Необходимо понимать, что если еще на начальных этапах проектирования постройки в схеме, котельная находится отдельно от дома, воздух, который циркулирует в помещении, будет использоваться котлом. При установке не пластиковых дверей, окон в котельной будет достаточно воздуха. При установке современных пластиковых окон, дверей свежий воздух циркулировать с улицы не будет. Котел работая, разряжает воздух, значит, мощность оборудования будет снижаться. Высокая вероятность, что угарный газ попадет в котельную

Данный пример подтверждает важность вентиляционной системы в любом помещении

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Лофт-студио
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
