Виды и выбор сварочного аппарата. профессиональные советы

Что представляет собой «инвертор»?

«Инвертор» относится к инновационным устройствам для сварки. Принцип его работы заключается в способности преобразовывать электрический ток, поставляемый по переменным сетям (самым распространенным), в выпрямленный постоянный, а после — и переменный с нужной частотой, а также силой, достаточной для осуществления качественной сварки. Для этого используется встроенный выпрямитель «инвертора».

Исследуем более подробно принципы работы инверторного агрегата.

После выпрямления ток сглаживается специальным фильтром, который присутствует в конструкции рассматриваемого аппарата. После — посредством особых транзисторов вновь преобразуется в переменный, но с очень высокой частотой — в несколько десятков кГц. Для сравнения: по сетям электрический ток распространяется с частотой в 50 Гц. Напряжение высокочастотного тока в «инверторе» снижается примерно до 70-90 В, в то время как сила тока увеличивается — примерно до 100-200 А.

Подобная технология позволяет формировать ток для сварки посредством аппаратов с небольшими габаритами, и притом потребляющих относительно немного электроэнергии.

Современные инверторные аппараты, как правило, обеспечивают существенно более высококачественную сварку, чем агрегаты многих других типов. Более того, как считают некоторые эксперты, «инверторы» более удобны в пользовании, чем аналоги. Данные агрегаты хорошо подходят начинающим, имеющим небольшой опыт, сварщикам. Хотя, конечно, применение соответствующих аппаратов требует достаточно высокого уровня профессиональной подготовки работника.

В руки сварщика попадает агрегат с относительно небольшими габаритами и весом — порядка 4 кг. Его удобно переносить с одного места на другое, осуществлять сварку в труднодоступных участках зданий.

В числе наиболее примечательных свойств сварочных аппаратов, о которых идет речь, — способность функционировать даже при не самой стабильной сети, а при необходимости — питаться от автономных домашних электростанций.

«Инверторы» обеспечивают наиболее стабильную подачу сварочного тока. Тот факт, что на входе могут быть колебания напряжения, не играет роли. В результате формируется в достаточной мере устойчивая сварочная дуга. Кроме того, подобная технология сварки значительно уменьшает разбрасывание капель расплавленного металла.

В числе недостатков «инверторов»:

• высокая цена;
• возможность отказов в работе при температуре ниже минус 15 градусов.

Кроме того, особенностью многих инверторных сварочных агрегатов является необходимость задействовать кабель питания, длина которого не превышает 2,5 метров.

Полуавтоматы

Полуавтоматические сварочные аппараты в среде инертных или активных газов, или просто полуавтоматы — устройства более сложные, нежели трансформаторы или выпрямители. Однако в использовании более удобны. Часто применяются при кузовном ремонте автомобилей, достаточно широко используются в быту, частном домохозяйстве.

Конструкция состоит из следующих компонентов:

• трансформатора;
• выпрямителя;
• привода, подающего проволоку;
• газового баллона;
• рукава с горелкой.

Сваривание деталей осуществляется плавящейся в электрической дуге проволокой, которая в процессе расположена в среде защитного газа. Регулировка тока осуществляется чаще всего ступенчато, подвержена изменению также скорость подачи проволоки. Соотношением этих параметров устанавливается необходимый режим работ.

Различные модели полуавтоматов работают:

• только с газом;
• с газом или без газа (переключается);
• только без газа.

Если работа производится без газа, применяется специальная проволока (флюсовая). Отличается от обычной флюсовая проволока тем, что в её состав, кроме металла, включается флюс. При горении составляющих флюса образуется облако защитного газа, который предотвращает окисление сварной ванны воздухом. Кроме того, активные элементы состава флюса придают металлу нужные параметры, дуга становится более стабильной. При этом не нужен газовый баллон, что удобно, однако сама проволока существенно дороже.

При работе с различными металлами используют разный газ — углекислый при сварке железа, смесь аргона и углекислоты, если работают со сталью, при сварке алюминия — аргон. Газовые баллоны следует применять промышленные либо фирменные.

Полуавтоматы отличаются высокой производительностью, дают прекрасный качественный шов на различных металлах. Недостатками можно отметить разбрызгивание металла и большой расход материалов на угар.

Классификация инверторов

Инверторы подразделяются на виды в зависимости от разных критериев.

Если первой характеристикой сварочных аппаратов является технология сварочного процесса, то классификация следующая:

• инверторы MMA для работы в ручном режиме;
• для полуавтоматической сварки MIG/MAG;
• в среде с защитным инертным газом TIG;
• для плазменной сварки CUT.

Инверторы MMA

MMA сварка.

Предназначены для ручной сварки с помощью покрытых электродов. На эти устройства любо-дорого смотреть, а работать еще приятнее: компактные, небольшого веса, надежные и простые в сервисном обслуживании. Швы в результате получаются аккуратными и самого высокого качества во всех отношениях.

Возможности аппаратов MMA самые широкие, во всяком случае их вполне достаточно для кустарных и домашних нужд – все несложные работы такому аппарату по полечу. Поэтому инверторные устройства типа MMA – самые любимые и популярные для работ дома или на небольшом производственном участке. Это, безусловно, надежный сварочный инвертор и технологический выбор номер один «домашних» задач.

Инверторы – полуавтоматы

Устройство аппаратов полуавтоматического вида посложнее. Они намного мощнее и, соответственно, обладают большим габаритами, причем это касается как веса, так и размеров. Оно и понятно, полуавтоматы используются на производствах, это вовсе не домашние агрегаты – дома работать с ними будет довольно проблематично.

Главная фишка полуавтоматов инверторного типа такая же, как и обычный полуавтомат. Это сварка при помощи проволоки, которая подается на определенной скорости специальным приспособлением в зону формирования шва.

В инертном облаке

Что же касается сварки под защитой инертного газа, то она проводится с помощью инверторов — полуавтоматов еще более сложного типа. Они весьма недешевые по стоимости и также предназначены для промышленного производства, это профессиональные сварочные аппараты.

Как мы уже знаем, полуавтоматы требуют дополнительных материалов и оборудования. Электроды в данной технологии могут быть двух видов: плавящиеся и неплавящиеся из вольфрама.

Инверторы для плазменной сварки и резки

Несмотря на то, что этот аппарат для сварки находится по классификации на этом месте, он совершенно не предназначен для классических сварочных работ – им попросту варить нельзя. Эти инверторы используются на производствах. Главная особенность – это буквально аптекарская точность резки металлических деталей вне зависимости от толщины, они могут резать очень толстые заготовки.

На чем должен основываться выбор?

Если было решено купить сварочный полнофункциональный аппарат для дачи, то при этом учитываются следующие параметры и возможности устройства:

1. Сетевое напряжение. Чаще всего для простых задач достаточно однофазного варианта устройства. Сегодня в большом количестве предлагаются однофазные исполнения по доступной цене с более чем достаточным уровнем производительности для работы дома или на даче (рабочий ток непрофессиональной сварочной техники достигает 200 А).
2. Устойчивость устройства к перепадам напряжения, постоянным колебаниями и отключениям сети. В паспорте аппарата всегда указывается, при каких значениях напряжения он может работать без риска поломки.
3. Напряжение холостого хода. Этот параметр позволяет определить, насколько быстро будет поджигаться электрическая дуга.
4. Величина рабочего тока напрямую определяет производительность устройства. Но при этом на интенсивность дуги влияет еще и напряжение сети. Если аппарат постоянно работает при пониженном напряжении, то будет сложно выполнять сложные задания и проваривать металл большой толщины.
5. Мощность аппарата напрямую влияет на энергопотребление.
6. Решая, какой сварочный аппарат выбрать для дома или дачи, нельзя забывать и о том, как долго устройство может работать при пограничных значениях тока. Об этом можно судить по процентному соотношению подаваемой нагрузки из сопроводительной документации.
7. Диапазон значений температуры окружающей среды. Если эксплуатировать сварочное оборудование при неподходящих условиях, то в лучшем случае его производительность попросту снизится, а в худшем – он и вовсе не включится.
8. Диаметр электродов позволяет работать с изделиями разных толщин.

Дополнительно учитываются и второстепенные по важности параметры и функции. Например, защита от перегрева, функция «антизалипание» или «форсирование дуги»

Модели разных ценовых категорий

Для эксплуатации в бытовых условиях и для решения несложных задач можно использовать сварочный аппарат Дачник 130. Обозначение таких аппаратов обычно содержит величину предельного сварочного тока. Соответственно, данная модель выдает значение тока не более 130 А.

Смотрим видео о модели Дачник:

Его цена более чем демократична – всего 1 000 руб. При этом устройство работает в диапазоне токов с минимальной границей 30 А. Допускается использовать электроды диаметром от 1,6 до 3,2 мм. Напряжение холостого хода составляет 56 В.

На порядок более мощное устройство этого же производителя – сварочный аппарат марки Дачник 200. Его цена составляет 15 000 руб. При этом устройство работает с электродами диаметром до 5 мм включительно, напряжение холостого хода равно 62 В. Ток регулируется в пределах от 30 до 200 А. Аппарат переносит заметные колебания сетевого напряжения (от 180 до 240 В).

EUROLUX IWM190

Альтернативный вариант зарубежного производства – EUROLUX IWM190. Это устройство для работы дома или на даче. Максимальный рабочий ток – 190 А, допускается понижение сетевого напряжения до значения 140 А.

Есть возможность работать с электродами до 5 мм. Данная модель предлагается по доступной стоимости – 6 300 руб. При этом аппарат по своим характеристикам схож с более дорогостоящим оборудованием.

Общие рекомендации по эксплуатации

Решая, какой купить сварочный аппарат для дома и дачи, нельзя забывать и о том, насколько легко или сложно с ним работать. Перед работой всегда проверяется качество вентиляции помещения. Из рабочей зоны необходимо убрать легковоспламеняющиеся вещества. Устройство обязательно должно эксплуатироваться при допустимых значениях температуры. При использовании электродов меньшего сечения (менее 3 мм) легче происходит поджиг дуги.

Смотрим видео, как правильно работать с сварочным агрегатом:

Если необходимо, устанавливаются нужные настройки в зависимости от исполнения аппарата. После включения производится поджиг дуги. Это делается посредством касания электрода поверхности металла. Расстояние между конечной точкой электрода и свариваемой деталью не должно быть большим, равно как и не должно быть слишком маленьким.

Для получения качественного сварочного шва нужно использовать подходящее по своим характеристикам устройство (диапазон диаметров электродов, сила тока, напряжение холостого хода, выдерживаемая нагрузка при пограничных значениях рабочего тока и другие).

Ресанта саи 220ПН

Возглавляют рейтинг инверторы по названием «Ресанта». Особенно популярны модели, которые способны работать при низком напряжении питающей сети и имеющие определенный запас по амперажу. Первое обусловлено плачевным состоянием отечественных электросетей, второе – неискоренимым желанием если приобрести, то с запасом мощности, а вдруг пригодится в будущем для каких-то более сложных работ. Стоит отметить, что второе и последнее желание не такое уж и глупое, так как у моделей помощнее и сечение проводов-кабелей побольше, и силовой блок собран с учетом более высоких токов (чем вам требуется) и т.д., да и тот факт, что вы не будете сварочный аппарат постоянно эксплуатировать на пределе его возможностей, означает, что его ресурс увеличится и вы сможете эксплуатировать свой любимый инвертор дольше (в плане срока жизни), да и в повседневной работе это будет означать меньшее количество остановок по перегреву. Обычно для сварки в быту 120-130А максимального тока достаточно для сварки чаще всего используемым электродом диаметром 3 мм.

В народе спросом пользуются различные бюджетные модели инверторов Ресанта, но более всего удовлетворяет потребности покупателей модель Ресанта саи 220 ПН (она воплощает в себе ожидания, описанные выше) и максимально оптимизирована под критерий «цена-качество». Только берите обязательно с индексом «ПН», который означает возможность работать при пониженном напряжении, модели без этого индекса работают исключительно от 220В с небольшим отклонением от номинала (обычно это ±10%). Аппарат, который возглавляет наш рейтинг, может работать при напряжении от 140В. Конечно, при такой сети вы не сможете варить электродом o3 мм, да еще и на высоких токах, но при диаметре электрода o2,5 мм сварка идет уверенно, дуга держится стабильно, а шов получается качественным.

Саи 220 ПН прост в эксплуатации и имеет элементарный интерфейс:

• на задней панели инвертора расположен тумблер включения-выключения питания (автоматический выключатель),
• на передней – ручки регулировки сварочного тока и форсажа дуги,
• светодиод «Питание» и «Перегрев»,
• трехзначный дисплей, на котором отображаются значения сварочного тока,
• а также два разъема: для подключения массы и кабеля на электрододержатель.

Ресанта саи 220 ПН — инвертор, который может справляться как с простыми, так и с профессиональными задачами: сварить швеллер или уголок, козырек над домом, забор, приварить петли к гаражным воротам или к калитке, прихватить арматуру в процессе закладки фундамента дома, сварить лестницу, ведущую на второй этаж и т.д. Инвертор достойно справляется с элементарными хозяйственными вопросами и с более сложными, возникающими на стройплощадке. Элементарные вопросы по ремонту автомобиля в гаражных условиях тоже можно решить, например, подлатать сгнившее днище автомобиля.

Какие еще плюсы: высокий ПН (продолжительность времени сварки в течение которого инвертор не отключается из-за перегрева), функции «легкий старт» и «антизалипание». Регулируемый форсаж дуги дает возможность отключения этой функции, что может быть полезно, например, при сварке тонкого металла или там, где специфика работы такова, что сварка в ручном режиме будет означать более высокое качество (многие сварщики жалуются на невозможность отключения функции на других аппаратах, когда «форсаж дуги» не помогает, а мешает работе).

Аппарат построен на базе IGBT транзисторов – это современная технология, позволяющая снизить вес и размеры оборудования с сохранением, а подчас и увеличением его мощности. А самое главное, он ремонтопригоден, на Ресанту распространяется гарантия продавца, а широкая сеть сервисных центров делает возможным незамедлительный ремонт в случае отказа оборудования ( не нужно ехать за 50 км в сервис).

Недостатки (мы о них честно напишем):

• Завышен сварочный ток (по заверениям продавцов 220А, де-факто 160-180А)
• Завышен ПН (хотя и не влияет на продолжительность сварки в бытовых условиях)
• Может быть алюминиевый сварочный кабель «покрашенный» по медь
• Губки электрододержателя могут быть стальные вместо медных (проверить можно магнитом).

Лучшие универсальные сварочные инверторы

Рассматривая вопрос выбора сварочного аппарата для дома, нужно обратить внимание на эффективность, практичность, безопасность, легкость эксплуатации и иные немаловажные моменты. Именно на основе этих показателей мы составили обзор лучших универсальных моделей сварочных аппаратов

FoxWeld InverMIG 205 (TIG, МИГ/МАГ, MMA)

Это — маленький агрегат, который подходит для сварки различных видов металлов. Достоинством являются легкость в эксплуатации и небольшие размеры. Режимы переключаются при помощи тумблеров. Информация об установленных настройках показывается на двух дисплеях.

Функция регулирования индуктивности не позволяет металлу разбрызгиваться и помогает создавать ровные швы. Установленная защита от перегрузок увеличивает стабильность работы аппарата. Электропитание происходит от сети в 220 Вольт.

Плюсы:

• мягкость сварки;
• хорошая читабельность экрана;
• надежность и оптимальность длины кабелей;
• бесшумность работы.

В отзывах пользователи указывают, что через время можно услышать гул от вентилятора. И чтобы избавиться от подобной проблемы, его необходимо смазать.

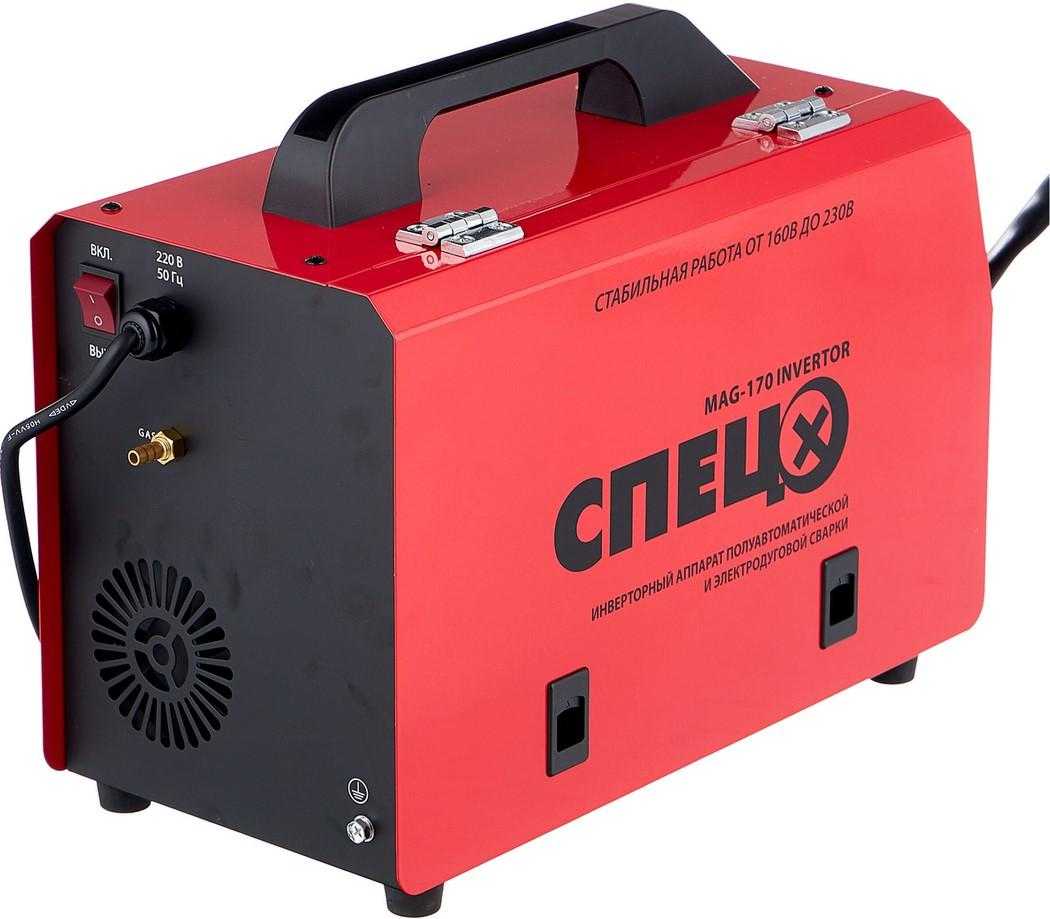

СПЕЦ MAG170 Invertor

Это — бытовой прибор, который используется преимущественно для дачи. Размеры корпуса вполне можно назвать компактными (520х290х390 мм), поэтому оборудование свободно можно расположить в багажном отделении авто, что удобно при транспортировке. Устройство рассчитано на пустотелые или порошковые электроды. В комплектации находится держатель для них и горелка. Производительность аппарата достигает 75%, что весьма неплохо.

Преимущества:

• продолжительность включения при максимальной нагрузке – 55%;
• наличие возможности производить сварку газом;
• компактность размеров.

Недостатки:

• присутствие индивидуального держателя сопла;
• высокая вероятность погрешности при регулировке по шкале.

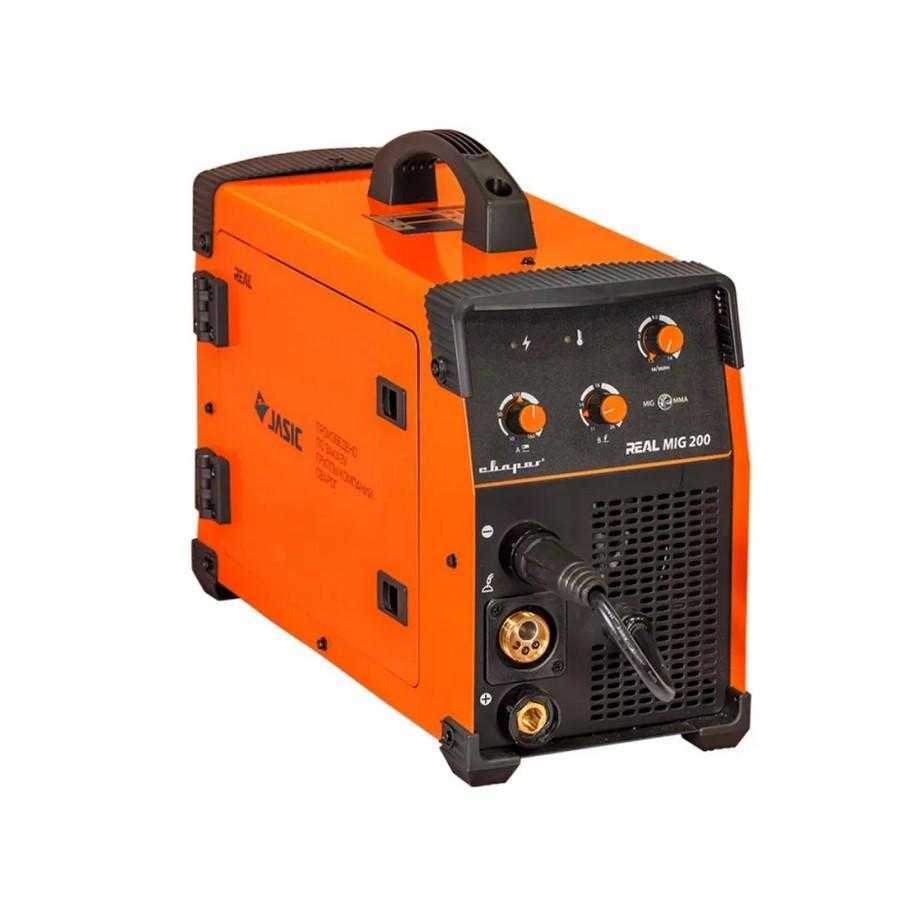

Сварог REAL МИГ 200

Фирма «Сварог» презентовала агрегат для ручной и аргоновый сварки. Оборудование имеет экран, который позволяет установить напряжение с точностью до 1 Ампера. Корпус защищается на углах прорезиненными втулками. Провод подсоединяется в байонетный разъем. Устройство работает с напряжением 10-200 Ампер.

Достоинства:

• качественный шов при любом напряжении;
• бесконтактный розжиг;
• наличие возможности снижения напряжения до 10 Ампер для соединения тонкий деталей;
• малый вес – 6,8 кг;
• присутствие в комплектации аргоновой горелкой;
• неплохая мощность, достигающая 4,84 кВт.

Недостатки:

• отсутствие возможности установить время предварительной подачи аргона;
• при переходе на ММА невозможно использование функции «Горячий старт»;
• неудобное расположение кнопки выключения (находится сзади).

Аппарат характеризуется стабильной работой при низком напряжении. Производить аргоновую сварку можно при входном токе в 160 Вольт.

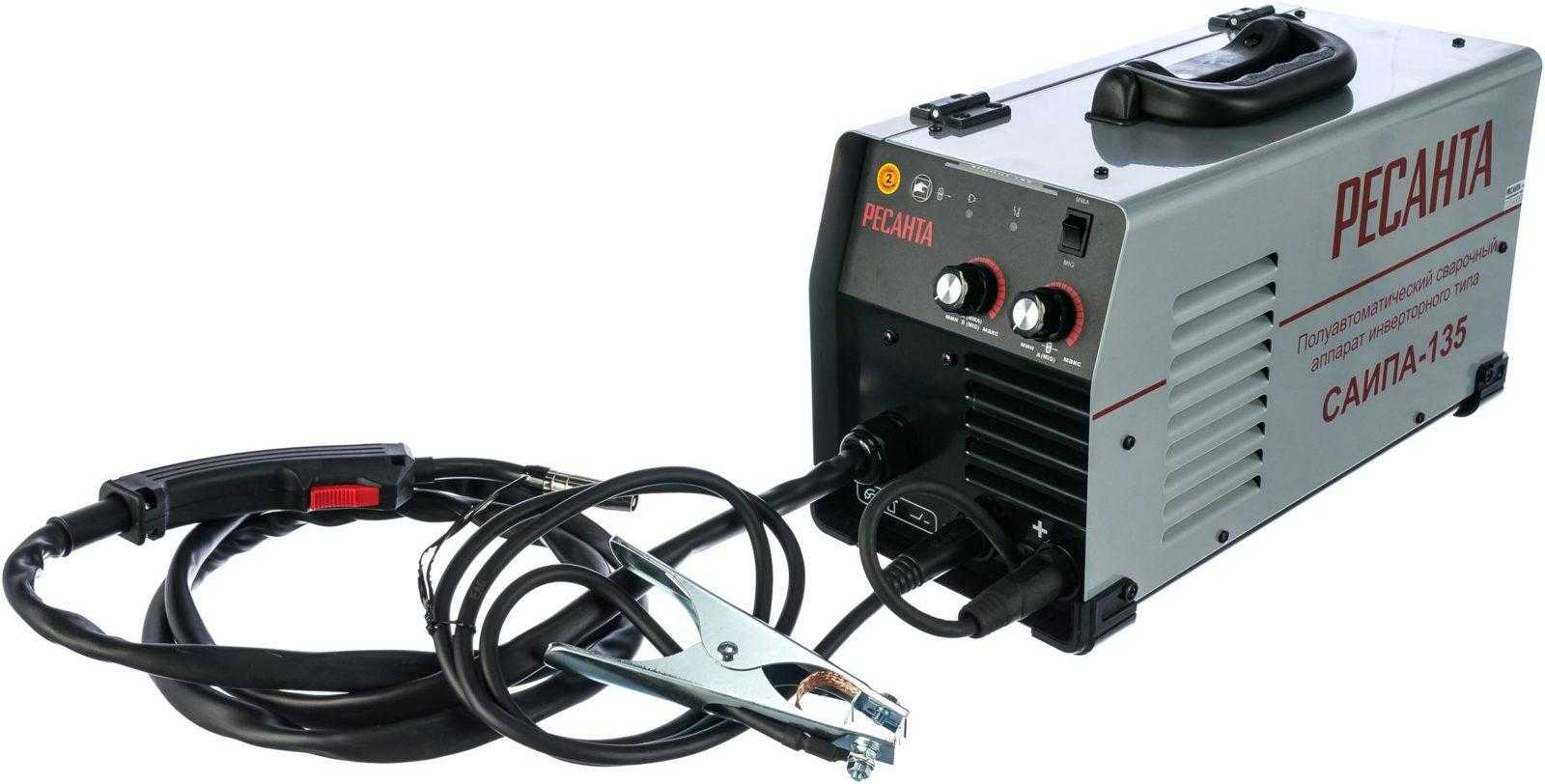

РЕСАНТА САИПА-135

Агрегат используется для дуговой и полуавтоматической сварки. Во втором случае напряжение составляет 10-110 Ампер, а при ручном дуговом соединении — 30-110 Ампер. Диапазон входного тока насчитывает 140-270 Вольт.

Преимущества:

• демократичная стоимость;
• эргономичность;
• высокое качество изготовления;
• удобство настроек.

Из недостатков пользователи отмечают лишь короткий провод.

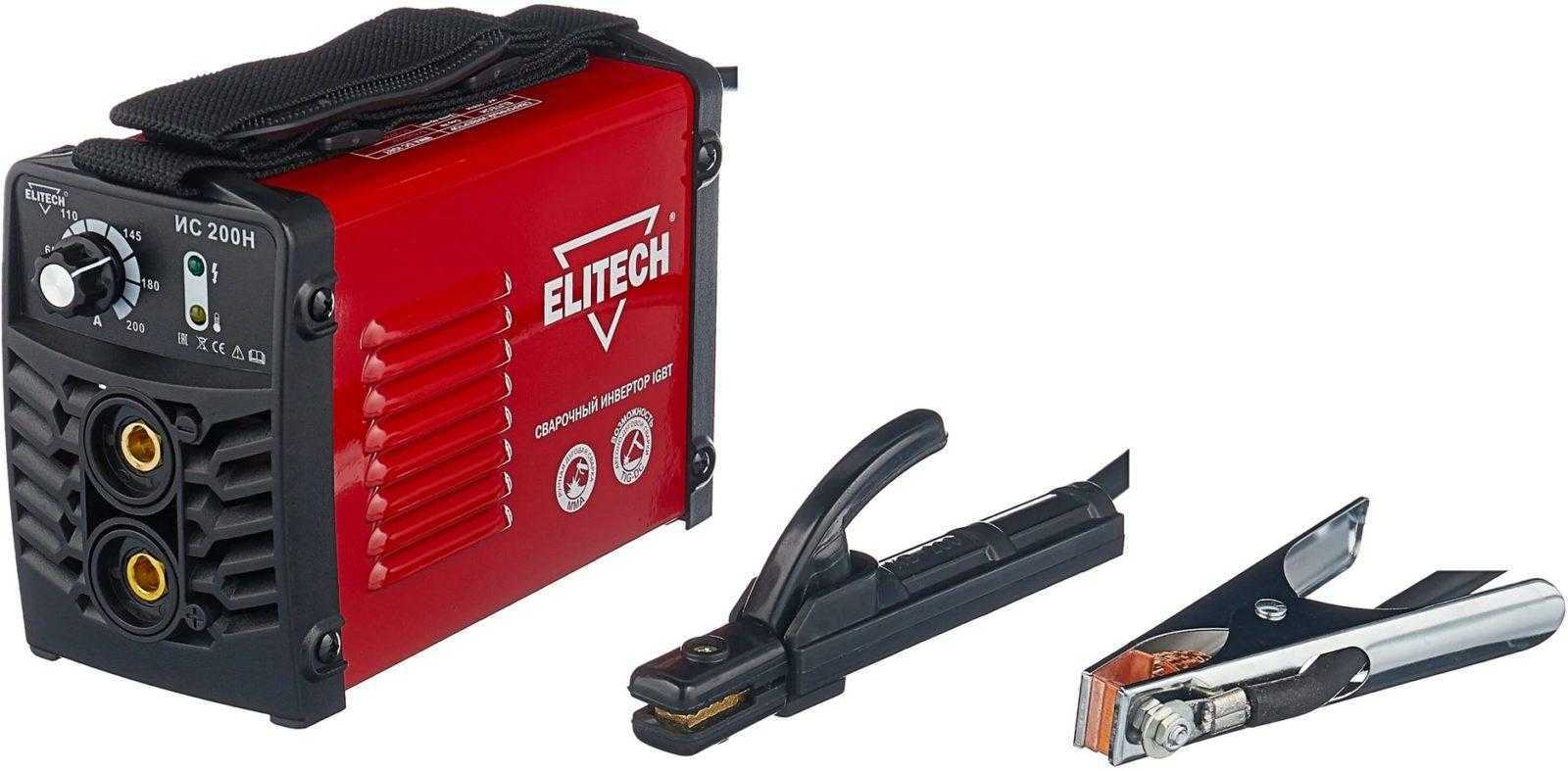

ELITECH ИС 200Н

Благодаря универсальности и мощности в 7,5 кВт изделие могут использовать сварщики-профессионалы. Оборудование рассчитано на длительную эксплуатацию при низком напряжении. В нем предусмотрен встроенный цифровой экран с точной регулировкой настроек. Напряжение можно задать в пределах 10-220 Ампер. Также установлена функция форсирования дуги и горячего старта, что незаменимо при работе.

Плюсы:

• наличие свойства антиприлипания;
• возможность производить газовую и ручную сварку;
• высокая точность регулировки;
• стабильность работы при снижении напряжения.

Из минусов выделяют невозможность отрегулировать дуговое форсирование.

Но, несмотря на это, если вы еще не решили, какой лучше купить сварочный аппарат, то присмотритесь к ELITECH. Число и значимость его достоинств в полной мере перекрывают единственный недостаток.

Лучшие сварочные полуавтоматы средней ценовой категории

В этой категории рейтинга будут рассмотрены полупрофессиональные модели с повышенными возможностями и уровнем качества, приличным диапазоном настроек, а также ценами от 30 000 рублей и выше. Чаще всего подобные агрегаты задействованы в частных мастерских, автомобильных сервисах, а также в быту с большим уровнем нагрузки. В среднем лучшие сварочные полуавтоматы средней ценовой категории выдерживают 4-6 часов работы в день.

Fubag Irmig 180 SYN (TIG, MIG/MAG, MMA)

В ходе создания такого аппарата производитель задействовал усовершенствованную технологию IGBT. Источником тепла выступает дуга между проволокой толщиной 1 мм и рабочим металлом, дальше поступает газ, образующий сварочную ванну. Главные преимущества модели – компактные размеры, небольшой вес. Целевое назначение обширное – ремонтные, обивочные работы в любых условиях. Разные защитные системы уберегают корпус от перегрева, скачков напряжения. Максимальный показатель тока – 180 А, мощности – 7000 Вт. Скоростная сварка обеспечена автоматической подачей проволоки.

Достоинства

• Заземленный кабель с зажимом;
• Металлический корпус;
• Высокая производительность;
• Скоростной режим работы;
• Нетребовательность к проволоке;
• Компактность.

Недостатки

Нет кейса для хранения.

Это одни из самых удобных, нетребовательных и компактных аппаратов в своем сегменте. При верной настройке он способен справиться с разными видами металла, демонстрируя неприхотливость к проволоке. Актуален он тогда, когда сварка выполняется регулярно и в разных условиях. Минусом можно считать разве что отсутствие чехла для размещения, в остальном нареканий от пользователей не поступало.

FoxWeld InverMIG 205 (TIG, MIG/MAG, MMA)

Такой аппарат отлично подойдет для гаражных работ, небольшого автосервиса. Даже при большом напряжении, малом токе он справляется с поставленными задачами. Его функционал заключается в нескольких видах работ – полуавтоматическая сварка MIG/MAG, аргоновая сварка TIG LIFT, а также дуговая ручная сварка MMA. В наборе идет сам инвертор, горелка к нему, ЗИП комплект, газовый рукав, зажим и заземленный кабель. Из важных характеристик стоит отметить толщину проволоки 1 мм, 100% продолжительность цикла, диапазон тока 30-160 А.

Достоинства

• Многофункциональность;
• Максимальный коэффициент постоянного включения;
• 3 типа сварки;
• Выносливость к разным условиям;
• Итальянская технология.

Недостатки

Не выявлено.

Одна из немногих моделей, к которой сложно придраться. При среднем ценнике производитель предлагает сразу 3 вида сварочных работ, что позволяет использовать агрегат в разных целях. Защитные функции отличные, что гарантирует длительный срок службы. Тем, кто скептически относится к китайской сборке, нужно знать, что производитель задействовал итальянскую технологию.

Лучшие электролобзики

BlueWeld Starmig 210 Dual Synergic (MIG/MAG)

Инверторный сварочный полуавтомат с электронной панелью, синергическим управлением, простым, понятным принципом действия. Целевое назначение – любые монтажные, кузовные работы со сталью, нержавейкой, алюминием и другими видами материалов, MIG пайка оцинковки. Максимальный порог мощности – 5000 Вт, диапазон тока – 20-200 А, диаметр проволоки – 1.2 мм.

Достоинства

• Высокое качество корпуса;
• Универсальность;
• Компактность;
• Долгий срок службы;
• Электронная панель;
• Выносливость низких температур.

Недостатки

• При сильной жаре возможен сбой;
• Цена.

Пользователи отмечают легкость в настройке, управлении за счет электронной панели. Система охлаждения отлично справляется со своими задачами. Исключением может стать сильная жара, у некоторых пользователей случались сбои. Минусом некоторые считают цену, но она оправдана итальянским качеством.

Что такое сварка?

Сварка — это технология соединения материалов путём локального нагрева, приводящего к расплаву и смешиванию жидких участков между собой. С помощью этой методики соединяются металлические детали или конструкции, но существуют и технологии сварки полимерных материалов, пластмасс. Истоки этой методики относятся ко времени начала пользования металлом. Первые виды сварки были отработаны во время кузнечных работ, практически единственного в те времена способа обработки металлов. Электродуговая сварка, использующаяся и по сей день, была изобретена в 1881–1882 гг. русскими учёными Бенардосом и Славяновым. С того времени процесс активно изучался и совершенствовался, постепенно достигнув сегодняшнего уровня.

Существуют разные классы и виды сварки, определяемые соответственно формой и видом энергии, затраченной на проведение процесса.

Большинство видов сварки выполняются с помощью специализированного оборудования и используются в ограниченных технологических процессах

Основное распространение получила электродуговая сварка, наиболее простая, применимая практически ко всем металлам, сплавам и соединениям. Принцип действия несложен — между соединяемыми деталями образуется дуга электрического разряда, температура которой настолько высока, что материал плавится. Металл в нагретых участках становится жидким и перемешивается, вследствие чего образуется монолитное соединение на молекулярном уровне. Имеется множество технологических вариантов проведения сварочных работ, но общий принцип не меняется. Достоинства сварных соединений:

• простота, высокая скорость выполнения соединений;
• отсутствие увеличения массы объединяемых конструкций;
• независимость от формы или конфигурации деталей;
• возможность создания герметичного шва;
• процесс происходит почти бесшумно;
• существует возможность механизации и автоматизации процесса;
• стоимость сварки ниже, чем у других способов соединения.

К недостаткам принято относить:

• сварной шов и материал, окружающий его, приобретают значительные остаточные напряжения.
• детали под действием высоких температур изменяют форму и линейные размеры, нарушается плоскость.
• при вибрации или значительных механических (ударных) нагрузках надёжность швов часто оказывается недостаточной.
• качество шва при ручной сварке в значительной степени зависит от уровня квалификации работника.

Альтернативой сварке являются болтовые или заклёпочные соединения, имеющие большую трудоёмкость выполнения и требующие определённой конфигурации деталей. Высокая популярность сварки основана на отсутствии этих недостатков.

Правильно выполненный шов имеет ровную и равномерную форму без лишних брызг и выпуклостей

Качество шва определяется по его форме, отсутствии пропусков, аккуратности.

Шов с пропусками, дефектами и выпуклостями делает поверхность детали неаккуратной и зачастую непригодной к дальнейшему использованию
