Распределительные коробки

Развод линий электропроводки выполняют с помощью распределительных коробок, которые производятся как для скрытого, так и открытого монтажа. Практики по причине удобства последующей эксплуатации чаще всего выбирают поверхностные варианты размещения защитных конструкций.

Негорючие распределительные коробки обязательно устанавливают:

на складах;
цехах сварочных и взрывоопасных работ;
любых помещениях с повышенными требованиями к безопасности.

Ассортимент предлагаемой продукции разнообразен. Популярность завоевали негорючие коробки группы . Они выпускаются в нескольких вариантах исполнения.

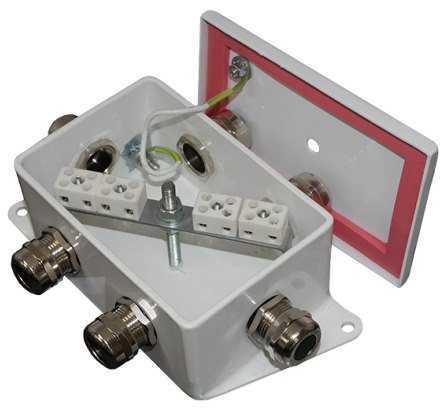

Коробка из оцинкованного металлического корпуса закрыта крышкой из негорючего пластика, в которой предусмотрен ввод кабеля электропроводки. Внутри есть клеммы из керамики для присоединения проводов винтами и отдельная клемма для заземления. Присоединять к поверхности негорючую коробку можно саморезами.

Другая модель сделана полностью из стали, на которую в два слоя нанесено гальваническое покрытие. Крышка фиксируется с помощью негорючей силиконовой прокладки.

Помимо этого на крышке есть дополнительный винт со фторопластовой шайбой. Заказчик может оговорить при оформлении заявки форму для вывода кабелей в боковых панелях.

Возможности производителей позволяют удовлетворить требования. Прикрепить коробку к поверхности можно как винтами, так и саморезами. Конструкция выдерживает большую внешнюю нагрузку.

Даже если на корпус с расстояния 1м уронить гирю с весом 2 кг, с ним ничего не случится. Оба вида сохраняют функциональность электропроводки при повышении температуры до 800 ℃.

«Гефест» производит также негорючие коробки из термостойкого пластика, покрытого слоем оцинкованной стали шириной 0,5 мм.

Устройство и виды кабель-каналов для электропроводки: типы, цены изделий

Кабель-канал представляет собой короб для электропроводки, сделанный в виде закрытого профиля. В большинстве случаев изделия имеют треугольную или прямоугольную форму, хотя встречаются и другие варианты. Конструкция состоит из металлического или пластикового короба, а также крышки. Изделие фиксируется на поверхности различными способами.

Кабель-канал представляет собой конструкция из металлического или пластикового короба и крышки

Для монтажа используются:

заклепки;
саморезы;
специальный клей;
винты и т.п.

После того как изделие установлено и закреплено, осуществляется прокладка кабелей в каналы, а затем закрывается крышка. Благодаря особой конструкции все детали приспособления надежно держатся, поэтому нет необходимости в покупке дополнительных фиксаторов. В комплектацию может быть включена различная фурнитура. Она используется для установки дополнительных элементов.

В стандартном наборе обычно присутствуют:

переходники;
соединители L- или Т-образной формы;
заглушки кабель-канала;
углы и т.п.

Схема соединения кабель-канала при помощи дополнительной фурнитуры

Если какая-то из деталей была повреждена в процессе монтажа, ее можно приобрести отдельно в любом строительном магазине.

В кабель-каналы для электропроводки можно укладывать следующие виды проводов:

компьютерные;
силовые;
телевизионные;
телефонные;
слаботочные (видеонаблюдение и пожарная сигнализация).

Сфера применения конструкций, преимущественно пластиковых распространяется на офисные и жилые здания, производственные и административные объекты, медицинские и учебные учреждения, бани и развлекательные комплексы.

Преимущества монтажа электропроводки в кабель-канале:

Долговечный результат.
Безопасность и практичность.
Защита проводки от механических и химических повреждений, а также от влияния влаги и температур.
Эстетически привлекательный внешний вид.
Экономичность.
Быстрый доступ к проводке.

Кабель-каналы из пластика чаще всего используют в жилых или офисных помещениях

Характеристика металлических кабель-каналов

Металлические конструкции считаются более качественными, нежели пластиковые короба для электропроводки. Для их изготовления производители используют два вида материала: оцинкованную сталь и анодированный алюминий. Такие изделия способны выдерживать большие нагрузки.

Изделия из оцинкованной стали обладают огнеупорными свойствами. Они используются для установки систем оповещения и видеонаблюдения. Стальные короба защищают провода от механических повреждений и влияния электромагнитного излучения. Цена этих изделий значительно выше, чем пластиковых. Стоимость оцинкованного кабель-канала 60х40 мм длиной 2 м (производитель OBO Bettermann) составляет 1175 руб./шт.

Короба, изготовленные из анодированного алюминия, не пропускают к проводке электромагнитное излучение. Этот тип материала обладает стойкостью к огню и механическому воздействию, он практичен и долговечен. Покупка алюминиевого мини-канала 65х40 мм на одну секцию (производитель SIMON) обойдется в 3500 руб./шт.

Металлические кабель-каналы более качественны и долговечны нежели их аналоги из ПВХ

Преимущества металлических изделий:

простая система монтажа;
высокий уровень пожарной безопасности;
большой выбор цветовых решений;
наличие крышки, укомплектованной надежной защелкой.

Вдобавок к этому стальной короб обладает высокой ударопрочностью, стойкостью к влиянию температурных перепадов и воздействию прямых солнечных лучей.

Характеристика пластиковых коробов для проводов

Пластиковые короба для электропроводки пользуются высоким спросом. Данные конструкции могут иметь квадратное, треугольное или прямоугольное сечение. В ассортименте современных магазинов можно найти пластиковые изделия любых видов и размеров, кабель-каналы этого типа могут выполнять защитную функцию и одновременно выступать в качестве декоративной маскировки для проводов.

Достоинства пластиковых коробов:

облегченный вес конструкции;
устойчивость к коррозийному воздействию;
простая система фиксации;
для монтажа крышки не требуется использование инструмента;
доступная стоимость;
высокие декоративные свойства ПВХ кабель-каналов позволяют использовать их в любых интерьерах;
не требуется особый уход;
материал хорошо поддается раскрою и позволяет получать отрезки любой длины;
не подвергается деформационным изменениям под влиянием температурных скачков.

Кабель-каналы отличаются друг от друга материалом изготовления, конфигурацией и размерами

Подготовка к монтажу

Вначале выполняется подготовка потолка и стен помещения. При отсутствии нормальной геометрии, перепадах и неровностях, качество монтажа будет чрезвычайно низким. Между поверхностями стен и короб ов обязательно появятся щели, короб а будут искривлены и выровнять их будет невозможно. Поэтому необходимо обязательно выполнить выравнивание потолков и стен. Непосредственный монтаж рекомендуется проводить после того, как закончена финишная отделка помещения.

Перед монтажом следует подготовить весь необходимый инструмент. Пластик можно резать острым ножом или пилить полотном. Наиболее эффективной и производительной считается болгарка. Разметка короб ов выполняется простым карандашом. Крепление осуществляется в соответствии с материалом стен помещения. Во многих случаях конструкции просто приклеиваются жидкими гвоздями и другими видами клея. Укладка кабеля производится только после полного высыхания приклеенных поверхностей.

Материал изготовления

Для изготовления коробов используют металлическое, деревянное или пластиковое сырье. Высокую огнестойкость демонстрируют изделия из металлов и определенных видов негорючего пластика.

При монтаже металлических коробов особое внимание нужно уделять изолированию электропроводки. Если изоляция будет ненадежной, может произойти пробой на негорючий металлический короб, что спровоцирует появление опасной аварийной ситуации

Термостойкие пластиковые короба обладают многими преимуществами. Они не проводят электрический ток, имеют маленький вес, устойчивы к действию химических паров и влаги.

Пластиковые короба для электропроводки выпускаются в разных цветовых решениях. Можно обеспечить пожарную безопасность и сохранить красивый интерьер. Монтаж выполняется обычными строительными ножами и ножницами.

Деревянные конструкции не требуют особой изоляции электропроводки, но имеют большой риск возгорания при пожарах. Для придания негорючих свойств дерево обрабатывают специальными антипиреновыми смесями.

Применение кабель-канала

Магистральный кабель-канал применяют для устройства электрической проводки в жилых домах, детских учреждениях, больницах, объектах общественного значения, на производстве. Используют при ремонтах, строительстве, реконструкциях. Устанавливают для укладки силовых, слаботочных, информационных электрокоммуникаций.

Особая конструкция дает возможность:

укладки по стенам, потолку, наклонным плоскостям;
плотного закрытия без самопроизвольного или случайного открывания крышки;
продления в неограниченных количествах.

Особенность кабельного канала – монтажные работы можно проводить при температуре выше – 15 ° C, при более низких значениях пластик теряет гибкость и может деформироваться.

Продуманная конструкция позволяет обеспечить мгновенный доступ в аварийной ситуации.

Особенности монтажа кабель-каналов для прокладки открытой электропроводки

На начальном этапе электропроводки следует определиться со способом и местом крепления кабель-каналов. Выбор может быть сделан в пользу напольных кабель-каналов или настенных моделей, для каждой из которых место крепления выбирается индивидуально. Способ фиксации во многом зависит от материала и конструктивных особенностей приобретаемого изделия. Предпочтение может быть отдано саморезам, двустороннему скотчу или жидким гвоздям. Первый вариант предпочтителен, так как при необходимости короб можно будет легко демонтировать. Учитывая, что большинство моделей изначально поставляется со специальными отверстиями для крепежа, фиксация короба не вызовет трудностей.

Монтаж кабель канала можно доверить специалистам

Выбор инструмента будет зависеть от способа крепления. Для закручивания шурупов следует подготовить шуруповерт. Сами шурупы выбираются в зависимости от основания, к которому предстоит прикрутить кабель-каналы. Так, если стена выполнена из гипсокартона, следует отдать предпочтение пятнадцатимиллиметровым метизам с плоской головкой. Также потребуется нож или ножницы, с помощью которых отдельные элементы будут отрезаться в размер.

Для закручивания шурупов потребуется шуруповерт

Монтаж настенного короба для проводов для проводов выполняется в следующей последовательности:

Если будет монтироваться гибкий кабель-канал для проводов, подготавливать основание не обязательно. Такое изделие можно надежно зафиксировать на любой поверхности. До начала монтажа жесткого типа основание следует тщательно выровнять.

В местах соединения элементов под углом 90 градусов следует использовать угловой кабель-канал. Это позволит сформировать надежную и красивую систему. Для каждого угла не составит труда подобрать изделие нужной конфигурации. Стыковку производят с небольшим зазором, чтобы избежать коробления в случае теплового расширения.

Для угловых стыков найдется подходящее изделие

При монтаже кабель-каналов на пол следует выбирать подходящие изделия, которые не только смогут гармонично вписаться в интерьер, но и позволят разместить необходимое количество проводов. Модели с перегородками в данном случае являются предпочтительным вариантом.

Напольные короба лучше выбирать с перегородками

К монтажу уличного кабель-канала часто прибегают, чтобы защитить электропроводку от транспорта или пешеходов. Выбор модели зависит от количества проводов, которые планируется протянуть по земле. Если одни изделия предназначены только для одного провода, то внутри других может быть спрятано сразу три. Специальная перегородка позволит избежать контакта соседних кабелей.

Форма уличного кабель-канала может отличаться

Размеры кабель-каналов для электропроводки

Если говорить о длине пластиковых кабель-каналов, то за стандарт принято два показателя – это 2 и 3 м. Ширина и высота так же имеет свои стандарты, но их достаточно много. Предлагаем обобщить все размеры пластиковых кабель-каналов, которые встречаются на прилавках российских магазинов электротехники в одной таблице.

Размер	12*12	15*10	16*16	20*10	25*16	25*25	30*10	40*16
Кол-во в упаковке	100	100	70	80	42	30	50	24
Кол-во в упаковке	200	200	140	160	84	60	100	48

Размер	40*25	40*40	60*40	60*60	80*40	80*60	100*40	100*60
Кол-во в упаковке	16	12	20	12	15	12	12	9
Кол-во в упаковке	32	24	40	24	30	24	24	18

Конечно это не все размеры, какие бывают у кабель-каналов ПВХ, но эти наиболее распространены при монтаже бытовых электрических сетей.

Размеры коробов электропроводки стоит выбирать после всех расчетов и составления схемы домашней электросети. Вычислив количество и диаметры кабелей, которые будут проходить в том или ином месте, можно понять, какие кабель-каналы потребуются для них. Идеальным будет размер, при котором после укладки проводов остается место на 1-2 подобных. Это делается для возможности модернизации домашней сети. Больший запас свободного пространства внутри короба уже несет ущерб безопасности, которую может обеспечить кабель-канал в случае перегрузки или короткого замыкания.

Правила монтажа

Порядок монтажа зависит от того, будут ли использоваться фасонные изделия — углы, разветвления и заглушки или нет. Если они есть, производитель дает четкие рекомендации насчет того, какое расстояние необходимо оставить для правильного монтажа. Их стоит придерживаться с точностью до миллиметра. Тогда все выглядит аккуратно. Об основных правилах монтажа кабель каналов обычного типа поговорим ниже более подробно.

Как выбрать размер

Если вы решили разводить провода в кабель каналах, для начала надо определиться с тем, какого размера они нужны. Подбирают габариты исходя из количества и размеров проводников, которые надо будет проложить и добавить некоторый запас на будущее — чтобы при необходимости можно было уложить еще один-два провода.

При выборе размера необходимо учитывать количество кабелей, которые надо будет уложить

Количество проводников в кабель канале не нормируется. Главное чтобы была возможность закрыть крышку без проблем. Ограничением может стать необходимость раздельного размещения силовых и малоточных кабелей. В таком случае подбирают сечение так, чтобы между группами кабелей было хоть небольшое расстояние.

Порядок и особенности монтажа

Согласно правил проводка укладывается горизонтально и вертикально, наклонный монтаж допустим только на лестницах. В остальных случаях от правил не отступают и при открытой проводке. Для получения ровного среза при монтаже пластиковых кабель каналов с тонкими стеками пользуются ножницами по металлу или другими, но режущая кромка обязательно должна быть острой. Алюминиевые и металлические лотки отрезают ножовкой по металлу. Толстый пластик тоже можно резать этим же инструментом — будет ровный край и не замнется профиль.

Если необходим отрезок определенной длины — для отвода на розетку, например, отрезать надо в таком порядке: защелкнуть крышку, выровнять край, нанести отметки на крышку и корпус одновременно. После можно резать отдельно. При таком порядке длина обоих изделий будет одинаковой.

Обратите внимание, при прохождении угла крышку не разрезают на две части, а лишь подрезают боковые стенки — чтобы ее можно было согнуть. Не забудьте, что при обходе наружного угла крышка должна быть длиннее лотка в данном случае на ней лучше размечать места надрезов после того как корпус кабель канала закреплен. Правила монтажа пластиковых кабельных лотков

Правила монтажа пластиковых кабельных лотков

Не деревянную поверхность кабель канал крепится на гвозди с широкой шляпкой (можно использовать саморезы), на штукатурку или гипсокартонные стены — на саморезы. Для монтажа на кирпичные или бетонные стены необходима установка на дюбеля. Шаг крепления крепежа — порядка 60-70 см, в местах окончания профиля и местах стыка крепеж устанавливается на расстоянии в 3-5 см от края.

Если стыкуются два куска кабель каналов, крышку надо располагать таким образом, чтобы стыки корпуса и крышки не совпадали. Иначе стык будет слишком заметным и может образоваться неровность, которая еще больше подчеркнет место стыка.

Порядок укладки проводов

В смонтированные корпуса укладываем проводники. Чтобы стенки кабель каналов не провисали, с некоторым шагом устанавливаем поддерживающие перемычки, после чего защелкиваем крышки. На этом прокладку проводки в кабель каналах можно считать оконченной.

Как выбрать кабель для внешней проводки

Аналогично организации скрытой проводки выбор кабеля для внешней напрямую связан с электрической нагрузкой на устанавливаемую систему. Бытовые и электрические приборы могут функционировать при подключении через медные двух- или трехжильные кабели либо алюминиевые с сечением 2,5 кв. мм. Электрическая плита потребляет больше мощности, поэтому потребуется кабель сечением 5-6 кв. мм. Вся ветка должна подводиться к распределительной коробке через предохранитель на 25 А.

Кабель для внешней ретро-проводки.

Медные кабели считаются более надежными и устойчивыми, а в некоторых случаях применение алюминиевых уже попросту недопустимо. Обусловлено это тем, что медь — материал, более устойчивый к коррозии, выдерживающий большую электрическую нагрузку в сравнении с алюминиевым проводом того же сечения. Кроме того, медный кабель более пластичен, что исключает вероятность его перелома даже при монтаже линий с множеством изгибов.

Общие правила при монтаже кабеля

При прокладке кабеля на стенах или потолке рекомендуется руководствоваться следующими правилами:

При использовании винтов, дюбелей и саморезов стараться закручивать их до упора. В противном случае, торчащая шляпка может повредить изоляцию.
Максимальное расстояние между точками крепления не должно превышать 50 см, а у мест сгиба (поворотов) оно может быть уменьшено до 5 – 10 см.
Укладка проводится без горбов, равномерно и желательно по прямой линии (горизонтально или вертикально).
Если предусматривается запас, следует сделать его менее заметным.
При скрытой прокладке кабелей в штробе их укладывают так, чтобы они не мешали дальнейшей отделке стен.
Если у вас будут подвесные или натяжные потолки, нет необходимости делать под ними штробы.
Основной инструмент, который должен использоваться при монтаже – это дрель, перфоратор, шуруповерт, отвертки и молоток.

Все эти рекомендации универсальны и несложны в выполнении.

Размеры пластикового короба для проводки

Пластиковые короба для электропроводки различаются длиной, шириной и толщиной. Согласно 8 разделу «Размеры» ГОСТ Р МЭК 61084-1-2007 «Системы кабельных и специальных кабельных коробов для электрических установок» рекомендовано изготавливать прямые секции кабель-каналов с длиной, которая выбирается из размерного ряда с приращением 0,5 м. Минимальная длина секции должна составлять 2 м.

Также в этом разделе указывается то, что производитель обязательно должен указывать значение площади поперечного сечения (в мм²) внутри короба, то есть полезной площади, которую можно использовать при монтаже кабеля. Ширина короба зависит от количества проводов, которые можно разместить внутри, а также от назначения самого изделия.

Размеры электромонтажных кабель-каналов в сечении

Мини-каналы выпускаются промышленностью с такими типовыми размерами в сечении:

10х10мм;
10х12мм;
12х12мм;
12х16мм;
16х16мм;
16х20мм;
20х20мм;
20х25мм;
25х25мм;
25х40мм;
40х40мм;
40х60мм;
60х80мм.

Лотки этого типа рассчитаны на размещение одного или двух проводов.

Напольные короба производятся сечением:

160х65мм;
50х12мм;
92х20мм;
75х17мм.

Магистральные пластиковые короба для электропроводки имеют следующие типовые размеры в сечении:

20х10мм;
30х10мм;
40х25мм;
25х25мм;
40х40мм;
40х16мм;
80х60мм;
100х60мм.

Для плинтусного типа размер определяется шириной крышки (диагональной стенки) и обычно изготавливается 50 или 70 мм. Также можно встретить размеры плинтусов с кабель-каналами, которые даются по значениям высоты и ширины основы. В этом случае наиболее востребованными являются плинтуса 50х50 мм. Они позволяют разместить несколько проводов в одном изделии. Лотки размером 100х100 предназначены для размещения трёхжильных проводов.

Размеры для угловых конструкций зависят от размеров внутренней части изделия. Наиболее популярным размером является 40х40 мм. Гибкие гофрированные модели в зависимости от назначения выпускаются следующих диаметров: 16мм; 20мм; 25мм и 50мм.

16мм трубы используют для прокладки осветительных и телефонных кабелей;
для создания отводов к розеткам или выключателям используют 20мм гофроканалы;
между электрощитками или распределительными коробками используют гофрированные кабель-каналы с диаметром трубы 25мм.

Как проходит закрытая прокладка

Монтаж скрытой электропроводки осуществляется по следующему алгоритму.

Сначала с помощью уровня, карандашей или маркеров размечают стену, определяя линии прокладки кабелей. При этом осуществляется проверка на наличие предыдущей проводки с помощью специального тестера. На стене перед началом монтажа отмечают также точки врезки розеток, выключателей, установки ламп, распределительных коробок — вплоть до щитка.

С помощью ударной дрели или перфоратора с насадкой-коронкой в размеченных местах вырезаются ниши под розетки и выключатели.

После этого болгаркой, перфоратором с насадкой-долотом или молотком (в труднодоступных местах) строго по линиям разметки вырезаются штробы для закладки кабелей. Глубина штроб — около 2 см.

Осуществляется закладка проводов (их можно слегка «прихватить» алебастром), установка подрозетников и распределительных коробов.

Первым идет основной провод ВВГ 3*2,5 (или NYM 3*2,5). Он укладывается в штроб основной магистрали — от подрозетников до распределительных коробов, от них — к основному щитку. В распределительных коробках к нему подключаются кабели освещения сечением 1,5 с помощью клемм.

Монтаж линии электропроводки для большой нагрузки, сечением 4 мм (электрическая плита, котел) осуществляется только в отдельной магистрали.

Подрозетники сажают на гипсовую смесь. После монтажа всех линий электропроводки всю систему прозванивают тестером. Если ошибок не обнаружено, то можно приступать к финишной заделке штробов гипсом, установке розеток и выключателей.

Расчёт размера пластикового короба для электропроводки

Перед тем, как приобрести кабель-каналы для монтажа электропроводки, необходимо сначала вычертить схему размещения конструкции в помещении с указанием типа кабель-каналов и длиной каждого участка. После этого определить нужный размер каждого типа лотка. Для расчёта размера короба необходимо знать сечение проводов и их количество.

Запас по длине учитывает дополнительный расход, возникающий при монтаже в местах, имеющих углы, а также в случае порчи материала.

Также желательно иметь внутри короба свободное место, которое может понадобиться при прокладке дополнительных электрических кабелей.

Нет необходимости приобретать широкий лоток в том случае, если первоначально планируется прокладка только одного кабеля, поскольку от ширины изделия зависит также и его цена. Обычно выполняют расчёт с учётом увеличения количества проводов на 2-3 шт.

Также с учётом «Правил устройства электроустановок» в случае многослойного заполнения пластиковых кабель-каналов сумма сечений всех проводников, расположенных в них, не должна превышать 40% от сечения самого изделия в случае использования короба с крышкой или 30% – в случае глухого короба.

Таблица для расчёта минимальных размеров кабель каналов

Сечение проводов, мм2	Конструкция и размеры (высота и ширина, мм) короба
односекционный	двухсекционный	трёхсекционный
10х22	10х30	10х22	10х30	15х54	10х40
количество проводов в одной секции
1,5	10	12	3	3	5	5	19	13	5	4	5
2,5	7	10	2	2	3	3	13	13	3	3	3
4	4	8	1	1	2	2	10	13	2	2	2
6	2	3	1	1	1	1	5	5	1	1	1

В строительные магазины кабель-каналы поступают в упаковках. В зависимости от размеров лотков, упаковки отличаются по количеству изделий и, соответственно, общему метражу. Для подсчёта общей длины кабель-каналов в упаковке количество изделий умножают на стандартную длину одного лотка (2 м).

Таблица параметров одной упаковки, в зависимости от размеров одного короба, показана на рисунке.

На заметку. При покупке коробов желательно закупить к ним фурнитуру (заглушки, уголки, ответвления и т.д.).

Также для бытовых целей лучше приобрести однозамковые изделия, так как они прослужат дольше, чем двухзамковые. Это связано с тем, что толщина стенок однозамковых конструкций больше, а, следовательно, и сами изделия получаются более прочными.

Правильно подобранные по размерам кабель каналы позволят быстро выполнить монтаж системы, а дополнительное пространство внутри короба даст возможность спокойно добавлять провода к системе без использования дополнительных лотков.
