Как сделать полотенцесушитель в ванной своими руками

Разновидности полотенцесушителей

В зависимости от способа сообщения тепловой энергии полотенцесушителю все они делятся на водяные и электрические. Оценим сильные и слабые стороны каждой разновидности:

Водяные сушилки подключаются к отопительной системе или ГВС, поэтому их работа не связана с какими-либо эксплуатационными расходами. Но зато они не позволяют регулировать температуру и привязаны к местоположению трубопроводов. Кроме того, круглогодично такой прибор сможет работать только при подключении к системе ГВС, в которой вода постоянно циркулирует. За неимением таковой сушилку приходится врезать в контур отопления, так что несколько месяцев в году она бездействует.
Электрические модели снабжаются терморегулятором, термостатом, таймером и могут устанавливаться в любом месте. Но удовольствие это не бесплатное: за каждый киловатт придется платить согласно тарифам на электроэнергию. Нельзя забывать и об опасности поражения электротоком, вероятность которого в условиях повышенной влажности возрастает.

Нагревательным элементом в электросушилке может выступать ТЭН или резистивный кабель. В первом случае прибор заполняется каким-либо теплоносителем – маслом (в большинстве случаев), водой или антифризом, который передает произведенное ТЭНом тепло. Полотенцесушители с кабельным нагревателем в таком посреднике не нуждаются, благодаря чему имеют меньший вес.

Standart — бронзовый водяной полотенцесушитель лесенка с боковым подключением

Достоинства водяных и электрических полотенцесушителей удалось совместить в комбинированных моделях. Такой прибор имеет патрубки для подключения к системе отопления и ТЭН, который используется в летний период. Вот его-то мы и попробуем изготовить своими силами.

Для изготовления сушилок в основном применяется сталь и латунь с никелевым или хромовым покрытием. Нержавеющая сталь может использоваться и без покрытия: ее подвергают лазерной полировке, которая придает не только высокие эстетические качества, но и механическую прочность.

Несколько менее распространенными являются полотенцесушители из меди и алюминия.

Основные моменты

В системе допускается использование только тех компонентов, которые выполнены из одного и того же металла.
В противном случае неизбежно случится электролитическая коррозия.

Чтобы этого не произошло, для уплотнения соединений применяют только тефлоновые прокладки.
Если вы хотите, чтобы полотенцесушитель работал круглый год, его нужно подсоединять к системе горячего водоснабжения.
Подключая модель типа «лесенка», лучше использовать метод бокового подключения.
При этом необходимо соблюдать межосевую дистанцию – 50 см.
Желаете присоединить отопительный прибор к системе отопления?
Для этих целей подойдет комбинированная модель.

Стоит знать! Со стояком устройство нужно связать посредством «американок».

Важный момент! При проведении установочных работ все стыковочные узлы необходимо тщательно изолировать. Если вы решите трубу «утопить» в стену, то впоследствии устранять протечки будет невероятно сложно.

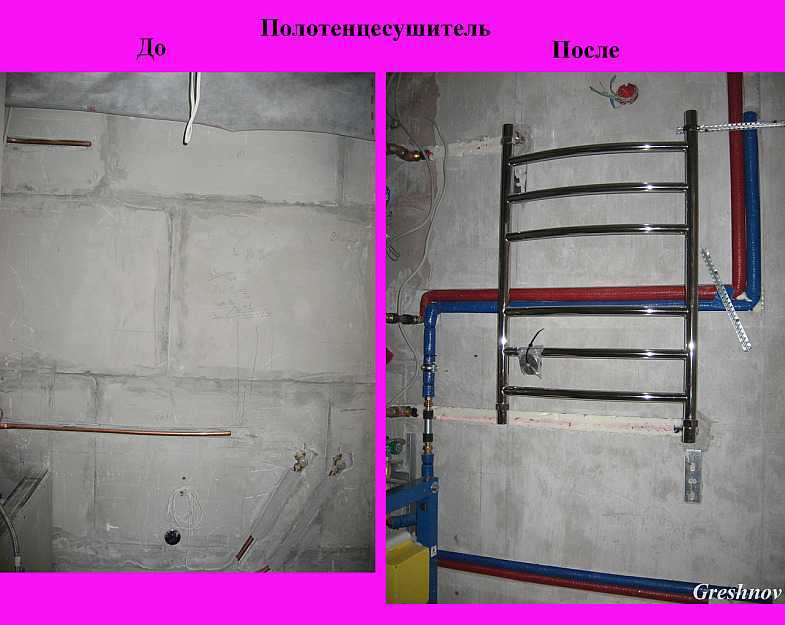

Как сделать монтаж полотенцесушителя в новостройке своими руками, посмотрите в видеоролике.

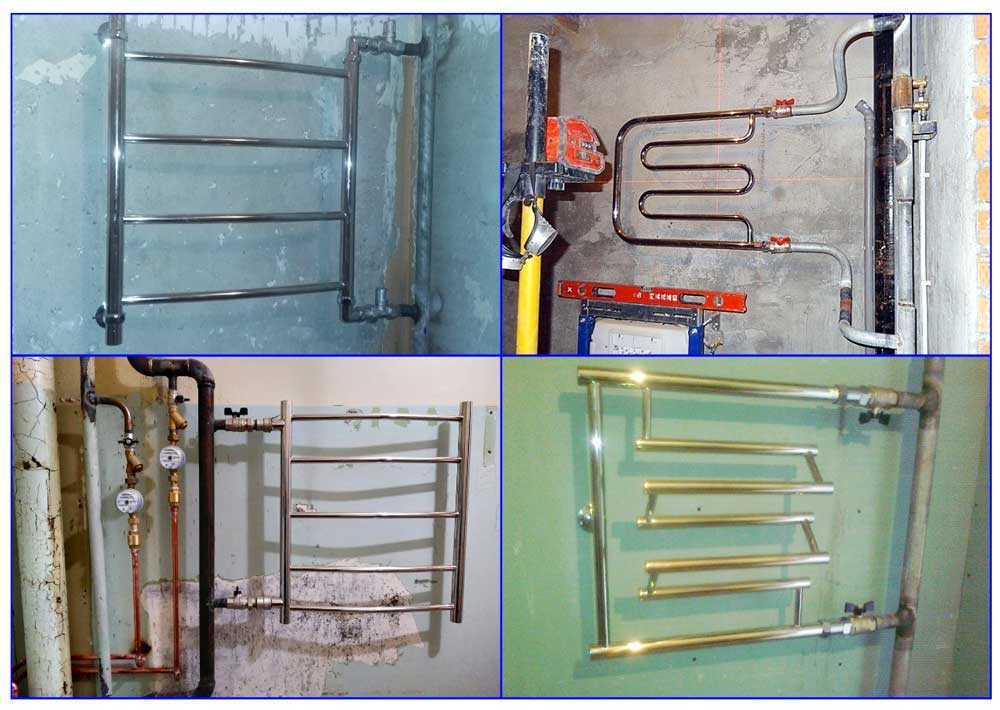

Установка полотенцесушителя

Ничего военного в этом деле нет – всё просто. Предварительно измерив размеры между опорами полотенцесушителя, размечаем четыре точки его крепления на стене. Сверлим отверстия и надёжно фиксируем его. Помните, если вы хотите, чтобы полотенцесушитель висел ровно, в процессе разметки мест крепления необходимо пользоваться строительным уровнем. О том, как выбрать лазерный уровень, читайте в этой статье.

К стене электрический полотенцесушитель для ванной крепится с помощью небольших трубчатых штифтов, которые устанавливаются в стену при помощи саморезов, вкрученных сквозь штифт.

Потом на установленные штифты надевается сам полотенцесушитель и фиксируется винтиками, расположенными на штырьках, крепко приваренных к корпусу полотенцесушителя.

Правила подключения полотенцесушителя

Приобретается прибор отечественных производителей. Он приспособлен к врезке в трубопровод с горячей водой, соответствует ГОСТам. Но с таким ограничением в выборе сталкиваются жильцы квартир. Хозяева домов могут проводить монтаж полотенцесушителя от зарубежных производителей.
Чтобы избежать электролитической коррозии, не используются элементы из разных материалов в одной системе. Проявление этого явления спровоцирует быстрое разрушение прибора.

Допускается подсоединение любого материала сушилки к трубам из пластика.

Если подсоединение идет к центральному отоплению, то эксплуатационный период ограничивается отопительным периодом. Круглый год работает электрическая модель или комбинированная сушка.
Падает мощность сушилки на 10%, если подсоединение проводится к системным патрубкам в низу.

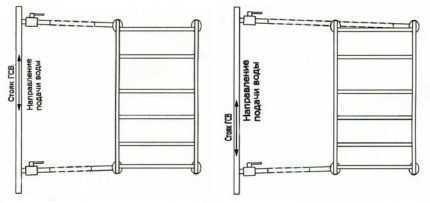

Модель «лесенка» с межосевым расстоянием 0,5 м подключается по диагонали, проводится установка полотенцесушителя с боку или по вертикальной плоскости.

Когда установка полотенцесушителя в ванной проводится в систему действующую на данный момент, то учитывается расстояние между отводами. Вопрос посадочного расстояния не подымается во время капитального ремонта комнаты или в новострое.
Рекомендуется рассмотреть диаметр труб устройства и системы, где он будет врезаться. Трубы разного диаметра соединяются между собой переходниками. Избежать аварии от неправильного их подсоединения можно. Выбирается диаметр труб прибора так, чтобы они были не меньше, чем трубы системы. Иначе высокое давление жидкости в зауженных местах создаст аварийную ситуацию.
«Американки» используются в качестве соединительного разъемного элемента между сушилкой и стояком. Тогда прибор быстро и легко снимается со своего места.
Чтобы при аварии не приходилось останавливать жидкость в общем стояке, на него устанавливаются шаровые краны и байпас (перемычка). Это позволит отключать подачу жидкости только на полотенцесушитель, в остальной части квартиры остановки не будет.
Нельзя запорную арматуру устанавливать на трубах до байпаса и на самой перемычке. Если условие не будет выполнено, то будут появляться проблемы в работе сушки. Начнет падать циркуляция жидкости по стояку, снижается ее температура. Главная проблема, с которой приходится сталкиваться – это снижение напора воды по линии ее подачи в квартирах соседей.
Устройство монтируется согласно СНиП на высоте 1,2 м от уровня пола.
Между облицовкой стен и прибором выдерживается расстояние, которое зависит от диаметра его труб. Так, например, для змеевика с сечением до 2,5 см – рекомендуемое расстояние 3,5 и 4 см. Для модели с сечением 2,5 см – расстояние от 5 до 7 см.

Оригинальное окрашивание для маскировки коммуникаций ↑

Чаще всего стараются прикрыть змеевик не потому, что он старого образца, а из-за его некрасивой поверхности. Многолетние слои краски + ржавчина могут превратить идеально гладкий металл в бесформенное, бугристое «нечто», исправить которое обычным окрашиванием не получится.

Такой вид “полотенчика” испортит настроение любому.

Стоит подойти к вопросу с юмором, создать змеевик необычного, авангардного вида. Делается арт-объект просто:

покупают бумагу для оклеивания окон с нанесенным липким слоем;
разрезают острым ножом бухту пополам, чтобы получились полоски поуже:
заматывают весь полотенцесушитель этой бумагой, укладывая ее ровными витками;
получившуюся поверхность покрывают любой декоративной краской.

Если змеевик установлен почти впритык к стене, то бухта с бумагой не пролезет при обмотке через узкое пространство. Тогда придется отрывать отдельные полоски и наматывать.

Бумага для оклейки

Можно обернуть не всю трубу, а обмотать отдельные участки с равным промежутком. Получится декор, наподобие каната с узелками. Вам останется только раскрасить основную часть в один цвет, а намотанные «шишки» – в контрастный. Когда надумаете переселяться, слои бумаги просто срежете ножом прибору первоначальное состояние.

Особенности монтажа полотенцесушителей

Главным параметром полотенцесушителя является его размер. От него зависит отапливаемость помещения и количество размещаемых на изделии полотенец.

Размер полотенцесушителя выбирается исходя из площади ванной комнаты. В небольшом помещении не поместится большой полотенцесушитель, в просторном – в маленьком не будет смысла. Однако даже идеально подобранный размер полотенцесушителя имеет особенности размещения, связанные с типом подключения.

Водяной полотенцесушитель

Функционирование водяного полотенцесушителя зависит от центральной системы водоснабжения или отопления. Высоту и характер подключения полотенцесушителя необходимо рассчитывать, исходя из места расположения основных коммуникаций.

Подключение водяного полотенцесушителя может быть:

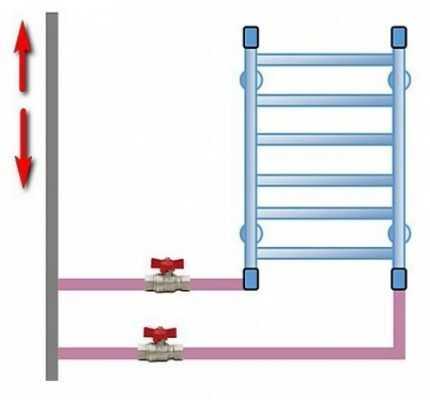

Боковым. Подводка к стояку с горячей водой слева или справа. При подключении не нарушает целостность оформления, поэтому может осуществляться после отделочных работ.
Диагональным. Обеспечивает хорошую циркуляцию воды в полотенцесушителе. Особенно актуально для систем со слабым напором.
Напольным. Актуально для просторных помещений, где на полу достаточно свободного пространства. Может использовать разборную систему подключения к основной трубе.

Электрический полотенцесушитель

Если Вы решили купить электрический полотенцесушитель – обратите внимание на технику безопасности при его подключении. Установка электрических моделей не требует вторжения в систему водоснабжения

Но зависимость от электричества накладывает свои нюансы. Место размещения электрического полотенцесушителя зависит от расположения влагозащищенной розетки

Установка электрических моделей не требует вторжения в систему водоснабжения. Но зависимость от электричества накладывает свои нюансы. Место размещения электрического полотенцесушителя зависит от расположения влагозащищенной розетки.

Разновидности полотенцесушителей

Водяные сушилки подключаются к отопительной системе или ГВС, поэтому их работа не связана с какими-либо эксплуатационными расходами. Но зато они не позволяют регулировать температуру и привязаны к местоположению трубопроводов. Кроме того, круглогодично такой прибор сможет работать только при подключении к системе ГВС, в которой вода постоянно циркулирует. За неимением таковой сушилку приходится врезать в контур отопления, так что несколько месяцев в году она бездействует.
Электрические модели снабжаются терморегулятором, термостатом, таймером и могут устанавливаться в любом месте. Но удовольствие это не бесплатное: за каждый киловатт придется платить согласно тарифам на электроэнергию. Нельзя забывать и об опасности поражения электротоком, вероятность которого в условиях повышенной влажности возрастает.

Standart — бронзовый водяной полотенцесушитель лесенка с боковым подключением

Несколько менее распространенными являются полотенцесушители из меди и алюминия.

Комбинированная модель и ее изготовление

Как базовая конструкция используется водяной полотенцесушитель, поэтому он покупается или изготавливается по собственному чертежу.

Для сборки потребуются материалы:

ТЭН, мощность от 150 Вт;
один кран Маевского;
два водяных крана с двусторонней резьбой для внутреннего и внешнего соединения, по ½ дюйму каждая;
ФУМ-лента или пакля;
разводной ключ.

Изготовление комбинированной «лесенки»:

выбирается один стояк, в него вкручиваются водяные краны сверху и снизу;
верхнее отверстие другого стояка закрывается краном Маевского;
в нижнее отверстие вставляется ТЭН.

Опираясь на знания о принципиальных различиях в работе каждого вида полотенцесушителя, подбирается модель, которая подходит под ваши пожелания

На подготовительном этапе внимание уделяется замерам и созданию чертежа будущей модели

В момент сборки важно провести качественно сборку конструкции и все соединения проверить на герметичность. Чтобы собрать самому полотенцесушитель, понадобится терпение и аккуратность в работе

Чтобы собрать самому полотенцесушитель, понадобится терпение и аккуратность в работе.

Большинство модель изготавливаются из нержавейки, а это требует определенных затрат. Если есть навыки в работе с сантехникой, то полотенцесушитель из полипропиленовых труб сделанный своими руками, станет экономной моделью. Для изготовления выбирается несложная конструкция с минимальным количеством соединительных мест.

Форма и материал для полотенцесушителя

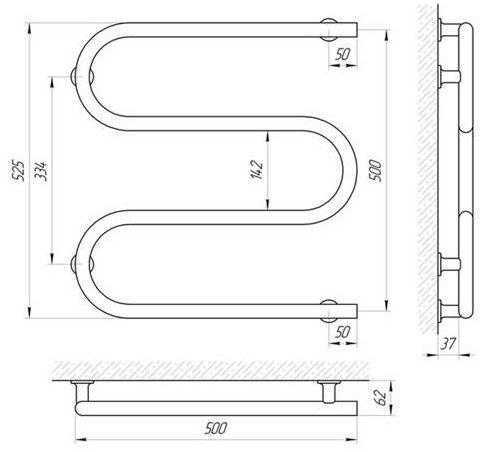

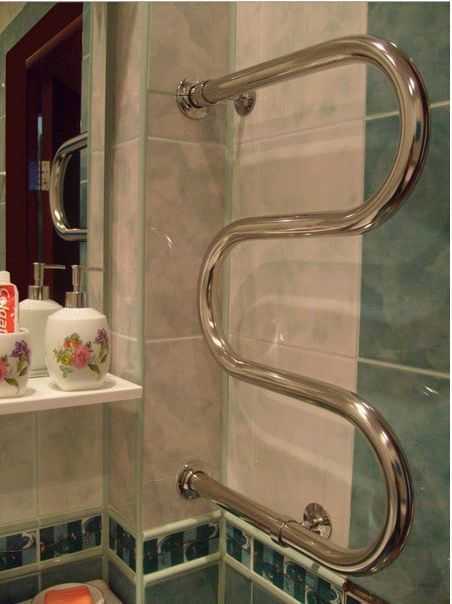

Самая распространенная и надежная сушилка — змеевик из бесшовных нержавеющих труб. Более современные модели выполняют в виде лесенки, скобы и их различных модификаций. Все модели можно разделить на две большие группы:

горизонтальные («змейка»);
вертикальные («лестница»).

Слабое место каждого полотенцесушителя – соединительные узлы. При большом количестве сварных швов в конструкции увеличивается опасность прорыва или протечки. Поэтому самой безопасной является сушилка из цельнотянутой трубы с минимумом соединительных элементов.

Для изготовления полотенцесушителей используют:

черный металл с наружным покрытием (хромирование);
нержавеющую сталь;
медь, латунь;
полипропилен.

Рассчитывая количество перекладин и поворотов для полотенцесушителя из полипропилена, учитывайте опасность избыточных соединительных узлов. Лучше обойтись простой конструкцией с минимально необходимым количеством фитингов, чем создать громоздкую сушилку, в которой часть планок не будет греться, а соединения могут подтекать.

Теплоносители для сушилки

По принципу работы полотенцесушители делятся на:

водяные: они монтируются к системе отопления или горячего водоснабжения (не потребуют расходов на эксплуатацию);
электрические: не зависят от отопительного сезона и отключений горячей воды (плата за электроэнергию увеличится);
комбинированные: работают от водоснабжения, когда есть отопление и горячая вода, а в остальное время обогреваются электрическими ТЭНами.

Проще всего монтировать полотенцесушитель на систему подачи горячей воды в ванной. Но хорошему мастеру под силу создать и электрический полотенцесушитель из полипропиленовых труб. Для этого понадобятся ТЭНы мощностью 110 Вт с внешней резьбой на полдюйма. В качестве контура можно использовать покупную водяную сушилку.

Монтаж полотенцесушителя

Ничего сложного в процедуре нет. В течение нескольких часов эту операцию можно проделать своими руками.

Разберем подробнее. Начинается все с демонтажа старого полотенцесушителя, если он, конечно, есть. Для этого нужно:

перекрыть горячую воду. В многоквартирных домах ЖЭК по запросу жителей обязан выполнить эту просьбу;
если сушитель для полотенец примонтирован по съемным схемам и не является непосредственной частью трубы с централизованной подачей теплой воды, просто откручиваем;
если открутить невозможно по любым причинам или же труба полотенцесушителя приварена к водопроводной трубе, обрезаем. Болгарка с этой задачей справляется на ура.

После монтируем новые краны. Для этого необходимо нарезать новую резьбу (если трубу срезали) плашкой подходящего диаметры, после чего устанавливаем запирающие краны.

Следующий этап – монтаж самого полотенцесушителя. Для этого нам понадобятся фитинги. В зависимости от схемы подключения, выбираем прямые или угловые.

Соединения на резьбе изолируем и уплотняем. С этой задачей хорошо справляется льняная подмотка или же лента ФУМ для резьбовых конических соединений. Полотенцесушитель подсоединяем к фитингам, крепления затягиваем потуже, но так, чтобы резьба не повредилась.

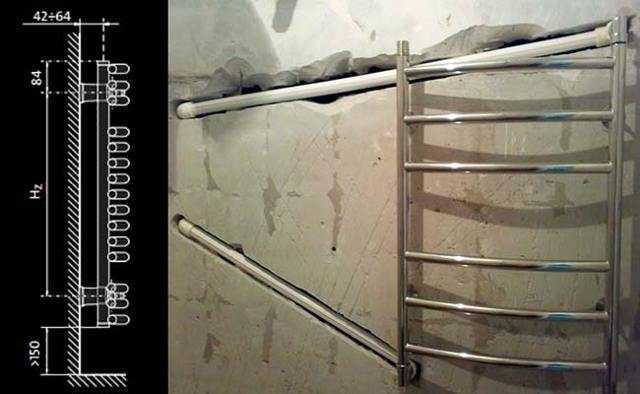

Крепление самого полотенцесушителя к стене осуществляется с помощью специальных держателей или хомутов. Расстояние от стены до трубы полотенцесушителя неслучайно и подбирается в зависимости от диаметра трубы:

от стены 40 мм и больше, при диаметре менее 25 мм;
от стены от 55 мм при диаметре 50 мм.

И финальный этап – проверка боем. При первом запуске внимательно следите за протечками на стыках. Если их нет – поздравляем, все прошло успешно.

Как сделать полотенцесушитель своими руками

Предлагаем изготовить как электрический, так и водяной полотенцесушитель. Их можно использовать в разных комнатах квартиры. Представляем подробную инструкцию по выполнению работ.

Делаем электрический полотенцесушитель своими руками

Для создания электрического прибора надо купить готовую водяную сушилку. Кроме него, потребуется ТЭН с мощностью 110 В и внешней резьбой на 1⁄2 дюйма. Потребуются также заглушки, кран Маевского изоляционные материалы.

Порядок работ

Порядок создания электрической сушилки выглядит следующим образом:

Из стоек подачи отопления выкручивают заглушки.
В нижнее отверстие закрепляют ТЭН. Используя лейку, в сушитель наливают рабочую жидкость, монтируют кран Маевского.
После окончания сборки можно включить устройство в розетку.

Таким образом будет проверен нагрев, и видно наличие протечек. Если всё в порядке, то можно начать установку готового устройства на стену.

Делаем водяной полотенцесушитель своими руками

Последовательность сборки водяного полотенцесушителя выглядит так:

На основании геометрических данных ванной комнаты и специальных расчётных таблиц можно рассчитать геометрию сушилки и на основании проведённого расчёта можно прикинуть эскиз конструкции.
Полученный эскиз позволит нарезать трубу на требующееся количество отрезков, из которых будет собрана конструкция.
Путём соединения отрезков и угловых отводов, в итоге будет получена змееподобная конструкция.
Отрезки труб и отводы соединяют при помощи сварки.

Для выполнения швов имеет смысл использовать полуавтоматическую сварку. Использование такого аппарата может обеспечить необходимое качество сварного соединения.

Как работает самодельный полотенцесушитель

По принципу работы самодельные сушилки делят на:

Водные. Монтируются в отопительную систему. Работа таких устройств зависит от сезона. Летом они не будут нагреваться. Можно обеспечить подачу жидкости из водопровода. Тогда полотенцесушитель будет нагреваться при включении горячего крана. Если долго не пользоваться системой, сушилка останется холодной. Преимуществом такого варианта является возможность сэкономить.
Электрические. Работают от сети. Преимуществом считается стабильный нагрев. В помещении не появляются сырость, плесень или грибок. Белье быстро сохнет. Недостаток — увеличение счета за электричество.
Комбинированные. Сочетают характеристики обоих вариантов. Такой полотенцесушитель удобен при постоянных перебоях в подаче горячей воды.

Нюансы подключения прибора, сделанного своими руками. Меры предосторожности при работе с разными материалами

Работа с материалами требует соблюдения элементарных мер предосторожности. При изготовлении полотенцесушителя из полипропилена необходимо использовать тефлоновую ФУМ-ленту для герметизации резьбы

Температура ванной комнаты, в которой монтируется конструкция, должна быть не ниже +5 °C.

Кроме того, важно сварку труб осуществлять специальным сварочным аппаратом. Во время сварочных работ требуется надевать защитные перчатки и очки

В помещении не должно находиться легковоспламеняющихся и горючих предметов. А сварочное оборудование должно находиться на специальной подставке.

Сварка медных труб осуществляется в хорошо проветриваемом помещении.

При этом требуется надевать индивидуальные средства защиты, такие как очки, спецодежда, респиратор и перчатки.

Внимание! Нарушение техники безопасности может привести к необратимым последствиям

Трубы из металла для изготовления водяного прибора

Расчеты мощности прибора выполняются, опираясь на площадь комнаты, где будет установлен полотенцесушитель, сделанный своими руками, влажность воздуха, наличие вентиляции. Рекомендуется показатель тепловой энергии в 150 Ватт на 1 м2 комнаты.

Способность прибора обогревать нужную площадь комнаты зависит от высоты и ширины изготавливаемого устройства. Эта зависимость отражена в таблице.

Размеры прибора: высота/ширина, м	Комната в м2
0,5/0,4; 0,5/0,5; 0,5/0,6	От 4,5 до 6,0
0,6/0,4; 0,6/0,5; 0,6/0,6	От 6,0 до 8,0
0,8/0,4; 0,8/0,5; 0,8/0,6	От 7,5 до 11,0
1,0/0,4; 1,0/0,5; 1,0/0,6	От 9,5 до 14,0
1,2/0,4; 1,2/0,5; 1,2/0,6	От 11,0 до 17,0

Например, для комнат с самой распространенной площадью 4,5-6,0 м2 монтируется модель с размерами 0,53/0,5 метров, указанных на предварительном чертеже.

Для установки полотенцесушителя закупаются материалы:

металлическая труба сечением 3,2/0,2 см, в длину 300 см;
отвод трубы углом с сечением 3,2/0,2 см – количество индивидуальное для каждой конструкции змейки;
«американка» и втулки для нее – по 4 штуки (зависит от модели);
крепежные элементы – 4 шт. (зависит от модели);
под крепеж количество декоративных шайб – 4 шт.;
шпилька М8;
под шпильку гайка М8.

Без подбора инструментов выполнить монтаж будет сложно:

инструмент для сварки;
набор электродов;
аргон;
болгарка;
диски по металлу;
фетровые и для шлифовки круги;
фломастер, рулетка.

Этапы изготовления полотенцесушителя из металлических труб

Алгоритм выполнения работ по изготовлению сушилки из металлических труб расписывается в качестве примера на модель с чертежа:

Вымеряются трубы необходимой длины.
Болгаркой отрезаются нужные куски.

Отрезки труб шлифуются и полируются кругами.

Соединяются куски труб с угловыми отводами в единую конструкцию.

Заготовка конструкции подсоединяется к отводам.
Сварочные швы шлифуются до тех пор, пока поверхность конструкции не становится гладкой.
Монтируются крепежные элементы.
Свободные концы соединяются с отводами стояка при помощи «американок».
Проверка всех соединений и последняя отшлифовка всей поверхности.

Монтаж и установка новой сушилки полотенец

Самостоятельный монтаж полотенцесушителя в ванной своими руками заключен в следующих действиях:

Подборка типа установки — водяного, электрического или комбинированного.

Электрическая сушилка для полотенец
Выбор способа подключения — к горячей воде или отопительному стояку.

Подключение полотенцесушилки к отопительному стояку
Фиксирование загодя собранной конструкции (змеевика-полотенцесушителя), приобретенной в строительном магазине, на кронштейны и соединение концов установки к стояку горячей воды или отопления.
Расчет расстояния от стены до оси алюминиевой трубы змеевка, которое зависит от диаметра самой трубы. К примеру, если диаметр трубы змеевика меньше 23 мм, то расстояние до стены рекомендуется взять по норме не менее 35 мм, при большем диаметре трубы — более 50 мм.
Проверка на герметичность закрепленного на кронштейнах змеевика.
Соблюдение при монтаже змеевика специального уклона (около 5-10 мм), чтобы вода, поступающая из отопительного стояка или трубы горячей воды, двигалась по схеме сверху вниз.

Мероприятие это достаточно сложное и ответственное, поэтому в случае неуверенности в своих возможностях лучше всего доверить смену змеевика в ванной профессиональным сантехникам. Они выполнят монтаж качественно, с гарантией, намного быстрее вас и за приемлемую сумму.

Варианты технических решений

Монтаж полотенцесушителя в частном доме может проводиться несколькими способами – врезка к основной системе отопления, установка на отдельный контур или подключение к горячему водоснабжению. Каждый вариант имеет свои преимущества и недостатки.

Полотенцесушитель на отдельном контуре отопления

Такой вариант установки подходит для любой модели водяных полотенцесушителей. Устройство подключается на отдельном закрытом контуре вместе с насосной группой.

Преимуществом использования такого способа монтажа является:

обеспечение обогрева ванной комнаты без применения радиаторов;
удобное использование независимо от времени года;
возможность установки любой конструкции водяного полотенцесушителя, что позволяет воплотить любые дизайнерские решения.

Полотенцесушитель на отдельном контуре отопления К недостаткам подключения устройства для сушки полотенец к отдельной отопительной ветке часто относят сложность монтажных работ. Для установки устройства требуется дополнительное оборудование, которое включает насос, отдельный коллекторный отвод и автоматику.

Подключение конструкции к контуру основного отопления

Такой способ подсоединения полотенцесушителя к отопительной системе менее затратный. Но для удобного использования устройства рекомендуется дополнительная установка ограничителя температуры. Это обусловлено сильным нагревом теплоносителя в подающем контуре, что часто становится причиной дискомфорта при прикасании к сушке руками.

Применение варианта подключения полотенцесушителя к основному отопительному контуру имеет свои достоинства:

возможность использования устройства в качестве основного обогрева ванной комнаты;
невысокие затраты монтажа;
применение для любых моделей с жидким теплоносителем.

Недостатком такой установки считается отключение приспособления на летний период вместе с отопительной системой.

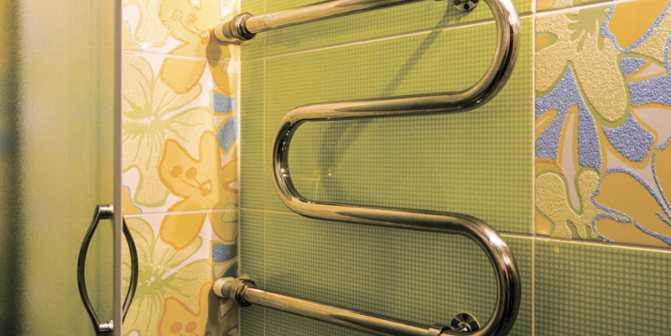

Подключение на горячую воду

Такой тип установки предполагает подсоединение полотенцесушителя к центральному ГВС. Вариант достаточно экономичный, так как не требует монтажа дополнительных приборов и успешно используется в квартирах.

К преимуществам данного типа подключения можно отнести:

бесперебойное использование при круглогодичной подаче горячей воды;
простота монтажных работ, отсутствие дополнительных затрат.

Подсоединение полотенцесушителя на горячую воду имеет свои недостатки:

для установки допускается использование только определенных моделей сушек, изготовленных из нержавейки стандартной формы;
ограниченная возможность использования в качестве основного обогрева ванной комнаты.

Мощность моделей сушек, которые предназначены для подключения к ГВС, составляет не более 200 ватт, поэтому установка в помещении без батарей отопления или теплого пола нецелесообразна.
