Расчёт производительности оборудования
Перед покупкой оборудования для монтажа принудительной вентиляции туалета и ванной проводят расчёты. Зная точный объём, назначение комнат, выбирают оптимальное по продуктивности оборудование (подробно о том, как все рассчитать и сделать монтаж принудительной вентиляции, читайте тут). Для каждой комнаты характерна своя кратность аэрации воздуха. Величина указывает, сколько раз освежится приток воздуха за один час
ВниманиеВанная с туалетом относятся к помещениям с повышенными показателями влажности, допустимое максимальное показание кратности аэрации приравнено к 10. Для расчёта продуктивности, полезности вытяжки высчитывают объём комнаты, умножив высоту на площадь
Полученное значение умножают на кратность воздухообмена. Результат, обозначенный в м3/ч, указывает на минимальную мощность вытяжки для санузла. Например, для ванной площадью 9 кв. метров с высотой стен 2,5 метра выполняют следующие расчёты: Объём комнаты: 2,5х9=16,8 м3.Показатель кратности воздухообмена для ванной комнаты.Производительность: Vвент = 16,8 м³ х (6…8) = 100…135 м³/ч. По расчётам, для ванной площадью 9 кв. м потребуется вентилятор мощностью 100…135 м³/ч. Для вентсистем с эффектом обратной тяги, чтобы преодолеть сопротивление отвода, расчётную производительность вентилятора увеличивают на 30% Заранее предусматривают отверстия для поступления воздуха, для чего оставляют двухсантиметровый просвет между дверью и полом, устанавливают решетчатые конструкции в нижней части дверей, ведущих в ванную, или просверливают отверстия.
Правила эксплуатации вытяжной системы
Чтобы оборудование служило как можно дольше нужно регулярно проводить профилактические работы. Ведь на лопастях вентилятора со временем скапливается пыль и грязь. Это не позволяет прибору работать на максимуме своих возможностей и обеспечивать достойный воздухообмен. Более того, если своевременно не проводить очистку, то устройство может выйти из строя.
Профилактические работы включают в себя регулярный осмотр вентиляционной системы на предмет засора и мытье лопастей вентилятора. Такой подход позволит даже в современном доме, отличающемся высокой герметичностью, всегда дышать свежим и чистым воздухом.
Диагностика текущей системы при ее наличии
Перед тем как начать модернизировать вентиляционную систему либо чистить ее фильтры, необходимо провести плановую диагностику. Состояние вентиляционного устройства, установленного по принципу «в ванну через туалет» должно быть изучено досконально. Не нужно ленится снимать решетки и чистить от пыли входы и выходы каналов.
Для начала необходимо найти причины плохой тяги и проверить систему вентиляции. Для этого перед вентиляционным отверстием необходимо поместить бумажный лист. Если бумажный лист сильно притягивается к вентиляционным нишам, значит, тяга присутствует. В случае, если лист недвижим — значит в системе явное отсутствие тяги вентиляции.
Необходимо помнить, что устройство системы таково, что перепад давлений осуществляется за счет перепада температур, поэтому в знойный летний день тяга в несколько раз более слабая, чем зимой или осенью.
Однако даже, если тяга присутствует, и обмен воздушными массами происходит отлично, необходимо понимать, что это не гарантирует на 100% полную исправность работы вентиляционных систем.
Нужно в обязательном порядке проверять состояние канала максимально как этого позволяет ситуация. Каналы бывают загромождены разными предметами, паутиной, пылью или осколками бетона и кирпича после глобального ремонта. После того как система чистая, препятствий на пути у воздуха больше нет, а сами вентиляционные устройства чистые, можно приступать к модернизации и улучшению самой системы.
Проверку с листом бумаги необходимо проводить дважды: первый раз с закрытыми дверями, второй раз — с открытыми.
Проверку при наличии открытой двери желательно проводить тоже дважды — при открытых источниках воздуха (открыть окно или входную дверь) и при полностью закрытых.
Если после герметизации тяга снизилась почти до нуля, значит необходимо задуматься о дополнительных вентиляторах или компактных устройствах для проветривания.
В дверях ванных комнат и туалетах устанавливают специализированные решетки — через них воздух поступает внутрь даже при полностью закрытых дверях.
Вентиляция в ванной комнате — как сделать своими руками: особенности монтажа
В условиях современной квартиры (дома) устройство принудительной вентиляции – вопрос, практически не подлежащий обсуждению. В этом можно убедиться самостоятельно, проведя «спичечный» тест. К вентиляционному отверстию поднесите зажженную спичку – при нормальной интенсивности вентиляции поток воздуха должен потушить огонь.
| Модель | Звуковое давление, дБ | Мощность двигателя, Вт | Производитель-ность, м3/час | Дизайн |
|---|---|---|---|---|
|
Soler&Palau TDM-200 1 980 руб. |
40 | 25 | 200 | |
|
Blauberg Sileo 125 2 860 руб. |
32 | 17 | 197 | |
|
Electrolux EAFM – 150 1 900 руб. |
32 | 25 | 320 |
Подготовка и организация вентиляции в ванной комнате и туалете начинается с выбора типа вентилятора:
Канальный – монтируется в воздуховоде (воздушном канале), достаточно мощный и производительный, подходит для больших санузлов, оптимально устанавливать при проведении ремонта.
Радиальный – монтируется непосредственно на вентиляционном отверстии, достаточно прост в установке. В нем устанавливается обратный клапан, предотвращающий возврат удаленного воздуха назад в помещение.
1
3
Выбирая вентилятор, особое внимание следует уделить следующим характеристикам:
Производительность – естественно, она напрямую зависит от объема помещения. Приблизительно мощность можно рассчитать по формуле: для ванной – объем комнаты, умноженный на 7, для туалета – объем умножить на 8. При этом следует учесть и пропускную способность вентиляционной шахты: если она невелика, то вентилятор не сможет «продавить» большой объем воздуха, будет работать шумно, с перегрузкой, в худшем случае грязный воздух начнет поступать к соседям.
| Площадь ванной/высота потолка | 2,5 | 2,7 | 3 | 3,2 | 3,5 | 4 |
|---|---|---|---|---|---|---|
| 6 | 234 | 253 | 281 | 300 | 328 | 374 |
| 7 | 273 | 295 | 328 | 349 | 382 | 437 |
| 8 | 312 | 337 | 374 | 399 | 437 | 499 |
| 9 | 351 | 379 | 421 | 449 | 491 | 562 |
| 10 | 390 | 421 | 468 | 499 | 546 | 624 |
| 11 | 429 | 463 | 515 | 549 | 601 | 686 |
| 12 | 468 | 505 | 562 | 599 | 655 | 749 |
| 13 | 507 | 548 | 608 | 649 | 710 | 811 |
| 14 | 546 | 590 | 655 | 699 | 764 | 874 |
| 15 | 585 | 632 | 702 | 749 | 819 | 936 |
Формула расчета объема воздуха для полного воздухообмена
Безопасность – степень защиты от попадания в корпус влаги, что может вызвать короткое замыкание и выход вентилятора из строя плюс возможность возгорания проводки.
| Модель | Звуковое давление, дБ | Мощность двигателя, Вт | Производитель-ность, м3/час | Дизайн |
|---|---|---|---|---|
|
Maico ER 60 18 732 руб. |
26 | 21 | 62 | |
|
Вентс ЦФ 100 3 248 руб. |
38 | 29 | 122 | |
|
Blauberg — Valeo 60 13 764 руб. |
45 | 30 | 320 |
Функциональность – определяется в основном возможностью подключения вентилятора. Он может иметь отдельный выключатель или быть совмещенным с осветительными приборами – вентилятор начинает работать одновременно с включением света и продолжает функционирование еще некоторое время после его отключения. Более современные модели (особенно рассчитанные на установку в ванной) имеют датчики влажности, автоматически включающие вентилятор при достижении заданного уровня влажности.
Обустраивая вентиляцию в санузле, следует учитывать несколько факторов:
Вытяжку необходимо устанавливать по возможности максимально высоко, под самым потолком – именно там скапливается теплый и богатый водяным паром воздух.
Вентиляцию необходимо располагать максимально высоко под потолком или непосредственно на нем
Установку вентилятора можно выполнить своими руками, но лучше предоставить это специалистам
Периодически необходимо проводить чистку вентиляционной решетки
Даже несмотря на то что современные вентиляторы имеют достаточную защиту от попадания влаги, размещать их стоит подальше от источников воды, чтобы свести к минимуму вероятность короткого замыкания.
Вытяжку необходимо устанавливать напротив входной двери, которая в ванной (туалете) является главным источником поступления воздуха в помещение. При монтаже вентилятора для ванной на одной стене с входной дверью циркуляция воздушных потоков нарушается и существенно ослабевает. Чтобы обеспечить стабильную вентиляцию санузла, следует отказаться от плотно закрываемых дверей, выбирая один из вариантов – оставить щель внизу либо дверь с отверстиями.
Для эффективного воздухообмена вытяжные отверстия лучше оборудовать напротив двери
Схема монтажа вентиляции в объединенном санузле
При правильной установке вытяжки весь ее рабочий корпус оказывается утоплен в шахту, на стене остается заметной только декоративная решетка.
Прокладка из силиконового герметика между стеной и основанием прибора (декоративной решеткой) снизит шум от вибрации работающего вентилятора.
Огромный ассортимент вентиляционных решеток поможет подобрать наиболее подходящий вариант для вашего интерьера
1
4
Советы по монтажу
Мастера советуют людям, впервые столкнувшимся с установкой вентиляционной системы в туалете и ванной комнате, обеспечить поступление свежего воздуха. Иначе эффективность работы вытяжного устройства сводится к нулю (как произвести монтаж вентиляции?).
Покупать дорогие крупногабаритные системы необязательно. Достаточно подобрать устройство, предварительно грамотно рассчитав необходимую мощность.
Наличие ионизатора, очистителя воздуха, кондиционера, бытового увлажнителя не отменяет необходимости монтажа вентиляции, так как ни одно из перечисленных устройств не способствует притоку свежего воздуха
Рекомендуется при установке вентилятора обращать внимание на мощность бытовой электропроводки. Устройство характеризуется двумя основными параметрами — мощность и давление
Эти параметры зависят друг от друга, их учитывают во избежание повреждений кабеля из-за перегрузки сети.
После завершения монтажа нужно проверить работу вентилятора, прислонив бумажный лист или поднеся включённую зажигалку. Если пламя не меняет положения, для устранения проблемы вызывают специалиста, особенно при встроенных в систему навесных приборов — датчиков, термометров, дистанционных пультов, внешних интерфейсов.
К вопросу установки вытяжного вентилятора подходят ответственно. При выборе прибора учитывают производителя, качество оборудования, производительность и размеры. Установив вытяжку в санузле, можно предупредить появление конденсата, неприятного запаха, а помещение — обеспечить чистым сухим воздухом. Чтобы помещение бани, гаража, кухни, погреба, подвала, котельной было комфортным, безопасным, необходимо сделать качественную систему вентиляции. На нашем сайте вы найдете инструкция по установке вентиляции своими руками.
Выбираем вентилятор для вытяжки
Хотите знать, как правильно сделать вентиляцию? Подбирайте модель электрического вентилятора с учетом характеристик и функций, указанных ниже.
Разновидности вытяжных вентиляторов
Производительность вентилятора
Для расчета воспользуемся такой величиной как кратность воздухообмена. Для санузла (туалета и ванной) этот показатель лежит в пределах 6…8 и означает, сколько раз за 1 час должен обновляться воздух в помещении.
Пример. Площадь ванной — 9 м², высота — 2,5 м.
Вычисляем объем помещения:
V = 9 м² х 2,5 м = 16,8 м³
Производительность:
Vвент = 16,8 м³ х (6…8) = 100…135 м³/ч
По расчету мощность вашего вентилятора должна быть не меньше 100…135 м³/ч. Но, этот расчет не подходит для вентиляционных систем с эффектом обратной тягой. Для того чтобы «продавить» сопротивление канала потребуется более мощный кулер. Насколько более мощный? Рекомендуем увеличить расчетную производительность вентилятора на 30% Vвент. Это должно компенсировать аэродинамическое сопротивление канала на отрезке «квартира — вход в шахту».
Присоединительный размер. Перед тем как идти в магазин, снимите размеры с вентиляционного канала. Чаще всего встречаются сечения: 130х130 мм или Ø 100, 125, 150 мм.
Потребляемая электрическая мощность. Лежит в пределах 50…200 Вт, зависит от скорости вращения лопастей. Многие отдают предпочтение электровентиляторам с несколькими скоростными режимами.
Тип двигателя. Для ванной и туалета оптимальны вентиляторы с низковольтным (12-24В) асинхронным двигателем. Они характеризуются низким уровнем шума, безопасны в эксплуатации и довольно надежны.
По конструктивному исполнению различают: осевые и центробежные вентиляторы. Осевые просты в установке, но имеют сравнительно невысокую производительность. При высоких аэродинамических сопротивлениях и разветвленной системе вентиляции целесообразно ставить центробежные или канальные вентиляторы.
Степень защиты корпуса
Обратите внимание, как расположено отверстие вентканала относительно ванной (душевой кабинки). Если установка вентилятора в ванной комнате будет производиться непосредственно над ванной или в зоне душевой кабинки, то степень защиты его корпуса должна быть не ниже IP25.
Опции.
⇒ Обратный клапан
Бывают трех видов: управляемые, на пружине и пассивные. В быту чаще всего используются самозахлопывающиеся, на пружине. Как только кулер прекращает свою работу, управляющий механизм перекрывает сечение заслонкой. При наличии в вентиляции обратной тяги рекомендуем покупать вентиляторы со встроенным обратным клапаном.
⇒ Таймер. Устройство для подачи воздуха включается одновременно с освещением, выключается автоматически, с задержкой. Время задержки выставляется на таймере.
⇒ Датчик влажности или гидростат. Для тех, чья цель установка вытяжки в ванной, эта опция будет полезной. Датчик включает вентилятор, если уровень влажности в санузле превышает заданный (рекомендуемый диапазон 45…70%).
⇒ Датчик движения. Если вентиляторы с датчиками влажности ставят чаще всего в ванную комнату, то для туалета выбирают оборудование со встроенным датчиком движения. Между собой они различаются зоной действия и углом обзора. После того как датчик обнаруживает движение он включает вентилятор. Время работы выставляется по таймеру.
В отдельной статье мы подробно рассмотрели как выбрать вентилятор для ванной.
Типы вентиляции
Санитарно-гигиенические и строительные нормы утверждают, что принудительная вентиляция в ванной комнате и туалете является предпочтительной. Однако следует учесть, что существует еще несколько признаков, по которым различают подобные системы.
По назначению выделяются приточная, вытяжная и смешанная вентиляция. В первом случае дополнительное оборудование обеспечивает поступление свежего воздуха в помещение. При этом образуется избыточное давление. Оно заставляет старые воздушные массы покидать комнату через выходные вентиляционные каналы.
Вытяжной тип системы предусматривает наличие вентилятора непосредственно на шахте канала. В некоторых случаях применяется комбинированный способ. Он предполагает оба типа обустройства систем.
Различается вентиляция и по конструкции. Бывает канальная и бесканальная вытяжка. Второй вариант предполагает передвижение воздушных масс через обустроенные отверстия в стенах между помещениями. Например, это может быть вентиляция ванной комнаты через туалет или наоборот. В одном из этих помещений есть выход в общую по дому вытяжную шахту. Воздух со второго помещения сначала через отверстие в стене попадает в первую комнату, а уже после этого смешанные массы выходят по каналу из квартиры.
Однако канальная вентиляция является более эффективной. Она предполагает подведение вытяжной шахты непосредственно к помещениям с повышенной влажностью. Это обеспечивает полноценный воздухообмен в санузле.
Как сделать вентиляцию в санузле своими руками
Сделать вентиляцию в частном доме своими руками – это в первую очередь определиться, где это помещение расположено относительно других комнат. Здесь вариантов много, но самый удобный вариант, если их стена внешняя. Для естественной вентиляции надо просто сделать в стене отверстие под воздуховод, установить его туда с выводом на улицу и подсоединить его к вертикальному стояку, который собрать своими руками. Стояк должен быть поднят выше крыши на 1 м, и его придется теплоизолировать. Если делается принудительная вентиляция, то со стороны комнаты надо установить на стену оконный или канальный вентилятор.
Если такой стены у туалета и ванной нет, тогда придется вести воздуховод через другие комнаты. Обычно это делают через кухню, объединяя общую систему в одну. То есть, от туалета и ванной ведется горизонтальный участок воздуховода под потолком через кухню, к которому подсоединяют отвод и для кухонного пространства. Воздуховод выводят через кухонную стену на улицу. После монтажа можно сделать декорирование вентиляции с помощью коробов из пластика, дерева, гипсокартона.
С помощью вытяжного вентилятора
Если делается принудительная схема вытяжной вентиляции, тогда вентилятор устанавливается снаружи общей магистрали. Если естественная, тогда воздуховод выводится на улицу выше конька кровли.
Здесь важно правильно выбрать тип вентиляторной установки. По понятным причинам это не может быть накладная конструкции
Здесь подойдет или канальный вид, или радиальный, или крышной. Самый простой в плане установки – канальный вентилятор. Он просто вставляется в стену, а уже к нему присоединяются воздуховод от горизонтального участка, прошедший по кухне, с другой стороны небольшой высоты стояк. Хотя и здесь лучше вывод сделать выше крыши, чтобы неприятные запахи не просачивались обратно в дом.
Монтировать воздуховоды просто, потому что они собираются или по принципу раструбной системы (одна в одну), или при помощи специальных переходников на хомуты или на герметик. Канальный вентилятор просто вставляется в стену, ни к чему не прикрепляясь. Единственное, что надо сделать, это запенить пространство между стеной и трубой.
С помощью приточного клапана
Приточный клапан – это труба в стене, закрытая с внешней стороны сеткой, а с внутренней фильтром. Получается так, что воздух просто проходит по трубе, попадая в помещение ванной или туалета в частном доме. Неплохой вариант, но лучше выбирать клапаны с регулятором зазора и утеплителем внутри трубы. Этот вариант дает возможность регулировать подачу притока свежего воздуха через стену.
Понятно, что сам клапан вопроса воздухообмена не решает. Он предназначен именно для прямого попадания воздуха с улицы внутрь помещения. Отток все равно производится через установленный стояк. А сам воздушный клапан устанавливается точно так же, как канальный вентилятор. То есть высверливается в стене сквозное отверстие, куда прибор и вставляется. И также зазор между ним и стеной заполняется монтажной пеной. Никаких крепежей. То есть, самое сложное в его монтаже – сверление отверстия.
Сложные системы вентиляции
Отдельные системы сложного типа в ванной и туалете частного дома не используются. То есть, специально для отдельно взятых комнат нет вентиляционных систем. Сложные могут быть установлены на весь дом с подключением в схему туалета и ванной. При этом конструкция может быть очень сложной: с фильтрацией, гасителями шумов, рекуператорами, с помощью которые нагревается приточный воздух. В некоторые модели производители добавляют калориферы электрические или водяные.
Это на самом деле сложные по схеме и количеству оборудования вентиляционные системы. Но надо отдать должное, что они на сегодняшний день являются и самыми эффективными. Их конструкция – это блок, в котором располагаются все вышеобозначенные приборы, и сеть разбросанных по всему дому воздуховодов как для приточного участка, так и для вытяжного. Обычно блок устанавливается на чердаке, здесь же собирается схема вентиляционных труб с вводом в комнаты через потолок.
Такие системы сложны для сборки своими руками. Поэтому их монтажом занимаются профессионалы. Хотя производители уверяют, что их конструкции собираются по модульному принципу, как большой конструктор.
Мощность
Мощность является важным критерием при выборе, от этого показателя зависит уровень вентиляции. Приобретать вытяжку следует только после расчёта показателя для конкретного помещения. Для этого необходимо перемножить высоту потолка на ширину и длину комнаты, после этого умножить полученное число на 8.
Восьмёрка является стандартным показателем, согласно санитарным нормам. То есть за 1 час воздух в санузле должен смениться не менее 8 раз. Это позволит предотвратить образование плесени и грибка на поверхностях. Если взять стандартную ванную комнату в квартире, где длина составляет 1,7 м, ширина — 1,5 м, высота — 2,5 м, то мощность вытяжки не должна быть менее 51 кубического метра.
Вентиляция в ванной комнате — как сделать своими руками: особенности монтажа
В условиях современной квартиры (дома) устройство принудительной вентиляции – вопрос, практически не подлежащий обсуждению. В этом можно убедиться самостоятельно, проведя «спичечный» тест. К вентиляционному отверстию поднесите зажженную спичку – при нормальной интенсивности вентиляции поток воздуха должен потушить огонь.
| Модель | Звуковое давление, дБ | Мощность двигателя, Вт | Производитель-ность, м3/час | Дизайн |
|---|---|---|---|---|
|
Soler&Palau TDM-200 1 980 руб. |
40 | 25 | 200 | |
|
Blauberg Sileo 125 2 860 руб. |
32 | 17 | 197 | |
|
Electrolux EAFM – 150 1 900 руб. |
32 | 25 | 320 |
Подготовка и организация вентиляции в ванной комнате и туалете начинается с выбора типа вентилятора:
Канальный – монтируется в воздуховоде (воздушном канале), достаточно мощный и производительный, подходит для больших санузлов, оптимально устанавливать при проведении ремонта.
Радиальный – монтируется непосредственно на вентиляционном отверстии, достаточно прост в установке. В нем устанавливается обратный клапан, предотвращающий возврат удаленного воздуха назад в помещение.
1 3
Выбирая вентилятор, особое внимание следует уделить следующим характеристикам:
Производительность – естественно, она напрямую зависит от объема помещения. Приблизительно мощность можно рассчитать по формуле: для ванной – объем комнаты, умноженный на 7, для туалета – объем умножить на 8. При этом следует учесть и пропускную способность вентиляционной шахты: если она невелика, то вентилятор не сможет «продавить» большой объем воздуха, будет работать шумно, с перегрузкой, в худшем случае грязный воздух начнет поступать к соседям.
| Площадь ванной/высота потолка | 2,5 | 2,7 | 3 | 3,2 | 3,5 | 4 |
|---|---|---|---|---|---|---|
| 6 | 234 | 253 | 281 | 300 | 328 | 374 |
| 7 | 273 | 295 | 328 | 349 | 382 | 437 |
| 8 | 312 | 337 | 374 | 399 | 437 | 499 |
| 9 | 351 | 379 | 421 | 449 | 491 | 562 |
| 10 | 390 | 421 | 468 | 499 | 546 | 624 |
| 11 | 429 | 463 | 515 | 549 | 601 | 686 |
| 12 | 468 | 505 | 562 | 599 | 655 | 749 |
| 13 | 507 | 548 | 608 | 649 | 710 | 811 |
| 14 | 546 | 590 | 655 | 699 | 764 | 874 |
| 15 | 585 | 632 | 702 | 749 | 819 | 936 |
Формула расчета объема воздуха для полного воздухообмена
Безопасность – степень защиты от попадания в корпус влаги, что может вызвать короткое замыкание и выход вентилятора из строя плюс возможность возгорания проводки.
| Модель | Звуковое давление, дБ | Мощность двигателя, Вт | Производитель-ность, м3/час | Дизайн |
|---|---|---|---|---|
|
Maico ER 60 18 732 руб. |
26 | 21 | 62 | |
|
Вентс ЦФ 100 3 248 руб. |
38 | 29 | 122 | |
|
Blauberg — Valeo 60 13 764 руб. |
45 | 30 | 320 |
Функциональность – определяется в основном возможностью подключения вентилятора. Он может иметь отдельный выключатель или быть совмещенным с осветительными приборами – вентилятор начинает работать одновременно с включением света и продолжает функционирование еще некоторое время после его отключения. Более современные модели (особенно рассчитанные на установку в ванной) имеют датчики влажности, автоматически включающие вентилятор при достижении заданного уровня влажности.
Обустраивая вентиляцию в санузле, следует учитывать несколько факторов:
Вытяжку необходимо устанавливать по возможности максимально высоко, под самым потолком – именно там скапливается теплый и богатый водяным паром воздух.
Вентиляцию необходимо располагать максимально высоко под потолком или непосредственно на нем
Установку вентилятора можно выполнить своими руками, но лучше предоставить это специалистам
Периодически необходимо проводить чистку вентиляционной решетки
Даже несмотря на то что современные вентиляторы имеют достаточную защиту от попадания влаги, размещать их стоит подальше от источников воды, чтобы свести к минимуму вероятность короткого замыкания.
Вытяжку необходимо устанавливать напротив входной двери, которая в ванной (туалете) является главным источником поступления воздуха в помещение. При монтаже вентилятора для ванной на одной стене с входной дверью циркуляция воздушных потоков нарушается и существенно ослабевает. Чтобы обеспечить стабильную вентиляцию санузла, следует отказаться от плотно закрываемых дверей, выбирая один из вариантов – оставить щель внизу либо дверь с отверстиями.
Для эффективного воздухообмена вытяжные отверстия лучше оборудовать напротив двери
Схема монтажа вентиляции в объединенном санузле
При правильной установке вытяжки весь ее рабочий корпус оказывается утоплен в шахту, на стене остается заметной только декоративная решетка.
Прокладка из силиконового герметика между стеной и основанием прибора (декоративной решеткой) снизит шум от вибрации работающего вентилятора.
Огромный ассортимент вентиляционных решеток поможет подобрать наиболее подходящий вариант для вашего интерьера
1 4
Особенности вентилирования санузла в деревянном доме
В коттедже система воздухообмена закладывается при составлении проекта. Вытяжные отверстия чаще всего предусматриваются в помещениях интенсивной эксплуатации, таких как кухня, ванная комната, туалет. Если санузел расположен на первом этаже, в нем можно организовать естественный воздухообмен. Но когда гигиенических помещений несколько, они расположены на разных этажах — потребуется вентиляция принудительного побуждения.
Загрязненный влажный воздух из деревянного дома необходимо удалить как можно быстрее, чтобы он не повредил древесину, мебель. Это предъявляет повышенные требования к вентиляции такого сооружения. Эффективным вариантом будет вывод отработанных потоков, обустроенный механическим способом.
Совет: не стоит для регуляции микроклимата в санузле применять кондиционер — пересушивание воздуха может спровоцировать растрескивание дерева.
Как осуществляется монтаж вентиляции в санузле
Установка системы воздухообмена в ванной комнате и туалете не представляет трудностей, если в доме, или квартире уже имеются шахты, проходящие за стеной данных помещений. Достаточно установить вентилятор в нишу вытяжного отверстия.
Если вытяжной канал расположен ближе к туалету, а ванна обустроена отдельно, необходимо предусмотреть вентиляционные отверстия в верхней части перегородки между этими помещениями. Вентилятор устанавливают в канал, непосредственно соединенный с шахтой.
Трудности с организацией воздухообмена в санузле могут возникнуть, если вентшахта расположена вдали от помещения. В этом случае потребуется прокладка дополнительной магистрали, в которую необходимо вмонтировать вытяжной вентилятор. Данная конструкция займет часть места под потолком, потребует последующей маскирующей обшивки гипсокартоном, отделки.
Вентиляционный короб может быть:
- пластиковым — имеет круглое или прямоугольное сечение, легко монтируется, воздух по нему передвигается бесшумно;
- алюминиевым — с гладкими, или гофрированными стенками. Используется для прокладки коротких воздуховодов в труднодоступных местах.
Учтите: если предстоит прокладка венттрубы, ее лучше осуществлять до начала ремонта. Установка вентилятора и решеток осуществляется уже после отделки.
Для чего нужна вентиляция?
Мнение о том, что отсутствие вентиляционной шахты в ванной и туалете приведет только к запотеванию зеркал, в корне ошибочно. Основная проблема заключается в появлении грибка (чаще всего его можно заметить на швах между плиткой) и ржавчины на поверхности техники и мебели.
Нередко именно из-за неправильно спроектированной вентсистемы коррозия поражает рабочие детали стиральной машины, что и является причиной ее поломки. Этим список проблем, к которым приводит отсутствие интенсивного воздухообмена, не заканчивается. В итоге плохая вентиляция окажет губительное влияние на здоровье жильцов.
Вентиляция в ванной комнате — рекомендации по монтажу
Чтобы добиться правильной, надежной вентиляции в ванной и туалете можно установить вытяжной вентилятор, который монтируется прямо в отверстии вентиляционной шахты. Выбирая вентилятор, учитывайте, что прибору придется работать в условиях, повышенной влажности. Мощность его должна быть приблизительно 100 кубометров/час.
Чтобы узнать, какой мощности вентилятор нужен для вашего помещения, умножьте объем ванной комнаты на нужную кратность воздушного обмена. Вентилятор должен быть с брызгозащитой, чтобы предотвратить возможность появления короткого замыкания и возгорания электропроводки
Устройство, производительность которого достаточно высока, может стать причиной изменения или даже опасного нарушения воздухообмена в вентиляционной шахте. Выбирайте модель, у которых есть встроенный датчик движения, определяющий чье-либо присутствие и автоматически включающийся. Есть вентиляторы с гигрометром – прибором, который реагирует на колебания уровня влажности.
В том случае если вы затеете перепланировку ванной комнаты, вам может потребоваться сделать промежуточный воздуховод, который станет связующим звеном между шахтным отверстием и непосредственно вентилятором. В основном, он закрепляется под самым потолком, а потом закрывается гипсокартоном.
Схема промежуточного воздуховода
Воздуховоды бывают трех видов: гибкие, жесткие, полужесткие. Каждый из видов лучше подходит под какие-то конкретные ситуации.
Народные умельцы придумали собственный способ создания дополнительной вентиляции в ванной комнате. Причем способ этот не требует абсолютно никаких финансовых затрат. Достаточно просто под дверью ванной комнаты проделать, или оставить щель в 1-2 сантиметра. Так вы получите в помещении хороший воздушный обмен, зеркала никогда не запотеют, а мебель сохранит свой первоначальный внешний вид и прослужит значительно дольше. Если планируете монтаж теплого пола под плитку, то знайте — в ванной комнате уровень пола поднимается на пару сантиметров.
Что такое вентиляция и для чего она нужна
Вентиляционная система в жилье решает следующие основные задачи:
- Насыщает помещение кислородом, что позволяет нормально функционировать человеческому организму.
- Снижает концентрацию вредных веществ в воздухе, которые выделяются от отделки, мебели и текстильного оформления интерьера.
- Устраняет излишки углекислого газа, который образуется в процессе жизнедеятельности человека.
- Удаляет продукты распада, образующиеся во время горения газовых приборов.
- Вытягивает мелкую взвесь ворсинок, которые образуются от текстильного оформления комнат и одежды человека. Избежать этого невозможно, так как любое трение о ткань вызывает разрушение микроволокон.
- Также на качество воздуха в комнате негативно влияют домашние животные и некоторые виды растений.
- Снижает уровень конденсата. А это, в свою очередь, препятствует образованию плесневых грибов и выделению их спор в воздух.
Нередко именно из-за неправильно спроектированной вентсистемы коррозия поражает рабочие детали стиральной машины, что и является причиной ее поломки.
Важно понимать, что избежать практически всех факторов, влияющих негативно на воздуха, невозможно. Да и не стоит даже пытаться этого делать
Важно просто сконструировать в частном доме правильно вентиляцию или оформите ее корректно, по всем правилам, в квартире.
Существуют специальные нормы, которых нужно придерживаться при организации принудительного воздухообмена в комнатах с повышенными показателями влажности.
Составляющие и материалы системы в квартирах и частных домах
В частных домах состоит из следующих элементов
- Воздуховод. Труба прямоугольного сечения длиной 0,5, 1 или 2 метра. Устанавливаются под потолком, не требуют лишнего пространства.

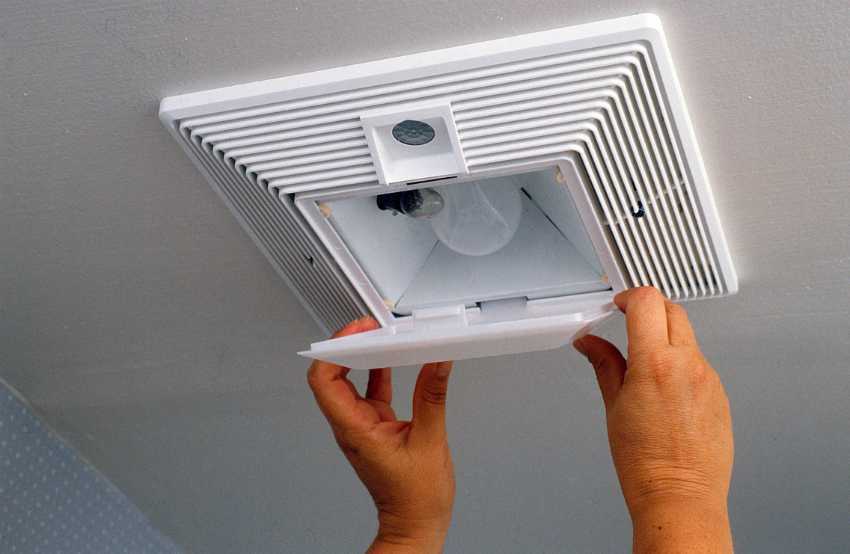

- Вентилятор — наружный, выступающий над поверхностью, или встраиваемый. Первый используют для вентилирования небольшого помещения, второй — в сложных многоходовых системах.
- Поворотное колено для соединения углов прямоугольных труб. Производятся вертикальные и горизонтальные модели.
- Соединительный фитинг. Сопрягает прямые участки системы вентиляции.
- Обратный клапан. Предотвращает попадание насекомых и мусора из вентиляционной шахты в помещение (как сделать обратный клапан для вентиляции своими руками?).
