Уклон канализационной трубы по снип: таблицы, памятка и правила расчета

Гидравлический расчёт внутренней канализации

Устройство

Обычно, выполняя расчет внутренней канализации, за основу берут формулы, при помощи которых можно выяснить внутреннее водопотребление дома. Известно, что расход воды зависит, причем напрямую, от ее потребления. Правильно проведенный гидравлический расчет внутренней канализации опирается на:

  • Тип сточных вод.
  • Объём их расхода.
  • Уклоны трубопроводов, расположенных в канализации.
  • Тип труб.

Если расход стоков малый и составляет до 8 л/с, тогда расчёт канализационных сетей производится по формуле:

Первый параметр qв формулы означает потребление воды и измеряется в литрах в секунду. Второй параметр qок показывает расход стоков от прибора с предельным секундным расходом.

Однако если расход стоков превышает 8 л/с, гидравлический расчет канализационных трубопроводов будет происходить по формуле, в которой параметр qок отсутствует.

Если используются 150-миллиметровые трубы (включительно), скорость течения стоков берется 0,7 м/с.

Наполнение трубопроводов определяется делением высоты слоя воды h на диаметр трубы d. Если это 100-миллиметровый трубопровод, то значение наполнения должно быть не выше 0,5 и не ниже 0,3. Если диаметр превышает 100 мм, а уклон i = 0,008, верхний предел наполнения увеличивается до 0, 6. При транспортировке условно наполнение трубопроводов может равняться 0, 8, независимо от диаметра изделий.

Уклоны трубопроводов, имеющих диаметр 50 мм, должны быть выполнены в рамках 0,025-0,035. Для 100-миллиметровых труб это значение составляет 0,012-0,02, для 150-миллиметровых —0,007-0,01. А максимальный уклон трубопровода должен быть меньше 0,15. Только для участков, имеющих длину до полутора метров, делаются исключения.

Если трубопроводы будут транспортировать чересчур большое количество загрязнений, их уклон надо рассчитывать, исходя из скорости движения стоков.

СНиП

При проектировании канализации принято руководствоваться не формулами, а значениями, поданными в СНиПах. Монтаж внутри здания регулируется требованиями раздела 2.04.01-85, а наружная прокладка – разделом 2.04.04-85.


Различные методики вычисления нужны для многоэтажных зданий и больших жилых комплексов.

Все цифры приводятся в виде коэффициентов и измеряются сантиметрах на метр погонных. Обозначение в градусах не используется из-за больших погрешностей процессе монтажа к септику или канализационному колодцу, которые располагаются на расстоянии 10-12 м от дома. Так, для диаметра 40-50 мм и отдаленности септика на 12 м применяется коэффициент 0.03(3 см/п.м), а для сечения 85-100 мм — 0,02.

Минимальный допустимый уклон для наружных и внутренних линий канализации по СНиПу составляет 0,015, при уклоне канализационных труб с углом меньше минимального твердые частицы остаются в трубе. На небольших участках – не более 1 м допускается коэффициент 0,01.

Максимальный уклон наружной и внутренней канализации по нормам не превышает 3% и в целом зависит от скорости потока, в пластиковых канализационных трубах должна соблюдаться скорость до 1,4 м/с, иначе сток разделится по фракциям, и твердые частицы останутся в системе.

Диаметр трубы в миллиметрах Рекомендуемый коэффициент уклона
50 0,03
110 0,02
160 0,008
200 0,007

Как отрегулировать уклон канализации в частном доме и правильно выполнить монтаж системы

Чтобы монтаж канализации был выполнен качественно, для контроля наклона системы потребуются специальные инструменты или приспособления. Они позволят выполнять измерения угла размещения магистрали и корректировать его, если этот показатель не соответствует нормам или расчетам.

Для этих целей идеально подойдет строительный уровень пузырькового типа. Причем с обеих сторон пузырька должно размещаться по три метки, которые фиксируют отклонение от горизонта на 1 см.

Процесс установки трубопровода в необходимом положении выглядит следующим образом:

  1. Выполняется монтаж трубы с закреплением лишь одного ее конца.
  2. Строительный уровень нужно установить поверх закрепленной стороны элемента.
  3. Выставляется необходимый наклон трубы, ориентируясь на показания уровня.

Когда пузырек строительного уровня остановится на нужной отметке, трубу следует закрепить с другого конца в установленном положении. В качестве инструмента для измерений подойдет строительный уровень лазерного типа и нивелир.

Нормативы уклона канализации в соответствии с типом прибора и диаметром труб:

Тип прибора Расстояние между стояком и сифоном (без учета вентиляции), м Диаметр сливной трубы, мм Оптимальное значение уклона системы
Биде 0,7-1 30-40 1:20
Мойка 1,4 30-40 1:36
Раковина 0,1-0,8 40 1:12
Ванна 1,1-1,3 40 1:30
Душевая кабинка 1,6 40 1:48
Слив комбинированного типа (душевая кабинка, мойка, ванна) 1,8-2,3 50 1:48
Труба для сливов от стояка 1000
Унитаз не более 6 1000 1:20
Центральный стояк 65-75

Проектирование схемы канализации в квартире и ее установка

Схема внутренней канализации квартиры или частного дома должна включать приборы, которые являются источниками водоотвода. Список этого оборудования состоит из унитаза, раковин и умывальников, ванной или душевой кабинки, а также бытовой техники, которая подключается к сети. Посудомоечная и стиральная машинка автомат обязательно подключаются к канализационной системе и водопроводу.

Для строительства внутренней канализации рекомендуется использовать пластиковые трубы с диаметром 110 и 50 мм.

Требования СНиП, затрагивающие монтаж сточного комплекса:

  • уклон канализации подбирается с учетом диаметра трубы центрального стояка, который уже установлен;
  • минимально допустимый показатель уклонения канализационного трубопровода составляет 3 см на 1 м.п., при условии, что диаметр магистрали не превышает 50 мм;
  • рекомендуемый уклон трубопровода с размером сечения 1600 мм составляет 8 мм на 1 м.п. водостока.

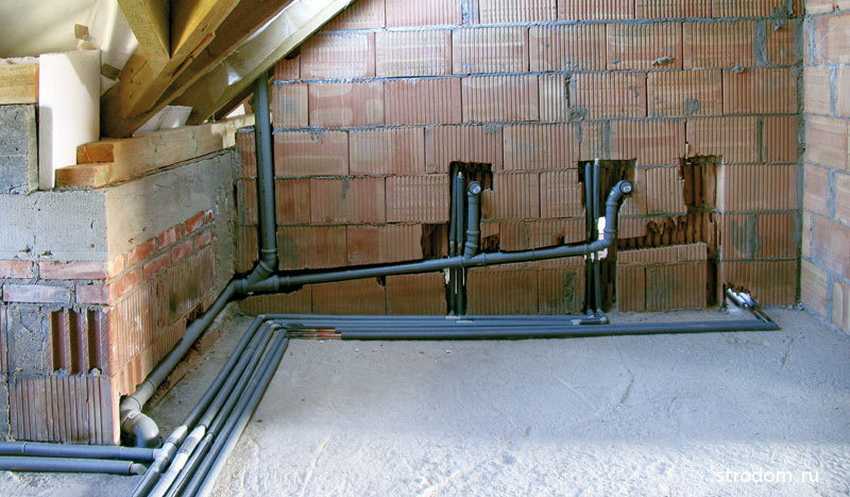

Монтаж внутренней канализации согласно всем требованиям СНиП

  • не допускается поворачивать трубопровод, устанавливаемый горизонтально, под углом в 90º, для этого лучше использовать угловые отводы в 45º;
  • использование прямых углов в вертикальной системе категорически запрещено;
  • допускается незначительное превышение нормы уклона, если длина трубы небольшая.

Не рекомендуется вносить изменения в типы разводки наклона системы. Это обозначено требованиями СНиП.

Особенности установки автономной канализации на дачном участке

Внешняя канализация предназначена для вывода загрязненных стоков в сторону септика. Автономные типы систем для перемещения жидкости не используют гравитацию. Загрязненная вода транспортируется в накопительную емкость с помощью насоса. Для этих систем предусмотрены определенные требования СНиП, в которых прописано максимальное расстояние, доступное для перекачки стоков таких способом.

Преимущества автономных канализаций:

  • трубопровод напорной канализации пролегает на меньшей глубине, чем магистраль других типов систем;
  • нет необходимости в точном соблюдении нормативов уклона, поскольку стоки перемещаются с помощью насосной станции;
  • работа системы основана на самоочищении внутренних стенок трубы, поэтому проблемы с засорами возникают крайне редко.

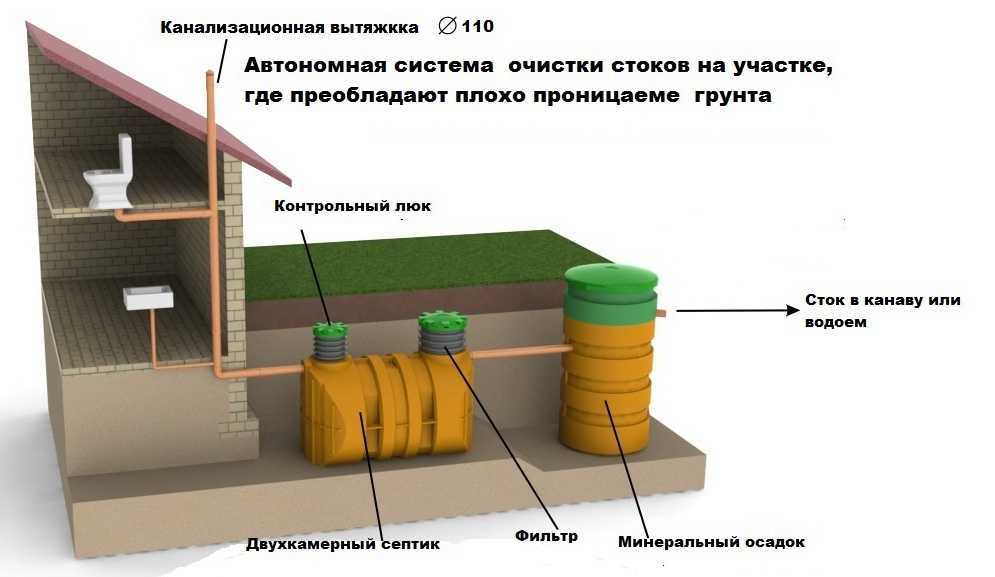

Схема обустройства автономной канализации в частном доме

Наличие таких преимуществ не избавляет от необходимости сверки со СНиП при монтаже канализации. Нормативные документы содержат требования в отношении оптимального размещения септика и других элементов на участке по отношению к жилым зданиям, источникам питьевой воды и прочим объектам. Несмотря на небольшую глубину пролегания труб, обязательно нужно учитывать уровень промерзания почвы в зимнее время.

При работе с наружной канализацией принимаются во внимание рельефные особенности территории. Конструкции сливных колодцев рекомендуется размещать в самых низких точках участка

При этом прокладка трубы осуществляется так, чтобы конец канализационной магистрали не размещался ниже входного отверстия в септике, в противном случае сточные воды не смогут попадать в накопительную емкость самотеком.

Как рассчитать самостоятельно наклон канализационных труб

Вы можете самостоятельно найти значение уклона труб, обустраивая своими руками канализацию в доме. Как это сделать, я расскажу дальше.

Определение уклона

Основной трудностью, с которой вы столкнетесь, как непрофессиональные строители, будет то, что мера наклона непонятна. В СНиПах и справочниках, являющихся руководством к действию для любого строителя, показываются дроби, например 0.035 либо 0.007. Скорее всего, вы привыкли использовать градусы и не поймете, какой же уклон труб обозначают данные числа.

Спешу вас успокоить, тут все предельно просто: данные дроби показывают отношение высоты понижения к метровой длине труб. Легче всего параметром оперировать в сантиметрах, например 3.5 см на 1 м либо 0.7 см на 1 м, как в выше приведенных мною примерах.

Длина сети в метрах при умножении на значение наклона даст вам общую его высоту на всем протяжении ветки.

Приведу пример:

  1. Допустим, общая длина трубопровода составляет 6 метров и необходим его уклон 0.08.
  2. Следовательно, меж началом (ближним к сливу) и концом (вход в стояк) трубы должен быть такой перепад: 6∙0.08=0.48 м или 48 см.

Как вычислить наполненность труб

Наполненность трубы канализации.

Основным параметром, которым следует руководствоваться при укладке канализационной трубы, является ее наполненность. Вы можете определить ее, согласно формуле: u=H/d. В ней:

  • H является высотой уровня стоков в трубе;
  • d обозначает ее диаметр.

При этом:

  • когда u=0, то это значит, что труба пуста;
  • когда u=1, то она наполнена полностью;
  • оптимальные величины для наполненности (К), при которых слив работает наиболее эффективно – это вилка 0.5-0.6.

Подобный диапазон объясним разными характеристиками материалов изготовления труб и уровнем потенции к созданию разграничивающего слоя, удерживаемого подле их внутренних стенок.

Приведенные мною величины наполненности дадут возможность течь отходам со скоростью около 0.7 метров в секунду. Она даст возможность твердым фракциям держаться во взвешенном виде и не оседать на стенках труб.

Подытоживая все вышенаписанное, я подвожу вас к мысли, что проектные характеристики трубопровода вам надо рассчитать по формуле K≤V√u. В ней:

  • К — является оптимальной степенью наполненности (0.5-0.6);
  • V — обозначает скорость тока отходов;
  • √u – это квадратный корень из заполняемости труб.

Как отмерить необходимый угол

Для определения нужного угла можно использовать пузырьковый угол.

Как вы уже поняли, минимальный уклон сети в квартирах зависим от сечения укладываемых труб. Так, для 50-миллиметровых изделий он должен быть 3 сантиметра на 1 метр их длины, для 85 и 100-миллиметровых — 2 сантиметра.

  1. Вы можете озадачиться вопросом, как выставить уклон трубы канализации, чтобы не вышло ошибки. Ведь полы далеко не всегда имеют абсолютно правильную горизонтальность. Я вам настоятельно рекомендую для этого использовать лазерный либо пузырьковый уровень.
  2. Также я советую вам натянуть разметочный шнур. Вы можете применить его при входе ветки в стояк и как эталонную вертикаль.

Угол входа трубы в стояк.

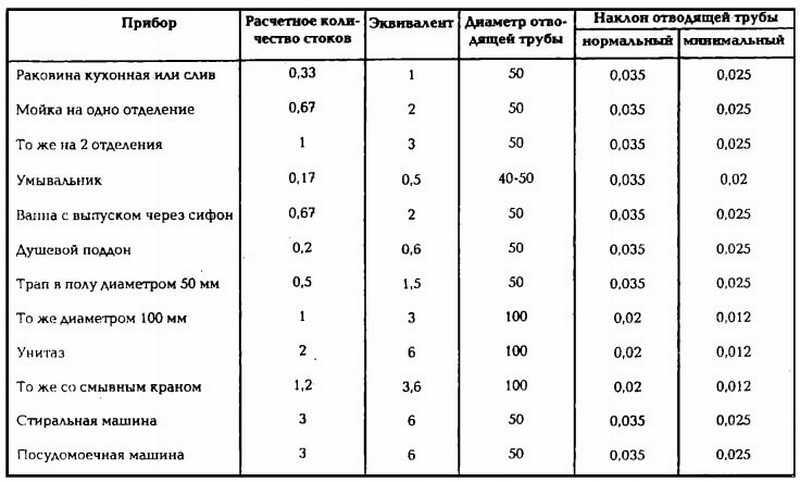

Ниже я публикую для вас еще одну таблицу с оптимальными и минимальными уклонами канализационных труб.

Сантехнический прибор Диаметр трубы, в миллиметрах Наклоны
Оптимальный Минимальный
Раковина 40 0.035 0.025
Унитаз 100 0.02 0.012
Ванна, умывальник, писсуар 40-50 0.035 0.025
Мойка 40 0.035 0.025

Уклон для труб внешней канализации

Профессиональная схема укладки канализационных труб.

В таблице ниже я привожу правильные наклоны для труб внешней канализации, обладающих большим сечением, относительно внутренней части системы.

Сечение трубы, в миллиметрах Оптимальный уклон, в метрах на 1 м длины трубы Наклон в условиях особых, в метрах на 1 м длины трубы
150 0.008 0.007
200 0.007 0.005

Под особыми условиями инструкция подразумевает необходимость строительства системы, когда какие-либо причины мешают обустроить оптимальный наклон. Иными словами, это минимально допустимая степень снижения внешних канализационных труб.

Как я уже писал, существует и максимальная величина данного параметра. Оно равна 0.15. При уклоне больше чем 15 см на один метр труб, отводящая стоки система будет функционировать малоэффективно. Сеть станет заиливаться при слишком быстром сбросе жидкости и быстро закупорится.

Общие сведения

Основная задача при обустройстве канализационной системы заключается в конфигурации трубопровода таким образом, чтобы стоки, включая жидкость и твердые фракции проходили, не задерживаясь и не создавая заторы и пробки. Нужно соблюдать наклон труб, по которым под действием сил гравитации сточные воды без промедления будут стекать в коллектор и далее к очистным сооружениям.

За установленными нормами стоит не строгий расчет, а результат испытаний и наблюдений. Характер стоков и их консистенция не постоянная, а канализация при этом должна работать без сбоев. Необходимо исключить или свести к минимуму оседание твердых включений и ила на стенках канала, сделать так, чтобы канализация работала бесшумно, не допуская обратного тока и попадания неприятных запахов обратно в помещение.

Установлено, что при скорости движения стоков 0,7 м/с вода стекает равномерно и твердые включения проще следуют за током жидкости, не задерживаясь на одном месте. Это при условии, что диаметр подобран так, чтобы при нормальном количестве стоков для данного подключения они заполняются примерно на 50-60%, но не менее, чем на треть.

Основной формулой, полученной эмпирическим путем, на основании наблюдений является:

где V – скорость течения стоков, Н – высота уровня стоков в трубе, d – диаметр трубы, K – коэффициент наклона, значение которого справочная величина, установленная в зависимости от материала труб.

К = 0,5 для пластика и стекла.

К = 0,6 для других материалов (сталь, чугун, асбестоцемент).

Зависит коэффициент от шероховатости внутренней поверхности и сопротивления, создаваемого потоку жидкости.

Если наклон будет слишком большим, вода быстро стечет, а твердые включения осядут на поверхности трубы, создавая затор. При большом наклоне течение воды будет бурным с завихрениями шумом и повышенным разряжением воздуха в верхней части трубы, что приведет к поломке запорных клапанов срыву сифонов или, как минимум, втягиванию гидрозатвора и поступлению газов из канализации в помещение. На поворотах будет образовываться нарост.

Если наклон слишком мелкий или отсутствует, то тяжелые фракции успеют осесть на поверхности и спровоцировать в итоге засор. Так как вода не может быстро преодолеть весь маршрут до точки сброса, то при поступлении следующей порции будет переполнение.

Получается два условия для труб, чтобы обеспечить нормальное функционирование канализации:

  • Диаметр подбирается исходя из среднего объема стоков.
  • Наклон определяется так, чтобы обеспечить оптимальную скорость течения 0,7 м/с.

Допустимые отклонения отличаются для наружных и внутренних сетей, так как приоритеты при этом различаются. В первом случае, если говорить по-простому, канализации не должно быть слышно, и без появления неприятных запахов. Для наружной в приоритете бесперебойная работа, не требующая постоянного контроля и прочистки.

Задание уклона при монтаже канализационной трубы

Математические вычисления производить легче, чем выдержать требуемые параметры при монтаже бытовой канализации. Облегчить работу может специальный строительный прибор – угломер. Однако, можно обойтись без него.

Поскольку перепад положения одного конца слива по отношению к другому составляет известные значения, высчитываем необходимую высоту и проводим линию на стене от точки стока до предполагаемого расположения входа в сантехнический прибор с учетом угла наклона канализационных труб. Затем отвод аккуратно устанавливаем и прикрепляем к стене держателями с шагом в 40 см.

При монтаже канализации в частных домах и квартирах, следует иметь в виду, что для различной сантехники подходят трубы только определенного сечения, что влияет на уклон. Для ванн, раковин, умывальников и писсуаров достаточно небольших труб от 40 до 50 мм. Для кухонных моек, где количество крупных пищевых отходов больше – 50 мм, для унитазов – 100 мм.

В таблице приведены данные не только максимальных уклонов соединительных участков для каждого прибора домашней сантехники, но и примерные расстояния до общей сливной трубы.

Существует несколько правил, соблюдать которые необходимо при проведении работ по устройству в доме сетей канализации:

  • прямолинейность каналов. Любые искривления выводящих путей являются «слабыми» местами сети, в которых скапливаются отходы;
  • уклоны всех сливов жилища должны быть одинаковыми. Если на первом этаже частного дома значение уклона равняется 0,02, то и на втором этаже должно быть таким же. Тогда работа всей системы будет максимально продуктивной, без лишнего шума и частых аварий;
  • минимальная протяженность. Целесообразно все места в помещении, где располагаются сантехнические приборы, размещать вблизи друг от друга. Тогда соблюсти необходимый уклон слива будет намного легче;
  • гладкие трубы, выдерживающие уклон. Любые впадины на внутренней стороне илопровода являются местом потенциального засора. Поэтому не подходят гофрированные трубы. В некоторых случаях и полипропиленовая труба под воздействием горячей воды может «провиснуть», образовав контруклон. В этом месте неизбежно соберутся частицы пищи и прочих отходов. Такие участки подлежат замене.

Трубами большого размера (110 и 200 мм) устраивают выводы для наружной канализации. При этом принцип прямолинейности трасс сохраняется. В случае, если избежать изменения направления канала нельзя, используют тройные переходники с выводом на поверхность ревизионной трубы с заглушкой, которая облегчит прочистку стока.

Труба наружной канализации помещается под уклон, который проверяется специальным двухметровым уровнем. После проверки параметров засыпается песком и грунтом. Наружная канализация всегда устраивается под землей во избежание смерзания стоков и перекрытия возможности слива. Для каждого региона глубина залегания канализационных каналов определяется, исходя из климатических особенностей местности.

Рассмотренная тема при всей важности и сложности расчетов достаточно проста. Применение необходимых значений при строительстве облегчаются готовыми таблицами с нужными цифрами, которые помогут справиться с самостоятельным монтажом системы. Но при необходимости всегда можно обратиться к специалистам, которые разработают проект и подберут материалы согласно установленным строительным нормам

Но при необходимости всегда можно обратиться к специалистам, которые разработают проект и подберут материалы согласно установленным строительным нормам.

Мне нравитсяНе нравится

Формула для расчета уклона труб

Скорость течения сливаемых отходов является ключевым параметром при вычислении оптимального уклона канализационной трубы. Ее минимальное значение составляет 0,7 м/с. Выполнить расчет для индивидуальной системы можно по формуле:

V√(H/d)≥K,

K – наполнение трубы, для полимерных материалов коэффициент – 0,5, для чугуна – 0,6;

d – сечение трубы;

V – скорость потока.

Из формулы следует, что соотношение скорости движения канализационных стоков к наполненности магистрали не должна быть меньше коэффициента K. В случае H/d=0 – канализация пуста, и скорость потока рассчитать невозможно.

Рекомендации по монтажу внутренней системы канализации

В квартирах и внутренней разводке частного дома используются трубы небольшого диаметра, кроме подключения унитаза. Уклон канализационной трубы 50 мм, используемой для ванны, раковины и душа, составляет 3 см на каждый метр. При монтаже магистрали длиной в 10 метров, ее самая высокая точка должна находиться в 30 см от самой низкой. Устраивая самостоятельно разводку, необходимо действовать согласно правилам:

  • для горизонтальных труб не допускаются повороты в 90º, нужно устанавливать два фасонных элемента по 45º;
  • соединение вертикальных участков под прямым углом допускается нормативами;
  • исключаются изменения в типе канализационной разводки на ее различных участках, это приведет к выходу из строя всей системы в результате возникновения гидроударов;
  • на отдельных частях магистрали, имеющих небольшое расстояние, возможно увеличение уклона больше максимальной нормы.

Схема размещения сантехники с уклоном труб

Монтаж внутренней канализации

При прокладке внутренней системы отведения сточных вод необходимо выдержать необходимый уклон, не допуская провисаний и перегибов элементов на участках канализационной системы. При монтаже системы необходимо учитывать, что на каждом участке, в зависимости от назначения и сечения трубопровода, необходимо соблюдать разный угол наклона. Для наглядности предлагаем ознакомиться с таблицей уклонов элементов от различных точек водоотвода.

Как выдержать необходимые уклоны? Отбить уровень при помощи специализированного инструмента (водяного, лазерного уровня или нивелира), после чего следует начертить схему укладки на стене, линии которой и использовать для создания штроб на каждом участке системы. Если штробить стены невозможно или нецелесообразно, для фиксации элементов используйте специальные стеновые держатели.

Задание уклона при монтаже канализационной трубы

Непосредственному монтажу системы канализации предшествует правильный подбор фитингов и труб нужного диаметра. При этом нужно учитывать следующее:

  • Сантехнические точки подключаются к канализации с помощью патрубков, диаметр которых должен соответствовать диаметру трубы.
  • Для расчета диаметра следует воспользоваться данными, указанными в данном обзоре. Более детализированную информацию можно получить в СНиП — 2.04.01-85.

Учитывая, что внутренняя сеть канализационных труб в основном располагается вдоль стен, для задания нужного уклона при монтаже можно использовать проекцию, предварительно отрисованную на стенах. При этом, в опорных точках по заданной линии устанавливаются кронштейны (хомуты), которые в дальнейшем упростят монтаж и будут удерживать трубы в рабочем положении.

Схема труб канализации

Для задания оптимального ула наружной канализации в выкопанной под рассчитанным уклоном траншее создается монтажная подушка из песка. После полной сборки труб на песчаном основании, всю систему дополнительно проверяют уровнем и, при необходимость, корректируют по месту (добавляют или удаляют лишний песок).

Наружная канализация, при залегании выше уровня промерзания грунта, требует дополнительного утепления. Иначе сточные воды могут замерзнуть в трубах, что приведет к их разрыву и выходу из строя всей системы. Уровень промерзания необходимо уточнять для конкретного региона.

В качестве заключения стоит отметить некоторые моменты, которые прямо или косвенно относятся к теме задания уклона канализационной трубы.Так, при установке канализационной системы в помещениях дома стоит периодически проверять усадку отводных труб и, при необходимости, проводить регулировку уровня наклона. При устройстве скрытой канализации перед окончательным монтажем нужно тщательно проверять герметичность соединений и предусмотреть наличие смотровых люков.

Как проконтролировать уклон

Для примера монтажа наружной магистрали возьмем укладку одной-единственной прямой трубы, ведущей от здания к септику.

Назначение трубы – перемещать канализационные стоки, поступающие от сантехнических приборов, к общему резервуару. Это и жирные отходы из кухонной мойки, и фекальные массы из унитаза, и грязная вода из душевой кабины.

Резонно, что труба должна быть не менее 110 мм в сечении

Нам важно, чтобы на всем протяжении трубы сохранялся необходимый уклон, в данном случае – 0,02 м/пог.м

С помощью лазерного уровня можно измерять угол уклона на разных этапах работы. Фотогалерея поможет визуально представить подконтрольные рабочие участки.

Галерея изображений

Фото из

1-ый этап – копка траншеи

2-ой этап – устройство песчаной подушки

3-ий этап – утепление труб

4-ый этап – ввод в резервуар

Если угол наклона выдержан во всех местах, проблем с движением канализационных вод не будет. Однако следует помнить, что результатом незамеченных погрешностей в дальнейшем может стать полный демонтаж наружной магистрали, поэтому к каждому измерению нужно подойти очень серьезно и не делать этого «на глазок».

Каким должен быть уклон канализационной трубы – правила и расчёты

Угол наклона труб, диаметром 50 и 110 мм. Канализация основана по самотёчному (безнапорному) принципу, а вода имеет свойство течь не вверх, а вниз. Т.е. если трубы расположены горизонтально или с недостаточным уклоном, то поступающие туда стоки слишком медленно движутся либо вовсе застаиваются.

В результате может быть:

  • Неприятный запах.
  • Быстрое заиливание и засор.

Многие владельцы, понимая это, стараются увеличить уклон канализационной трубы, предполагая, что чем больше, тем лучше. Но и это – ошибочное решение, так как при слишком большой скорости сливания воды происходят нежелательные процессы.

Бытовые стоки неоднородны, вода не успевает полностью смыть с внутренних стенок трубы твердые частицы, они прилипают к стенке и образуют твердые отложения, в результате:

  • Заиливание и засор.
  • Неприятные запахи из канализации.
  • Повышенный шум при движении стоков.
  • Увеличение нагрузок на стенки трубы, что ускоряет износ.

Как видим, в обоих случаях получаются схожие результаты. На самом деле угол наклона канализационной трубы – давно рассчитанная, известная и определённая величина, регламентируемая ГОСТом.

На этот показатель влияют следующие параметры:

  • Диаметр трубы. Угол наклона, как правило, находится в обратной зависимости от диаметра трубы.
  • Наполняемость трубы. Эта величина зависит от материала изготовления трубы, и определяется скоростью движения жидкости по трубе. Рассчитывается по формуле: Y=HD,

где Y – искомая величина, H– величина уровня жидкости в трубе, а D равняется диаметру трубы. Для понимания определим, что если труба пустая, то уровень наполненности равен 0, а если полная, то – 1. Оптимальное усреднённое значение: для гладких труб из пластика – 0,5, а для труб, не обладающей гладкой внутренней поверхностью (шероховатых) – 0,6.

Величина угла наклона измеряется в сантиметрах. Например, значение 0,05 см означает, что труба должна понижаться на 5 см на 1 м длины. Точный расчёт производится по формуле:

K ≤V√Y,

где К – искомый коэффициент, V – скорость течения жидкости по трубе, Y – уровень наполняемости.

Скорость течения в безнапорной (самотёчной) канализации считается оптимальной при величине, равной 0,7-1 м/сек. Вероятно, такие расчеты выглядят достаточно сложно, но это теория, на практике всё проще. Существуют уже просчитанные и рекомендуемые параметры.

Внутренняя канализация

Угол наклона труб 160, 200 мм. Канализационная система внутри дома характеризуется большим количеством труб, отводящих стоки от различных сантехнических устройств, и стыковочных узлов.

Как правило, во внутренней канализации практикуется использование труб с диаметром, не превышающим 50 мм (для стоков из ванной, душа, мойки и т.д.) и от 100 до 160 мм (для присоединения унитаза).

Всё это подсоединяется к стояку посредством тройников или крестовин. Стояк расположен вертикально, собирает стоки со всех уровней и имеет диаметр от 100 до 160 мм.

Диаметр трубы (мм) Оптимальный угол /минимальный угол наклона (см)
40 0,033 /0,25
50 0,03/0,25
100-110 0,02/0,012
160 0,008/0,005

Если трубопровод длинный и к нему подключены различные трубы, то сложно рассчитать наклон для каждого отдельного участка. Следует придерживаться правила и выбирать показатель от 0,015 до 0,03. Для расчёта общего уклона нужно длину трубы, ориентированной в горизонтальной плоскости, умножить на необходимый угол наклона. Т.е. если труба имеет длину 5 м и угол наклона равен 0,03 см, то точка слива должна находиться на 15 см ниже точки входа.

Наружная канализация

Наружный канализационный трубопровод доставляет стоки из дома к септику и проходит под землей. Для него используются трубы, диаметр которых превышает 100 мм.

Для определения уклона можно воспользоваться таблицей:

Диаметр трубы (мм) Оптимальный угол /минимальный угол наклона (см)
100-110 0,02/0,012
160 0,008/0,005
200 0,007/0,004

Как правило, усреднённое значение угла наклона для наружной канализационной системы принимается равным 0,02 см, т.е. трубопровод должен понижаться на 2 см каждый метр.

Также по возможности трубопровод не должен содержать поворотов под углом 90º, т.к. это может привести к засорам. Конфигурации трубопровода без поворотов не всегда просто добиться, в таком случае на месте поворота труб необходимо оборудовать смотровой колодец, что обеспечит доступ к трубам для контроля и на случай аварии. Ревизионные колодцы также рекомендуется устраивать каждые 20-25 м трубопровода.

При присоединении стояков внутренней канализации к наружной канализационной трубе не допускается напрямую подсоединять вертикальные стояки к горизонтальной трубе, необходимы переходы (два под углом 45º или три под углом 30º).

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Лофт-студио
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
