Монтаж электропроводки в ванной

Скрытность

Штробление стены под проводку

В отличие от других жилых помещений, где допускается так называемая открытая прокладка электрической проводки, в ванной она должна монтироваться обязательно скрытно. При этом вы можете прокладывать ее за потолком, за декоративными стенными панелями или непосредственно в полу, то есть под слоем напольного покрытия.

Порядок скрытой прокладки проводки за подвесным потолком общеизвестен: сначала непосредственно по потолочному перекрытию прокладывается кабель до места его подсоединения к светильнику, а затем поверх него монтируется само декоративное покрытие (с заранее подготовленным для вывода проводов отверстием).

В случае размещения проводки в стене (при необходимости проложить ее до розетки, например) возможны следующие варианты:

• между пластинами декоративного покрытия и основной стеной имеется зазор, позволяющий свободно разместить в нем электрический кабель;
• указанный зазор очень мал, так что кабель проводки помещается в нем с трудом;
• покрытие в виде декоративных панелей на стенах отсутствует полностью.

Закрепление проводки в штробе

В первом случае, перед тем как сделать проводку – вам придется разобрать настенное покрытие, после чего непосредственно на поверхности стены с помощью специальных скобок крепится сам кабель. По завершении его прокладки панели устанавливаются обратно; при этом в нужном месте оформляется отверстие под выводимые наружу провода.

При небольшом зазоре между стеной и декоративными панелями вам придется после их демонтажа на участке прокладки проводки подготовить в стене небольшую бороздку, называемую штробой. Затем в эту штробу укладывается кабель, закрепляемый по месту с помощью тех же скобок, после чего демонтированное ранее декоративное покрытие полностью восстанавливается.

Заделывание проводов гипсом

Точно такую же борозду вам придется подготовить и в случае отсутствия декоративного покрытия на стенах ванной комнаты. Но в данной ситуации штроба делается на глубину, достаточную для того, чтобы полностью скрыть в нем укладываемую проводку вместе с гофрированной трубкой, необходимой для защиты проводов от повреждения. По завершении укладки в штробу трубки, с размещенным в ней кабелем необходимо зафиксировать ее быстросхватывающимся гипсовым раствором, после чего указанный участок стены тщательно выравнивается и полностью восстанавливается до прежнего состояния.

Штроба в полу

Что касается техники обустройства трассы скрытой проводки по полу – она заключается в разборке напольного покрытии и в подготовке в черновом основании канавки-штробы под укладываемый кабель (на глубину гофрированного рукава, в который он должен быть предварительно помещен). По завершении всех необходимых монтажных операций, включая фиксацию гофры и заливку поверх нее стяжки, напольное покрытие полностью восстанавливается до первоначального состояния.

Руководство по монтажу

Если есть навыки монтажа электропроводки, то сделать ее в ванной своими руками несложно. Для этого подготавливают описанные материалы и инструменты, после чего действуют по разработанному плану с соблюдением рекомендаций специалистов.

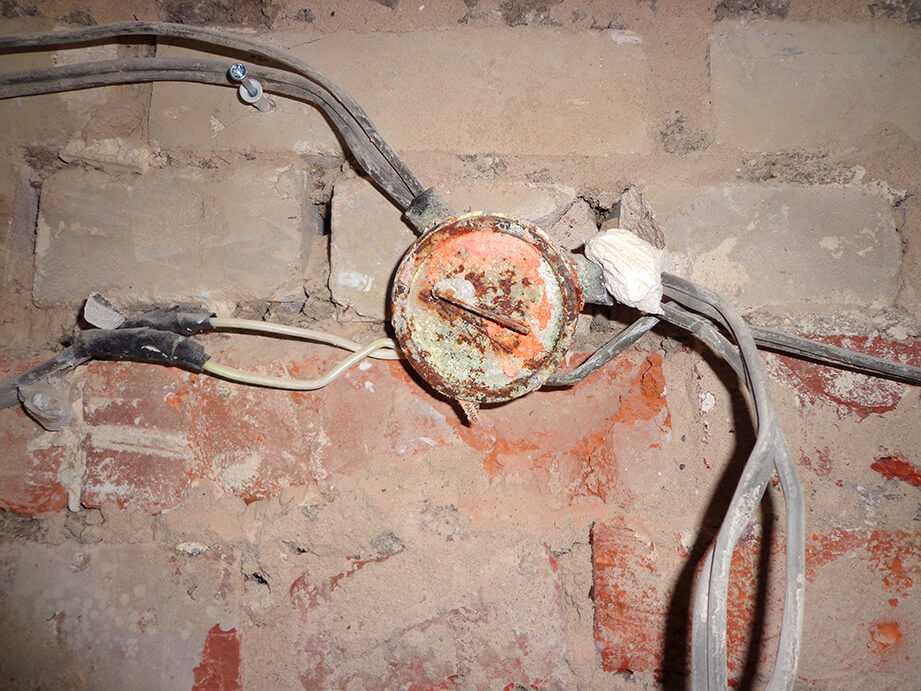

Демонтаж старой проводки

В домах старой постройки часто ванная комната и туалет совмещены и находятся в одном помещении. Проводка была рассчитана на небольшие нагрузки. Сейчас здесь устанавливают мощную бытовую технику.

Для подключения современного электрооборудования, чтобы обеспечить требования пожаробезопасности, придется делать новую проводку. Один из сигналов к этому — частое выбивание автоматов. Старые линии можно не демонтировать, но обязательно изучают их расположение, а затем прокладывают новые.

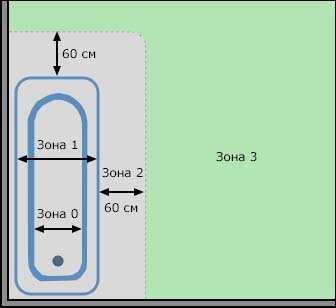

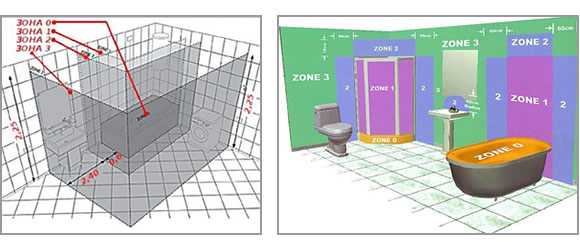

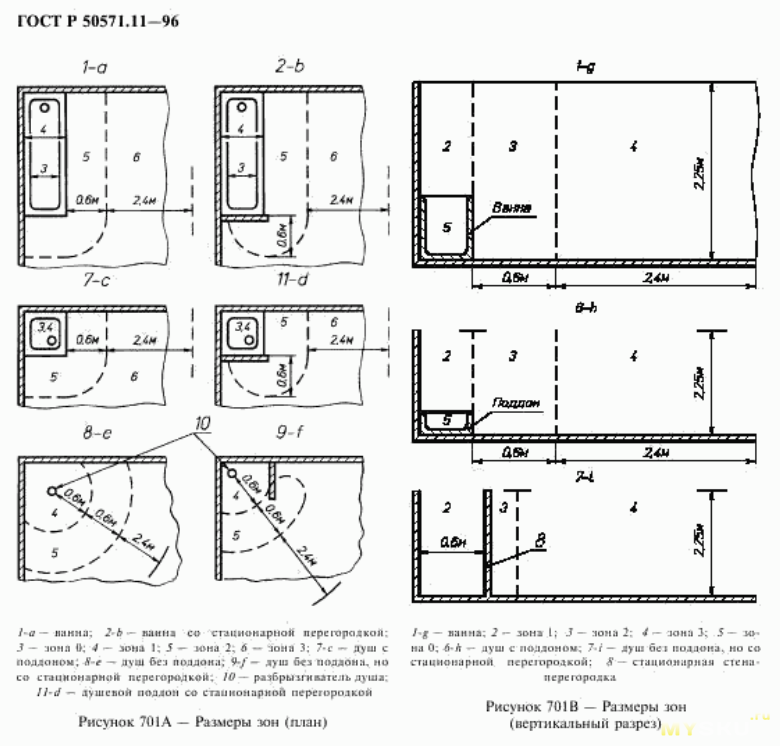

Разделение пространства на зоны

Согласно уровню электрической опасности, санузел принято делить на несколько участков:

1. Зона 0. Непосредственно ванна или душевая кабина, здесь опасность будет максимальной. Устанавливают приборы, имеющие 7 степень защиты от влаги. Здесь рекомендуют использовать светильники, работающие от напряжения 12 В.
2. Зона 1. Края стен внутри душевой кабины и вокруг ванны. Подойдут приборы с IPX5.
3. Зона 2. Она находится на расстоянии 0,6 м от предыдущей. Электрооборудование должно иметь класс IPX4.
4. Зона 3. Оставшийся участок, расположенный в пределах 2,4 м. Минимальная влагозащита приборов — IPX1.

Прокладка кабеля и подрозетников

После определения мест расположения розеток и выключателей переходят к проведению электропроводки. При укладке кабеля учитывают характеристики стен.

Если в них есть пустоты (например использовался гипсокартон), то в них кабель помещают в гофрированные трубы. В сплошных стенах перфоратором или штроборезом делают канавки для провода.

Кабель помещают в гофру, затем в штрабу и заделывают гипсом, а стены покрывают финишным материалом. Подрозетники фиксируют алебастром.

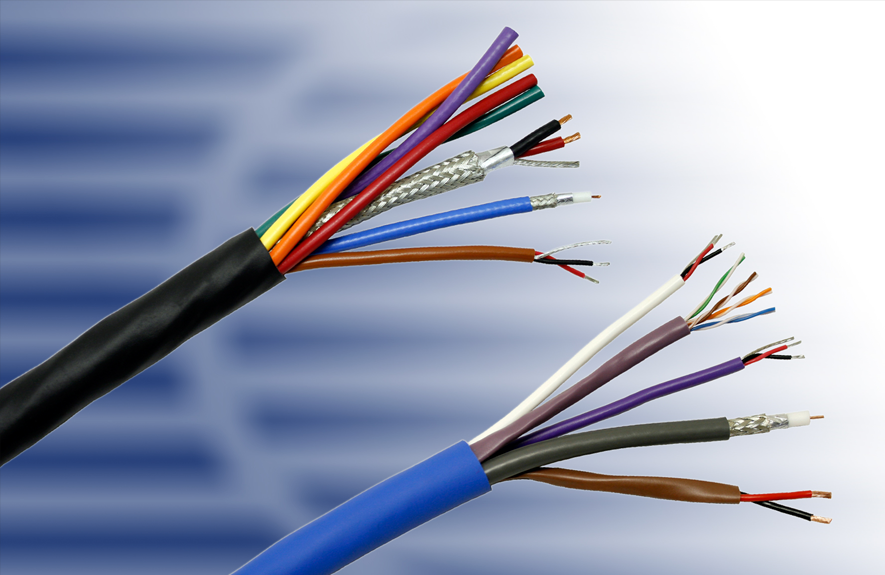

Сечение проводов

Для подключения оборудования используется 3-жильный медный кабель. Его сечение зависит от мощности прибора. Современная техника отличается низким энергопотреблением, поэтому понадобятся провода небольшого сечения.

Безопасные розетки

Для обеспечения безопасности розеток каждая должна иметь отдельный узел защитного отключения. Его уровень номинального тока должен быть равен или немного больше соответствующего показателя используемого автомата.

При большой разнице этих значений оборудование будет работать некорректно. Для подключения стиральной машины достаточно установить розетку на 16 А, у которой керамическая поверхность и соответствующий уровень защиты от брызг.

УЗО, дифавтомат и заземление

В связи с повышенной влажностью в ванной высокий риск поражения электрическим током. Чтобы этого не произошло, все розетки оснащаются УЗО. Для правильной работы такого устройства надо обязательно делать заземление, его подключают к соответствующей клемме в электрощите.

Особенность этого помещения в том, что здесь надо установить планку системы уравнивания потенциалов. Для этого берут пластину, на которую приваривают болты, на них накручивают гайки. Подсоединяют все металлические объекты.

Для него не нужен заземляющий контур. Автомат срабатывает при утечке тока. Прибор менее чувствителен по сравнению с УЗО, но его достаточно для обеспечения безопасности в ванной.

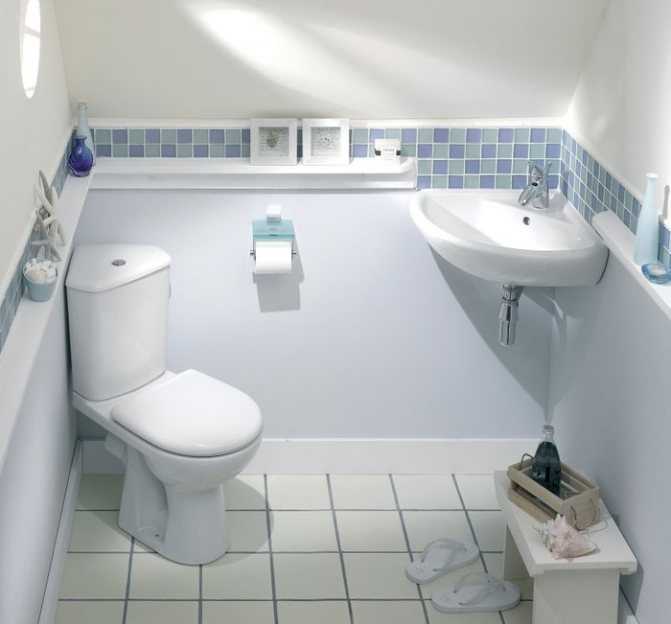

Совмещение санузла

Наиболее серьезная сложность в этом деле – получение разрешения на проведение такой перепланировки, тогда как совмещение санузла в панельном доме не всегда представляется возможным.

Дело в том, что внутренние стены в домах из панелей не всегда являются обычными перегородками, некоторые из них являются несущими конструкциями, которые как бы ни хотелось, но придется оставить без изменений.

Основные принципы разделения санузла

Даем сто процентов гарантии, что хоть один раз в жизни каждый владелец совмещенного санузла задумывался о разделении данного помещения на два небольших.

На строительных форумах в сети интернет часто ведутся дебаты на тему: “Совмещенный санузел: как разделить” а если вы уже обжились с этой задумкой и вскоре хотите начать перепланировку, запомните следующие моменты:

1. Перед началом работ по разделению совмещенного санитарного узла, необходимо составить поэтапный план действий, нарисовать точную, вплоть до сантиметров, схему перепланировки. Если в процессе подготовки у вас возникнут вопросы, то лучше потратить некоторые деньги, проконсультироваться у опытного специалиста и получить четкие инструкции на тему “Как разделить санузел”, чем потом “кусать локти” от неумелой перестройки.
2. Необходимо учитывать, что в соответствии с российским законодательством, проводить перепланировку помещений в квартире можно лишь после согласования со специальной строительной комиссией. Поэтому лучше заранее приготовьтесь к преодолению всех административных и бюрократических препонов.
3. Для того, чтобы визуально разделить соединенный санузел, вы можете из кирпичей выложить перестенок, однако такой вариант не всегда применим из-за возможностей существующей планировки. Как альтернативу, можно самостоятельно смастерить невысокую перестенку или заказать высокую, но узкую мебель, которая отгородит ванну с раковиной от унитаза (например, шкафчик с ванными принадлежностями).
4. Самый оптимальный вариант разделения санузла – это монтаж полноценной стены. При этом перепланировка помещения должна быть следующей: по одной стене разместите умывальник, стиральную машину и унитаз, а по другой – ванну. Такой вариант является удобным и практичным, однако учтите, что этот ремонт “выльется в копеечку”. Кроме того, отталкиваясь от исходных данных, запомните, что не в каждой квартире такая планировка возможна.

Наиболее оптимальный вариант интерьера туалета после разделения совмещенного санузла

1. Если возиться с кирпичом особого желания нет, примените такой “эконом-вариант”: соорудите каркасную перегородку из дерева и брусков, внутрь ее поместите любой шумопоглощающий материал, а затем обшейте такой каркас листами влагостойкого гипсокартона. После всего нанесите на него плиточный клей и приклейте рулонную пленку. Так просто и перегородка готова!

Создать королевский интерьер возможно даже в малогабаритке

Теперь вы знаете несколько основных методов, как разделить совмещенный санузел, а организовав перепланировку в своей квартире, вы сможете часами наслаждаться отдыхом в пенной ванне, не боясь услышать гневные стуки остальных домочадцев, которым срочно захотелось в туалет.

Инструменты для ремонта и ухода за домом. Что купить?

Конечно, набор необходимых инструментов зависит от того, какие работы мы планируем делать по дому своими силами, а для каких — нанимать строительные фирмы. Подразумевается, что дом уже построен, отделан, в нем можно жить. Нам не придется красить и ремонтировать стены, но если мы запланируем установить новый пол или обновить ванную, нам понадобится существенно больше различных инструментов.

Ручной инструмент

Начнем с самых простых, но чрезвычайно важных помощников в быту. Без правильного набора ручных инструментов мы просто не сможем ухаживать за своим домом. Что пригодится нам, в первую очередь:

Рулетки и уровни — с помощью них мы всегда можем измерить длину, ширину и высоту помещений, проверить ровность горизонтальных и вертикальных поверхностей, найти «косяки» в ремонте и исправить их. Сегодня в магазинах можно купить как традиционные рулетки и уровни, сделанные из пластика или алюминия, так и специальные лазерные модели, которые определенно облегчат нашу работу;

Молоток — незаменимый инструмент для дачника, как при забивании гвоздей, выполнении множества садовых и плотнических работ, поэтому стоит иметь его всегда под рукой

На что обратить внимание при покупке? Прежде всего, на форму и материал ручки. Она должна быть правильно прикреплена к рабочему элементу — для интенсивной работы нам понадобится молоток с резиновой рукояткой с противоскользящим материалом. Для работы в труднодоступных местах хорошо иметь в доме сразу 2 молотка: один большой и один маленький;

Для работы в труднодоступных местах хорошо иметь в доме сразу 2 молотка: один большой и один маленький;

Плоскогубцы — небольшой инструмент, полезный для резки проводов и в столярных работах

При выборе плоскогубцев, как и с молотком, обратите внимание на наконечник. Он должен быть удобным и прочно лежать в вашей ладони

Комбинированные плоскогубцы еще могут быть полезны при работе с электрикой, поэтому мы можем купить модель с электрической изоляцией;

Пассатижи — они используются в основном для удаления твердых элементов с различных поверхностей (например, гвоздей);

Строительный карандаш — его применение очевидно. В магазинах вы можете найти карандаши различной степени твердости и способов работы. Рекомендуется рассмотреть покупку автоматического карандаша, который оснащен очень тонким стилусом, и не оставляет разводов;

Набор отверток — может состоять из 6-10-12-15 и даже нескольких десятков отверток разной формы и насадок, которые будут полезны при любом ремонте дома. Основные — это, конечно, плоские и крестовые отвертки, специальные — к примеру, тестовая отвертка, с помощью которой вы можете проверить есть ли фаза или ток в определенном месте. Все это делает целесообразным запастись целым набором отверток;

Гаечные ключи — их рекомендуется тоже покупать в наборах. Сегодня в магазинах продаются коробки с ассортиментом в десятки ключей разных форм и размеров.

В дополнение к вышеупомянутым ручным инструментам вам также пригодятся:

• канцелярский нож с убирающимся лезвием и пачка лезвий к нему;
• изоляционная лента;
• пистолет для герметиков и пены;
• фонарик;
• а также различные винты, гвозди, гайки или дюбели.

Советы по разводке проводов

Если устанавливается силовое оборудование – надо заранее подумать о подключении. К примеру – работает бойлер мощностью 3,5-5,5 кВт и функционирует постоянно. Тогда предпочтение отдают не силовым розеткам, а прямому подключению. Предполагается, что для прибора монтируют отдельный автомат. Скрытый модуль – интересное решение для ванных, где стоят раковины со столешницей. Блок с розетками прячется внутри стола. Снаружи остаётся только элемент, через которые достают до других деталей.

При модулях выдвижного типа защита от воды полная.

Использование УЗО для линии в ванной – обязательное условие. Лучше делать отдельные защитные автоматы каждому прибору.

При электромонтажных работах требуются навыки. Не обойтись без соблюдения правил по технике безопасности. Но при правильном подходе и домашний мастер справится с процессом. Главное – составить схему заранее, в ней будут проведены предварительные расчёты, облегчающие решение многих проблем.

Монтаж проводки

После того как стены были размечены, а расчеты проведены, нужно максимально точно подготовить места для светильников, выключателей и розеток. Далее, в зависимости от вида отделки, возможны несколько вариантов, как поместить провода в стене:

1. Между декоративным покрытием и стенкой имеется пустота.
2. Между покрытием и стеной кабель провести трудно из-за небольшого зазора.
3. Панели отсутствуют.

Первый вариант предполагает наличие пустот, в которых размещаются провода в гофрированном рукаве, проведенные через просверленные отверстия в вертикальных профилях.

Второй вариант предполагает штробирование стен непосредственно с укладкой кабеля в рукаве в штробу и фиксацией его специальными скобами.

В третьем случае так же, как и во втором, создаются полости, однако они должны быть такой глубины, чтобы проводка в гофрированном рукаве полностью поместилась там. После чего штробы следует замазать алебастровым раствором и выровнять.

Инструкция по монтажу

Шаг 1 – Создаем схему

Для начала необходимо определиться со схемой электропроводки в ванной комнате. Вы должны продумать, какие электроприборы будут установлены, какой тип освещения выбран, и не менее важный момент – какое отопление будет присутствовать.

Наши рекомендации следующие:

1. Распределительная коробка, из соображений электробезопасности, должна быть установлена за пределами комнаты.
2. По всей площади необходимо разместить не менее трех розеток: для подключения стиральной машины, для фена возле зеркала и для электрического котла либо бойлера (если он присутствует).
3. Выключатель, по аналогии с коробкой, выводится в соседнее помещение, рядом со входной дверью.
4. Как мы уже говорили, автоматика устанавливается на каждую группу проводов отдельно: розетки, светильники, мощная техника.
5. Электропроводка в ванной комнате укладывается в стене под потолком, параллельно полу. К розеткам линия опускается перпендикулярно, строго вниз. Если Вы решили сделать подвесной либо натяжной потолок, провода можно провести через него (между профилями либо под пленкой).

Следует обратить Ваше внимание на то, что все розетки и выключатели должны находиться на безопасном расстоянии от источника воды – не менее 60 см. Учитывайте этот факт, чтобы не подвергнуть свою жизнь опасности

Начертив схему электропроводки в ванной комнате, можно переходить далее – к подсчету количества материалов.

Шаг 2 – Выбираем комплектующие

На данном этапе необходимо не только выбрать подходящие элементы проводки, но и определиться с их техническими характеристиками.

Для того, чтобы сделать электропроводку в ванной комнате своими руками рекомендуем выбирать следующие материалы:

Шаг 3 – Приступаем к работе

Итак, для начала необходимо согласно схеме электропроводки в ванной самостоятельно создать в стенах специальные канавки – штробы, под укладку кабеля. Углубления также необходимо сделать под розетки, выключатели распределительную коробку. Для этого можно использовать дрель со специальной коронкой, диаметром 68 мм.

Далее подрозетники и коробка устанавливаются в своих посадочных местах и надежно фиксируются раствором.

После этого необходимо самому зафиксировать проводку в штробах с помощью дюбель хомутов либо дедовским методом – прихватить раствором через каждые 20 см. Концы кабеля зачищаются от изоляции и продеваются к подрозетникам.

Теперь можно устанавливать сердцевины розеток и выключателей в посадочные места

Обращаем Ваше внимание на то, что декоративную крышку лучше закрепить после всего ремонта, чтобы она не выпачкалась в процессе работ

Когда электропроводка будет закреплена в стене можно переходить к установке автоматического выключателя и УЗО своими руками. Подключать их не торопитесь, т.к. необходимо будет сначала проверить правильность электромонтажа в ванной.

Когда разводка проводки в комнате будет окончена, мультиметром нужно проверить линию на наличие короткого замыкания в сети. Если оно отсутствует, Вы все сделали правильно и можно переходить к декоративной отделке стен.

Остается один не менее важный нюанс, к которому должен быть обеспечен серьезный подход – нужно сделать систему уравнивания потенциалов в ванной комнате. Для этого берем наш одножильный медный провод и соединяем между собой корпус стиральной машинки, котла, раковины, ванны и стояков холодной и горячей воды. Все эти «точки» нужно соединить с шиной заземления, установленной у Вас в вводном щите.

Обращаем Ваше внимание на то, что если в щите отсутствует заземляющая шина, обязательно осуществите замену электропроводки в квартире на безопасную, с проводом PE. Также следует отметить, что для отопления лучше всего использовать электрический теплый пол под плитку, который можно без проблем простелить в полу своими силами

Вот и вся технология электромонтажных работ

Как Вы видите, провести проводку в ванной комнате можно своими руками, т.к. устройство системы не представляет собой ничего сверхъестественного!

Также следует отметить, что для отопления лучше всего использовать электрический теплый пол под плитку, который можно без проблем простелить в полу своими силами. Вот и вся технология электромонтажных работ. Как Вы видите, провести проводку в ванной комнате можно своими руками, т.к. устройство системы не представляет собой ничего сверхъестественного!

Рекомендуем Вам просмотреть наглядные видео примеры, в которых предоставлены все этапы работ и как все получилось:

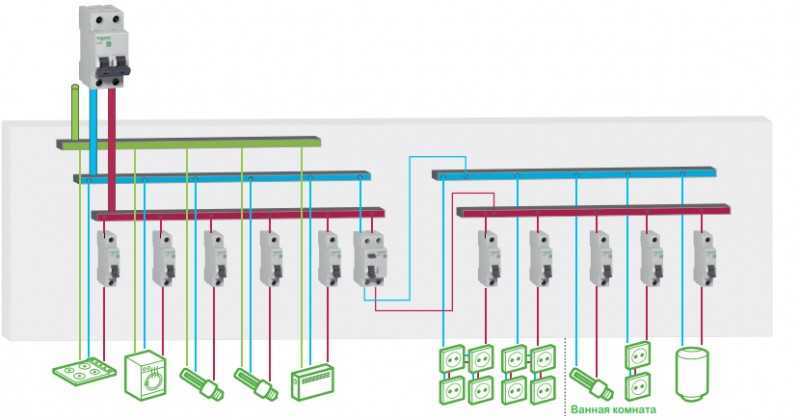

Составление плана и принципиальной электрической схемы

Прежде чем приступать к монтажу электропроводки в ванной комнате, нужно составить и законспектировать план работ. Решите, где будут расположены главные объекты — ванна или кабинка для приема душа, раковина и так далее. Сделав это, вы сможете определиться, в каких точках поместятся крупногабаритные бытовые приборы (если они будут в ванной): стиральная машинка и/или бойлер.

Затем нужно разобраться с освещением комнаты. Основной осветительный прибор можно установить на потолок или стену. Выше раковины обычно размещают дополнительные светильники. Следующий шаг — подсчет необходимого числа розеток и выключателей. Перебарщивать с такими электротехническими элементами нельзя: их должно быть минимум, но достаточно для питания основных приборов. Кроме того, помните о необходимости защиты от пыли и влаги.

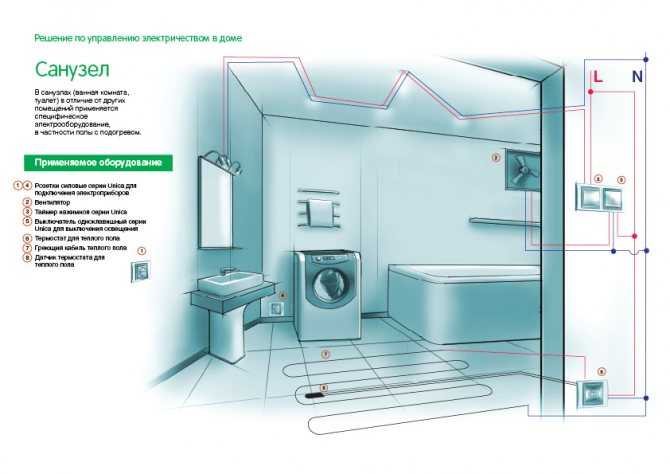

Схема подключения электрооборудования в ванной

Когда на руках будет подробный план расположения крупных объектов, бытовых приборов и электрических точек, можно приступить к составлению схемы проводки в помещении. Нужно подсчитать общую мощность, которую потребляют все электроприборы в ванной. По возможности вынесите одну-две розетки и выключатели за пределы ванной комнаты. Установить их можно около входа. Распределительная коробка должна организовываться исключительно за пределами помещения. Для каждого бытового прибора следует отвести отдельный дифавтомат.

Монтаж скрытой электропроводки

Скрытую электропроводку можно укладывать в стенах, на потолке и под полом. Здесь надо быть готовым к сильному загрязнению квартиры из-за нарезания штроб и демонтажу части напольного покрытия.

Закладка кабеля в стены

Самым распространенным методом считается закладка кабеля в штробы, прорезанные на стенах. Работы начинают с разметки всего помещения. На стены и потолок переносят точную копию составленной схемы разводки. Канавки удобно нарезать штроборезом, но при его отсутствии подойдет болгарка или перфоратор. К размерам штроб особых требований нет. Надо рассчитывать, чтобы кабель или гофрированный рукав свободно поместился внутрь с условием, что они сверху закроются 10 мм слоем штукатурки.

Внутри канавок кабель крепят через каждые 500 мм. Многие это делают простым гипсовым раствором, нанося его через определенное расстояние. Надежней будет закрепить проводку с помощью дюбелей и хомутов. В точках подключения розеток и выключателей устанавливают подрозетники, а для подсоединения ответвлений крепят распределительные коробки. Свободные концы провода заводят в подрозетники и распределительные коробки, где происходят последние подключения всех контактов клеммниками в общую схему.

Последним осуществляется подсоединение вводного кабеля внутри электрощита. После этого подают в сеть напряжение и, если все работает исправно, можно приступать к заделыванию штроб гипсом. Естественно, замазка канавок и все остальные подобные работы выполняются при отключенном электричестве.

Укладка кабеля под пол

Более экономным вариантом является укладка основной линии под полы. Это проще делать, когда напольного покрытия еще нет. В противном случае его некоторую часть придется демонтировать. Суть метода заключается в прокладке рукавов из гофрированных или обычных труб под полом для каждого кабеля отдельно. Провод должен свободно проникнуть внутрь рукава, чтобы его в будущем можно было заменить, не демонтируя напольное покрытие.

Распределительный щиток крепят на стене. К нему подводят вводный кабель из-под пола. Внутри щитка будут происходить дальнейшие подключения к автоматам. В точках выхода ответвлений на розетки, выключатели и приборы освещения, из-под полов оставляют выпуски кабеля длиной 200 мм. Здесь устанавливают распределительные коробки. Все дальнейшие подключения происходят аналогично, как и при закладке кабеля в стены.

Потолочная укладка кабеля

Проще обстоят дела в панельных домах. Многие электрики закладывают кабель внутри пустот плит межэтажных перекрытий. Чаще всего здесь размещают линии освещения комнаты. Чтобы не нарезать канавки, ответвление от стены протягивают сквозь пустоту плиты и выпускают провод из просверленного отверстия по центру потолка для подключения осветительного прибора.

Внутри потолочного перекрытия можно организовать общую линию, тогда на стены будут выходить только ответвления для розеток и выключателей. В местах поворота кабеля и соединения проводов в распределительной коробке делают выпуск максимум 150 мм от потолка под прямым углом.

Несколько полезных советов

Прежде чем перейти к основным правилам выбора сечения кабеля, создания безопасной системы электропроводки в квартире, хотелось бы озвучить несколько полезных советов, которые позволяют повысить уровень безопасности эксплуатации линии проводки:

• розетки нельзя устанавливать возле пола. Это чревато тем, что их зальет вода, и короткого замыкания избежать будет уже невозможно
• любые точки подключения электроприборов, освещения в ванной комнате должны быть расположены не ближе, чем 60 сантиметров от душевой кабины или ванной
• необходимо хорошо заземлить все электрические приборы, системы освещения. Кроме того класс их защиты от проникновения влаги должен быть не меньше IP 44

Необходимо посоветоваться в магазине, выбирая кабель для проводки нужного сечения. Не каждый кабель подходит для использования в ванной комнате или коридоре, но и в квартире в целом.

Как сделать проводку в ванной?

На монтаж электропроводки в ванной комнате порой уходит целый день, а то и два. Однако работа это скорее кропотливая, чем сложная. Убедитесь сами:

1.Сначала нарисуйте схему расположения всех светильников и розеток на листочке. Она, зависит от того, какие электроприборы находятся в ванной, и где именно. Если у вас нет чего-то сейчас, например, бойлера или полотенцесушителя, но может появиться в будущем, сделайте для них проводку и установите розетки заранее.

О нормативах освещения ванных комнат и туалетов прочитайте в методическом материале на нашем сайте

2. Далее сделайте разметку на стенах карандашом или строительным маркером там, где пойдут провода. Помните, что для лампочки кабель прокладывают в 2 этапа. Сначала ведут один провод от коробки до выключателя, а потом второй (третий, четвертый и т.д. – в зависимости от количества ламп) от выключателя до лампочки.

Провода в ванной комнате должны быть на высоте не менее 1,5 метров от пола.

Глубина штроба — до 2 см

3.Согласно разметке, перфоратором сделайте штробы для проводов, монтажной коробки и выключателя.

Монтажные коробки, выключатели и, тем более, УЗО, лучше всего ставить за пределами ванной.

4.Основа подготовлена, и теперь можете начинать непосредственный монтаж электропроводки в ванной комнате. Отключите электропитание, откройте коробку, от которой расходится проводка на освещение и вентиляторы. В боковое отверстие коробки введите один конец провода, который пойдет до выключателя.

5.Зачистите этот конец от изоляции перочинным ножиком или специальными кусачками на 1-2 см.

В качестве зажима для электропроводки в ванной можно использовать клеммники или соединительную гильзу

6.Скрутите жилы провода с жилами разводного кабеля в коробке, чтобы нейтраль оказался с нейтралем, фаза с фазой, а заземление с заземлением. А чтобы соединение получилось надежным, на места скруток оденьте гильзы и зажмите их пресс-клещами. Обмотайте гильзы изоляционной лентой ХБ для сухих помещений.

В ванной оголенные контакты изолируют лентой ПВХ. Она более чувствительна к перегреву кабеля, но зато не боится влаги.

Хомут для проводки электричества в ванную одевают на кабель и вбивают в заранее приготовленное отверстие

7.Закрепите этот провод и провод от выключателя до светильника в штробах с помощью дюбель-хомутов. Так же установите отдельный провод для вентилятора.

Подробнее о том, как сделать проводку для точечных светильников, можете прочитать в другой нашей статье: «Подвесной потолок в ванной комнате. Как установить своими руками. Фото, видео»

Основные правила

Для соблюдения безопасности важно соблюдать неотъемлемые правила, это:

• Схема электропроводки в гараже — особенности проектирования и монтажа своими руками. 120 фото примеров разводки и видео инструкция по замене проводки в гараже

• Какой провод использовать для заземления: расчет параметров, маркировка и назначение различных типов проводов (видео инструкция + 150 фото)

• Силовой кабель марки АСБ — характеристики, классификация и рейтинг лучших производителей. 115 фото и видео инструкция по выбору

• расположение кабеля строго вертикально и горизонтально, чтобы легко найти провод в случае обрыва;
• провод должен быть проложен в гофрированном рукаве;
• розетки и выключатели – расположены на высоте не менее 90 см. от чистого пола и не менее 70 см. от ванны, раковины и водопроводных труб;
• на освещение, розетки и вентилятор д.б. отдельные разводки;
• класс защиты должен соответствовать не менее IP44;
• внутри ванной – используются только цельные отрезки проводов, без соединительных элементов;
• использование распределительных коробок внутри ванной комнаты – запрещено;
• заземление.
