Как отремонтировать дивертор для смесителя и душа

Ремонт седла крана смесителя

При появлении сколов и шероховатостей седла смесителя имеется возможность его ремонта методом шлифовки фрезой-шарошкой с применением дрели.

Еще один вариант – ремонт седла притиром. Притир состоит из основы с двумя винтовыми нарезками разного шага, поэтому его можно использовать для любых букс. После шлифования седла смесителя нужно убрать металлическую стружку. Для этого потребуется снять регулятор струи, плотно заткнуть отверстие рукой, после чего, не спеша открыть воду на несколько секунд.

Ремонт седла крана с использованием притира

Последовательность работ:

Произвести разбор крана, снять буксу.
Аккуратно проверить руками состояние седла. Может быть, причиной поломки стало наличие накипи или налета известковых отложений.
Вкрутить притир в кран.
Повернуть ручку прибора несколько раз.
Работа завершена, можно обратно крепить смеситель.

Как видите, любую причину поломки можно устранить самостоятельно. Тем, кто ищет ответ на вопрос, как разобрать смеситель двухвентильного типа в ванной, следует прочитать пошаговую инструкцию и просмотреть видео, чтобы более точно ознакомиться с последовательностью действий.

Разобрав кран, очистите все его детали для профилактики поломок

Двухвентильный тип смесителя – излюбленная классика, которая используется с советских времен. Несмотря на то что с годами она теряет позиции популярности, многие хозяева уже не один десяток лет не изменяют своим предпочтениям. Все довольно просто: по техническим характеристикам модель сравнима с однорычажным краном, цена ее гораздо ниже и ремонт произвести намного удобнее и проще.

Двухвентильный кран состоит из нескольких деталей, которые крепятся последовательно. Монтаж и демонтаж его займет считаные минуты у профессионалов и немного больше времени у новичков. К смесителю всегда можно найти недорогие сменные составляющие для устранения поломки. Вам больше не понадобится сантехник из жилищной компании, все можно устранить своими руками. А это отличная экономия денег и времени, т. к. вам не придется весь день ожидать мастера, которому нужно платить.

Ремонт двухвентильного крана: фото

Каким бы качественным не был смеситель в ванной, рано или поздно потребуется его ремонт или полная замена. Регулярная работа вентилей и жесткая вода выводят сантехнический прибор из строя. Но перед заменой нужно изучить устройство и понять, как заменить кран с душем самостоятельно.

Основной проблемой является протечка, причиной которой становится износ прокладок, а их заменить гораздо дешевле, чем поменять смеситель. Разборка смесителя дело не трудное, но все же придется потратить немного времени и подготовить определенные материалы и инструменты. Зато замена своими руками, значительно сэкономит бюджет.

Задача смесителя с раздельными кранами соединять горячую и холодную воду и подавать ее в кран единым потоком
определенной температуры.

Несмотря на то, что многие считают такой тип смесителей устаревшим, он не сдает свои позиции на рынке. При цене меньшей, чем у однорычажного, двухвентильный совершенно не уступает ему по техническим характеристикам, а иногда даже превосходит.

Вентильные головки могут быть двух типов:

С эластичными прокладками, выполненными из резины, силикона или кожи;
С керамическими дисками.

Независимо от того какого типа головки, в одном и том же корпусе одинаково хорошо будут работать как резиновые прокладки, так и керамические диски, поскольку они взаимозаменяемы.

Что такое дивертор, его устройство

Диверторы, установленные в смесителях, представляют собой двухходовые (иногда — трехходовые) краны, открывающие один патрубок для потока воды и одновременно перекрывающие другой. Внешне это может быть либо отдельный узел, присоединённый к смесителю и заметный снаружи, либо встроенный в корпус таким образом, что снаружи можно увидеть только рычаг или кнопку переключателя.

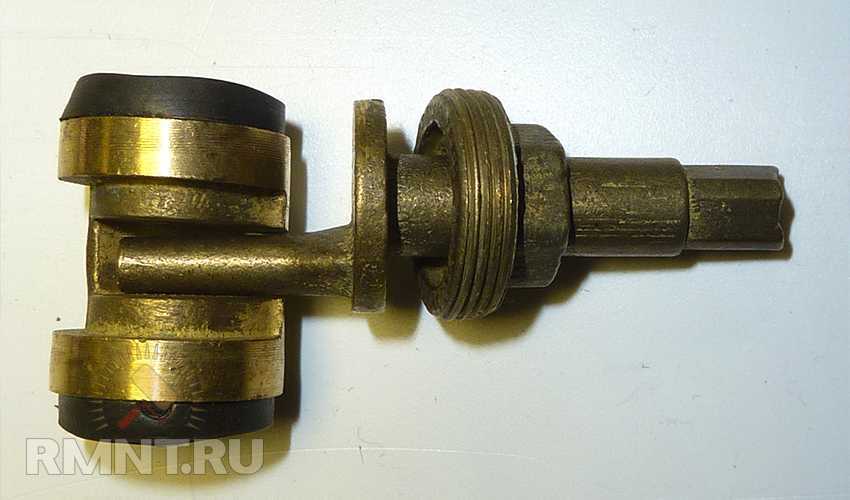

Устройство большинства переключателей представляет собой кривошип, перемещающий бочонок с клапаном между двумя выходными патрубками. Как вариант — используется шток с резиновыми манжетами, которые при изменении положения открывают то один, то другой патрубок, одновременно перекрывая другой. Назвать какой-либо тип конструкции наилучшим сложно, поскольку все варианты обладают определёнными достоинствами и недостатками.

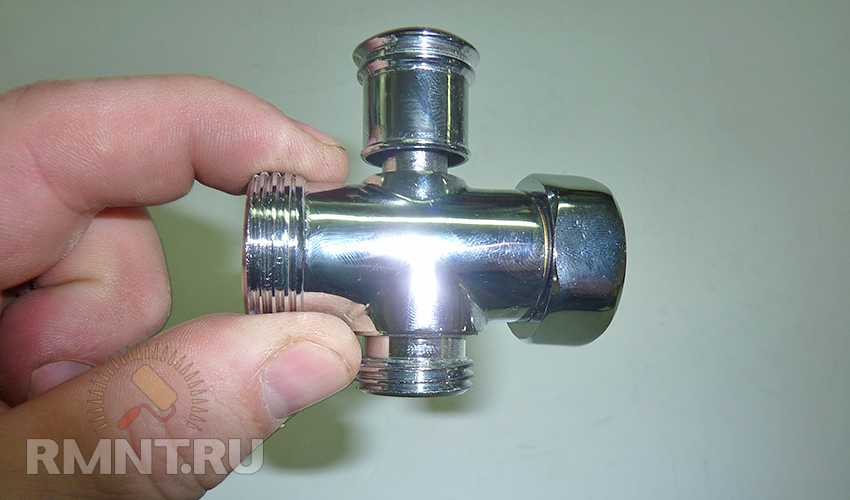

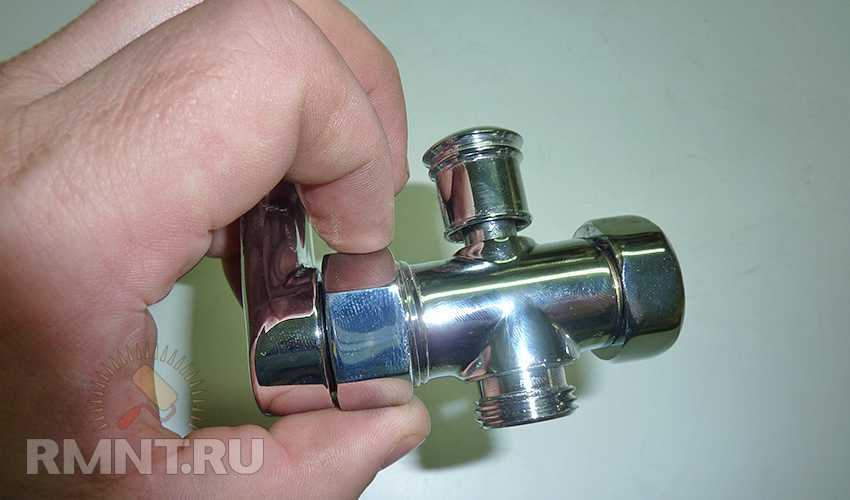

Внешне дивертор представляет собой отдельный узел смесителя

В целом это довольно слабый механизм, он первым начинает барахлить и выходит из строя. Причиной отказов являются следующие причины:

износ резиновых прокладок (манжет);
образование слоя известкового налёта, образовавшегося из-за низкого качества водопроводной воды;
сильное воздействие на детали механизма оказывает электрохимическая коррозия, разъедающая шток или кривошип. Следствием этого становится недостаточное усилие прилегания клапанов, пропускающих воду в оба патрубка. Начинает протекать излив и душевая лейка одновременно.

Любой тип механизма переключателя при необходимости можно поменять на новый, но следует учитывать срок эксплуатации всего смесителя. Иногда правильнее поменять его полностью, чтобы избавиться от утратившего внешний вид старого устройства, чем ремонтировать его.

Классификации и главные характеристики

Дивертор имеет различия в способе подачи воды в смеситель. Есть несколько способов подачи воды, каждый имеет определенные преимущества и недостатки.

По типу

Основные типы диверторов:

Картриджные – простое устройство, перенаправление потоков воды регулируется рычагом. Недостатком является то, что при поломке не поддается ремонту, поэтому придется полностью заменить. Механизм имеет латунный корпус с хромированным покрытием и керамический картридж. Один из самых дорогих типов диверторов.
Рычажный — большинство смесительных переключателей выглядят как рычаг, который перемещает клапан переключатель между двумя выходными отверстиями для подачи воды в кран или душевой шланг на лейку. Поворачивается рычаг вокруг оси. Механизм считается не очень надежным, поскольку из-за жесткости водопроводной воды на данной модификации появляется известковый налет и ослабляется плотность перекрытия патрубков. Рычажный дивертор, расположенный в собственном корпусе, очень удобен тем, что легко отсоединяется при необходимости профилактической очистки резьбы от известкового налета или же для полной замены узла. При отсоединении узла кран будет работать, а вот вода в душ подаваться не будет.
Кнопочный – изготавливается в двух видах: автоматический и ручной. Очень удобен в использовании, но большей популярностью пользуются автоматические диверторы, поскольку при выключении общей подачи вода механизм автоматически возвращается в исходное положение. Нажимной, то есть кнопочный тип устройства, работает при нажатии кнопки. В данном варианте дивертора применяется шток с манжетами из плотной резины, при переключении которые попеременно открывают патрубки для подачи воды. Устройство встроено в корпусе смесителя и является неотъемлемым узлом конструкции смесителя. При извлечении узла смеситель не работает, поскольку в корпусе открытое отверстие.
Вытяжной – механизм встроен в смесителе и работает по принципу вытягивания кнопки при необходимости переключить воду.

Все варианты диверторов практически являются равноценными — эффективны и удобны в использовании.

По материалам

Дивертор изготавливается со сплавов алюминия и латуни, силумина, керамики. Силумин имеет большой недостаток, поскольку легко подвергается коррозии, поэтому смесители имеют небольшой срок эксплуатации. Алюминиевые сплавы с латунью, так же как и силумин считается дешевым и не долговечным. Поскольку в сплав для облегчения при обработке добавляется свинец, износостойкость и прочность которого невелика. Механизмы, изготовленные из данных материалов подвержены электрохимической коррозии, этому процессу способствуют перепады температуры подаваемой воды.

Механизмы из чистого сплава алюминия и латуни считаются наиболее качественными и обладают высоким уровнем долговечности, хотя жесткая вода также образует известковые отложения и налет. Хромированные кнопочные смесители служат намного дольше, чем изготовленные по рычажному типу.

Керамические модели смесителей изготовлены из хромированного металла, из керамики изготовлены в них пластины запорной системы. Поскольку запорный механизм максимально загружен при эксплуатации, он быстро выходит из строя, но изготовленный из керамики, он прочен и устойчив к механическому воздействию. Производителем дается гарантия на 50 лет пользования при 300 тысячах переключений. Механизм хорошо переносит гидроудары и другие нагрузки, которые очень быстро разрушают силумин и даже латунь. Поэтому смесители с керамикой самые дорогие в ценовой линейке смесителей из других материалов.

Поскольку жесткая вода на любом материале образует известковые отложения и налет, то для увеличения срока службы керамики необходимо периодически проводить профилактическую чистку механизмов. Это поможет избежать окаменения слоя налета и преждевременного выхода из рабочего состояния.

Производители

Потребители практически единодушно считают смесители болгарского бренда VİDİMA долговечными и качественными, кроме того у них доступная стоимость и высокие эксплуатационные показатели. Популярностью на потребительском рынке так же пользуются диверторы, произведенные фирмами: финская марка TİMO, российская İDDİS, немецкая KAİSER.Смесители данных компаний отличаются высоким качеством, расширенным ассортиментом и широким диапазоном цен, практически для всех ценовых категорий.

Разновидности кранов

Обычно в квартирах устанавливаются смесители одного вида из двух: однорычажные или сальниковые, имеющие два крана.

Однорычажный смеситель позволяет регулировать напор воды и ее температуру посредством наклона и поворота ручки. Сами же смесители такого типа делятся на два вида: керамические и шаровые. Устройство керамического смесителя достаточно сложное, в нем установлены металлокерамические пластины, плотно прилегающие друг к другу и обеспечивающие герметичность и силу напора воды. Шаровые приобрели свое название от используемой конструкции: напор и температура регулируются шаровым механизмом, имеющим три отверстия.

В сальниковых смесителях настраивать воду нужно двумя ручками каждый раз после ее включения.

Практическое применение

Самое распространенное место применения девиатора в смесителе – это, конечно, ванная комната. Сегодня нет на земле человека, который бы не был знаком с переключателем воды на душ или кран. В основной своей массе они установлены стационарно в готовых смесителях, предназначенных для ванных комнат.

Кухонные сегодня так же не обходится без девиатора. Его устанавливают, чтобы иметь возможность одновременно пользоваться водопроводной и фильтрованной водой, не устанавливая дополнительных приспособлений.

В странах Востока девиатор ставится таким образом, чтобы при необходимости вода подавалась не только на кран или душ, но и на специальное устройство в унитазе, предназначенное для личной гигиены.

Что такое смесительный дивертор?

Ответить на вопрос, что такое дивертор в смесителе, крайне просто. Это обычный переключатель, с помощью которого выполняется перенаправление потока воды. Механизм устроен довольно просто, но за счет наличия в конструкции трущихся друг о друга деталей и прямого соприкосновения их с водой изделие (особенного низкого качества) быстро выходит из строя. Диверторы различаются:

Типом

Существуют переключатели для душа и излива кухонной мойки. С первым видом изделия потребители знакомы уже очень давно. Оно может быть кнопочным (положение зажать/отжать) и рычажным (положение вверх/вниз). Механизмами первого типа оборудованы фактически все смесители с лейкой для гигиенического душа. Например: новая модель сантехнического оборудования от IDDIS Urban URBSBL2i10. Перемещая дивертор на смесителе в верхнее положение, пользователь включает гигиенический душ, опуская вниз — кран.

Второго типа переключатели появились относительно недавно. Ими снабжаются смесители кухонных моек, которые предусматривают использование фильтров для воды или посудомоечных машин. Принцип действия у всех одинаков.

Функциональностью

Используются двухпозиционные и трехпозиционные диверторы изливов. Первый вид — классический. Второй имеет дополнительную опцию и зачастую применяется исключительно на кухонных смесителях, когда необходимо обеспечить подачу воды в 2 направлениях. Цена 3-позиционных моделей выше — от 950 руб.

Параметрами

Существуют диверторы для смесителя с резьбой ½ и ¾ дюйма. При выборе запасной части этот технический параметр необходимо учитывать обязательно.

Материалами изготовления

Доступными в цене считаются латунные переключатели. Их корпус и внутренние узлы покрывают защитным покрытием — хром, никель (теперь крайне редко используется), эмаль, керамика, цинк, медь. Каждый из вариантов покрытия дивертора обладает своими преимуществами и недостатками. Например: хром обеспечивает высокие гигиенические качества, эмаль долговечна, но боится механических нагрузок, а никель способен вызывать аллергию. Не так давно был предложен потребителям дивертор керамический для смесителя (не полностью весь механизм, а только функциональные пластины) и устройства, выполненные из инновационного полимера POM. Цена переключателей на 30-45% выше классических моделей, но и срок эксплуатации тоже.

Внешними данными

Поскольку дивертор — неотъемлемая часть конструкции смесителя, то его дизайн соответствует внешнему виду крана. Замену рекомендуется выполнять на переключатель соответствующих данных и цветового решения. По мнению потребителей, наибольший выбор диверторов по стилю предлагает Kaiser (Германия). Например: поворотный хромированный механизм в минималистском стиле с резьбой ¾ дюйма. Цена механизма от 680 руб.

Если у вас вышел из строя дивертор для смесителя, купить можно модель любого производителя, главное чтобы она подходила по техническим параметрам к сантехническому оборудованию.

Это интересно: Смеситель Blanco — модели Mida и Fontas, Sora и Trima хром, Daras Silgranit и Klea, отзывы о продукции

Водопроводный кран

Как всегда, вначале стоит перекрыть подачу холодной и горячей жидкости. Выполнить эти мероприятия можно при помощи вентилей, сосредоточенны на трубах. Когда вентили перекрыты, то можно открыть барашки и выпустить всю скопившуюся в смесителе жидкость.

Для осуществления ремонта крана для воды вам понадобятся следующие инструменты:

отвертка;
разводной ключ;
прокладки из резины;
пакля.

Порядок действий следующий:

Демонтировать барашек вентиля. Это делается очень просто при помощи отвертки.
После снятия барашка, берете разводной ключ и откручиваете кран-буксу. После этого вы сможете обнаружить шток с прокладкой из резины. Именно эта деталь чаще всего служит причиной поломки.
нужно удалить старую прокладку, используя отвертку. Если прокладка прикреплена при помощи винта, то следует открутить его.
Когда вы выполнили замену старой прокладки на новую, взять чистую материю и очистить резьбу на букве и в том отверстии, куда она будет монтироваться.
Намотать на кран-буксы несколько ниток пакли, установить буксу на место. В этом случае необходимо отметить, что наматывать паклю нужно против движения часовой стрелки, а вот закручивать буксу стоит по направлению.
Если причина поломки состоит в износе «седло» крана, то даже новая прокладка со временем быстро приходит в негодность. Для устранения возникшей проблемы необходимо применять специальную фрезу. Ее можно прокрутить, используя дрель. Таким образом, все шероховатости, имеющиеся на «седле» удается устранить.

На видео показано, как разобрать кухонный кран:

Особенности разбора крана на кухне и в ванной

На сегодняшний день можно встретить современные модели смесителей, устанавливаемые в ванной или на кухне. Они могут быть оснащены таймером или чувствительными деталями. Чтобы выполнить разборку такого крана, стоит придерживаться следующего плана действий:

Демонтировать крышку, которая служит для закрепления батареек

После этого можно приступать к дальнейшей разборке крана, но только перед этим важно отключить воду и электричество.
Отсоединить от контрольного управления провод сенсора.
Теперь удалить прокладку, которая расположена между контрольной коробкой и смесительной трубкой.
Отсоединить ниппели, которые ведут от водопроводных труб отопления и подачи холодной воды.
Вынуть пружины и фиксаторы, которые удерживают корпусу на основании мойки. Аналогичные мероприятия проводятся при разборке моделей с термостатом и таймером.

Когда разборка была выполнена правильно, то можно переходить к ремонту. Когда проблема поломки состоит в блоке управления, то производить ремонтные работы своими усилиями не рекомендуется, так как там расположены хрупкие элементы. Помочь решить возникшую проблему поможет только опытный специалист.

На видео — как разобрать смеситель в ванной и кухне, особенности демонтажа:

Смеситель, как и любой сантехнический прибор, может со временем прийти в непригодность. Но это не значит, что стоит сразу его выбрасывать. Вначале необходимо разобрать прибор и посмотреть, что явилось причиной поломки. Если это испорченная прокладка, то необходимо ее поменять и снова установить смеситель на свое место.

Виды поломок

Дивертор на кран может выходить из строя. Чаще всего встречаются такие проблемы:

Скудная струя воды. Это связано с засором аэратора. Чтобы устранить проблему, его нужно вывинтить с излива, промыть сеточку и установить обратно.
Вода поступает одновременно в излив и в душевую сетку. Это происходит, если износилась прокладка золотника в переключателе. Чтобы справиться с неисправностью, нужно заменить прокладки.
При использовании кнопочного переключателя кнопка не возвращается в исходное положение. Это может произойти, если сломается пружина. Ее нужно заменить.
Из-под кнопки кнопочного переключателя течет вода. Это может быть связано с поврежденным сальником. Чтобы справиться с неисправностью, нужно заменить резиновое кольцо-сальник.

Эти варианты поломок наиболее распространенные. Но обладая соответствующими навыками, проблему можно легко решить.

Ремонт и замена картриджей

Для картриджных моделей не всегда замена уплотнительных резинок решает проблему. Иногда требуется менять или ремонтировать сам картридж. Эту работу также можно выполнить самостоятельно.

Чтобы поменять картридж на новый, разбирают смеситель и вынимают износившуюся деталь. Если на корпусе видны трещины, ремонту она не подлежит. Новую деталь устанавливают так, чтобы она оказалась в направляющих. Затем пробуют повернуть картридж рукой. Если он не поддается, значит, он находится в верном положении. Затем собирают смеситель в обратной последовательности.

Важно! Для замены подбирают картридж, который точно соответствует старому. Поэтому при покупке новой детали обязательно берут с собой изношенную

Иногда не нужно покупать новую деталь. Для устранения неисправности можно отремонтировать старый картридж, если на его корпусе нет трещин. Ремонт выполняют в следующей последовательности:

Чтобы упростить процесс сборки детали, ставят несколько меток на ее корпусе.
Отжимают фиксаторы отверткой небольшой толщины.
Убирают дно картриджа и извлекают оставшиеся элементы.
Находят причину неисправности. Обычно бывает повреждена какая-то внутренняя деталь.
Для восстановления ее формы используют клеевые составы, пригодные для использования в условиях высокой температуры и влажности. Их наносят на предварительно обезжиренную поверхность соединяемых деталей.
Затем совмещают детали, устанавливая каждую в нужное положение.
Картридж собирают, ориентируясь на ранее проставленные метки.

Демонтаж

Демонтаж смесителя требуется, когда ремонтировать его бесполезно. Это может быть связано с повреждением корпуса, креплений или желанием поменять старую модель на более современную.

Порядок демонтажа:

Перекрывают подачу воды.
Спускают оставшуюся воду.
С помощью гаечного ключа откручивают гайки крепления. Если это смеситель, которые крепится на стене, потребуется разводной ключ. Если кран для раковины, то его установка производится на шпильки, которые закрепляются гайками. Их откручивают обычным рожковым или трубчатым ключом. Размер подбирают по гайке, так как они могут быть разными.
Настенный смеситель для ванны на этом этапе остается только снять с фитингов. От крана для умывальника или кухонного смесителя еще необходимо отсоединить шланги, подводящие горячую и холодную воду.

Процесс демонтажа завершен.

Как подобрать нужные запчасти

Следует отправляться в магазин сантехники, захватив с собой старую деталь, так как можно ошибиться с размером. Например, бывают кран-буксы 1/2 и 3/8 дюйма, со штоками квадратного и шлицевого типа, различным шагом резьбы.

Советы по эксплуатации

При выборе дивертора нужно ориентироваться на удобство при его будущей эксплуатации. Более того, его конструкция и принцип работы должны быть понятны. В этом случае пользователь сможет снять его, разобрать, отремонтировать или заменить на новый. Для каждой разновидности переключателей характерны свои проблемы, некоторые требуют соблюдения тонкостей во время эксплуатации.

Эти моменты должны учитываться при выборе.

Простота золотниковых диверторов привлекает пользователей простым и удобным переключением воды на излив и душ, доступной стоимостью и легкой конструкцией. Но подвох заключается в проблемах, которые нередко возникают при эксплуатации. Буксы и кривошип — основные элементы, которые могут неплотно располагаться. Также уплотнительные прокладки и резиновое кольцо часто требуют замены. Еще одна сложность заключается в диагностике и выявлении проблемы.

Кнопочный переключатель выходит из строя по другим причинам. Это может быть изношенное состояние резинового кольца, поломка пружины, которая является главным рабочим узлом или сальник, требующий замены.
Картриджные устройства страдают от скоплений ржавчины, грязи и прочих негативных проявлений, которые образует вода в трубах. Ремонт в такой ситуации не поможет, придется поменять весь переключатель на новый.

В большинстве случаев диверторы снимаются по единой схеме:

перекрывается вода — обязательно нужно начинать именно с этого, иначе рискуете затопить соседей;

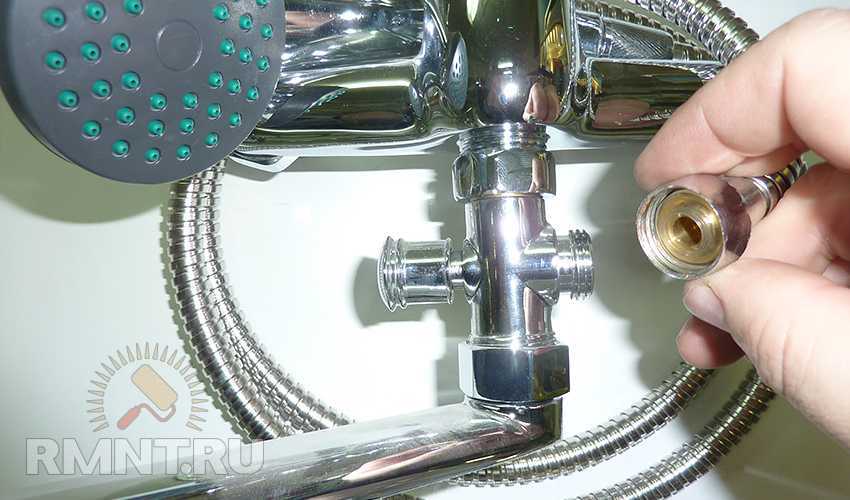

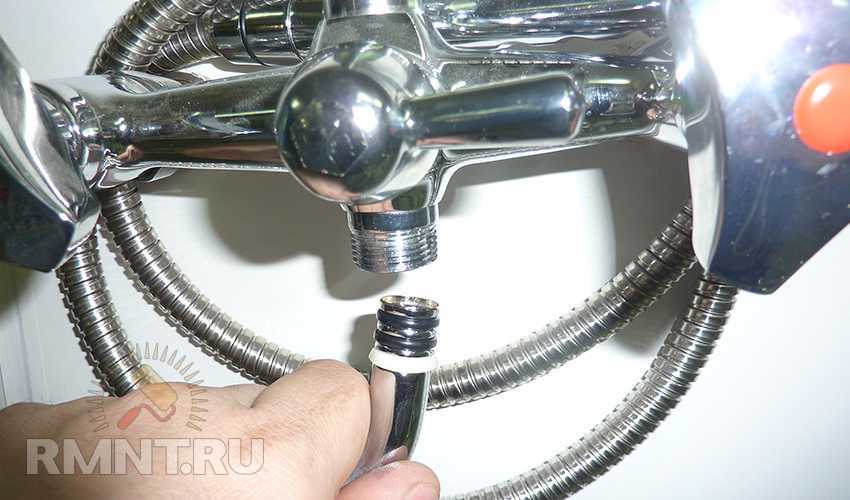

откручивается душевой шланг;
демонтируется гусак;

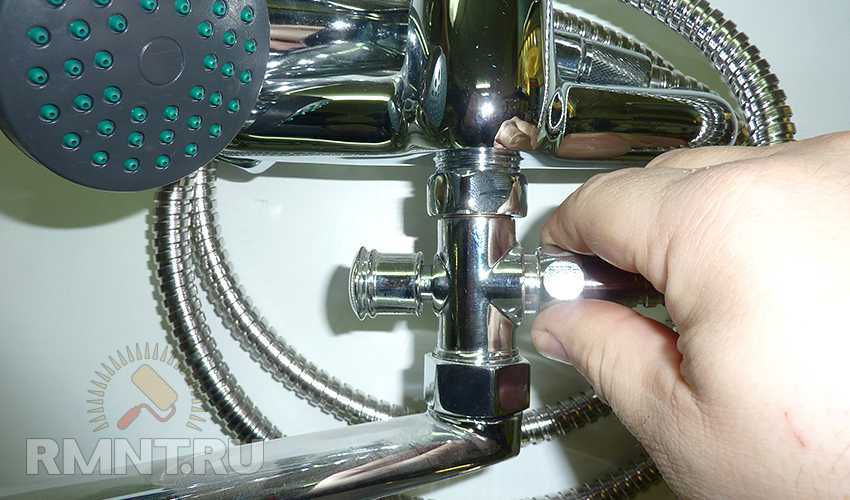

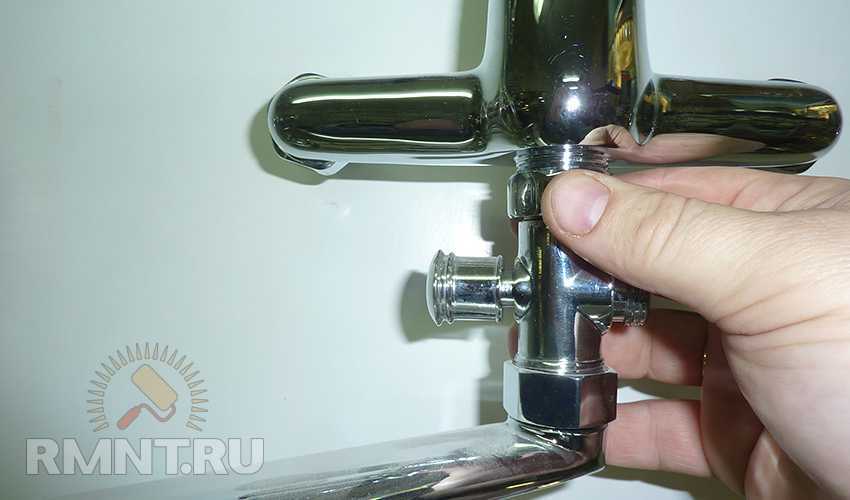

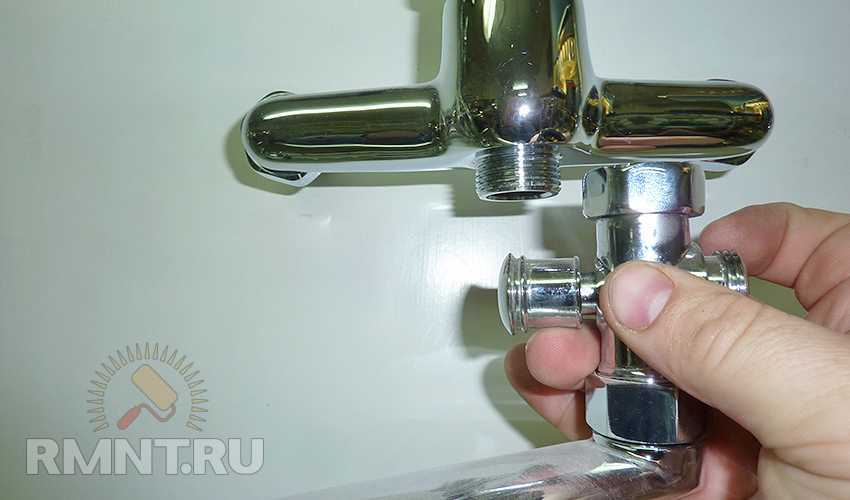

снимается дивертор посредством накидной гайки или непосредственно за механизм (если установлен вкрученный в корпус смесителя переключатель);
установка осуществляется в обратном порядке.

Об особенностях и устройстве дивертора для смесителя смотрите в следующем видео.

Замена механизма переключения душизлив

Шаровые переключатели самые надёжные, но, к сожалению, не ремонтируемые, поэтому если у вас смеситель именно с таким механизмом переключения, и он сломался, то вам придется покупать новый.

Для картриджных, буксовых и эксцентриковых переключателей работы по ремонту будут следующие:

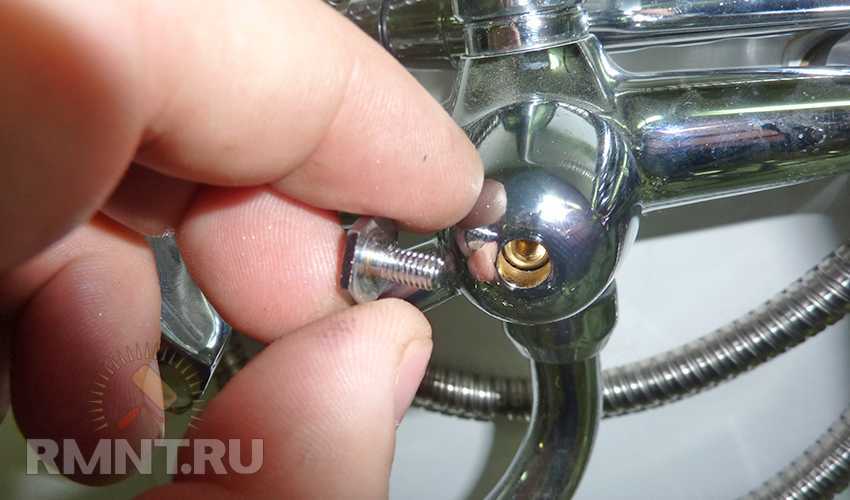

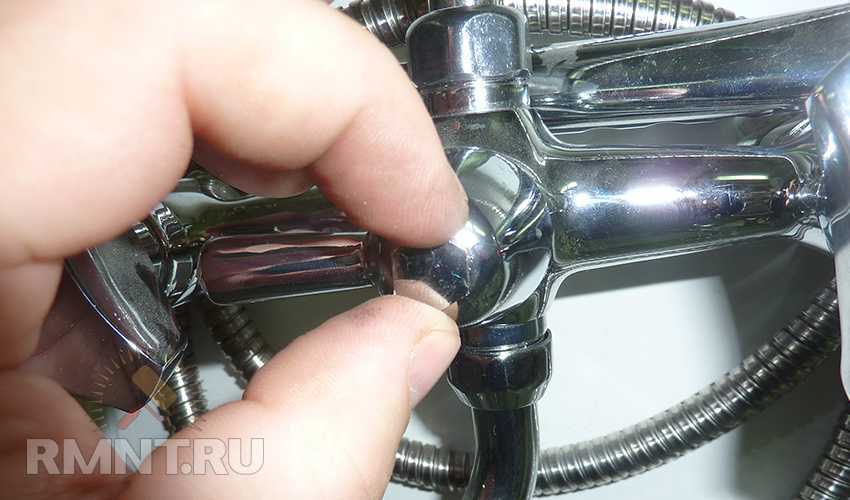

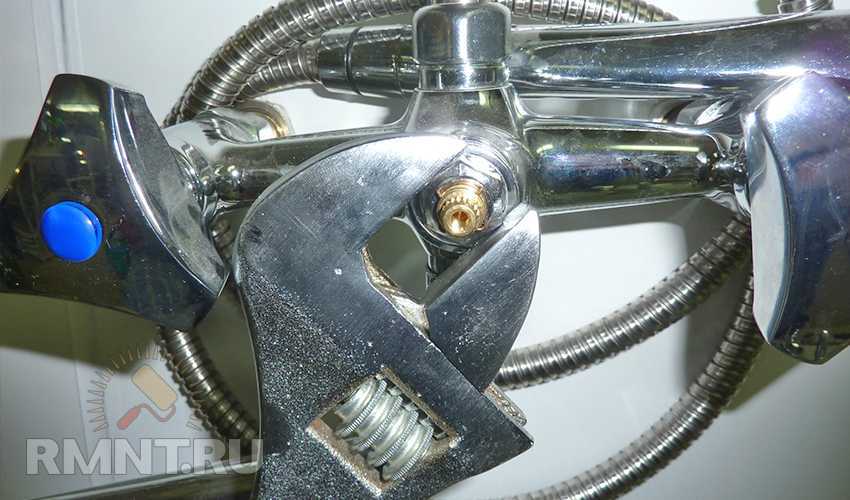

1. Демонтируем декоративную заглушку на ручке переключения. В некоторых смесителях необходимо с помощью обойного ножа вынуть заглушку и отверткой вывернуть крепёжный винт, который она закрывала. В нашем случае она сама является таким винтом. Отворачиваем её.

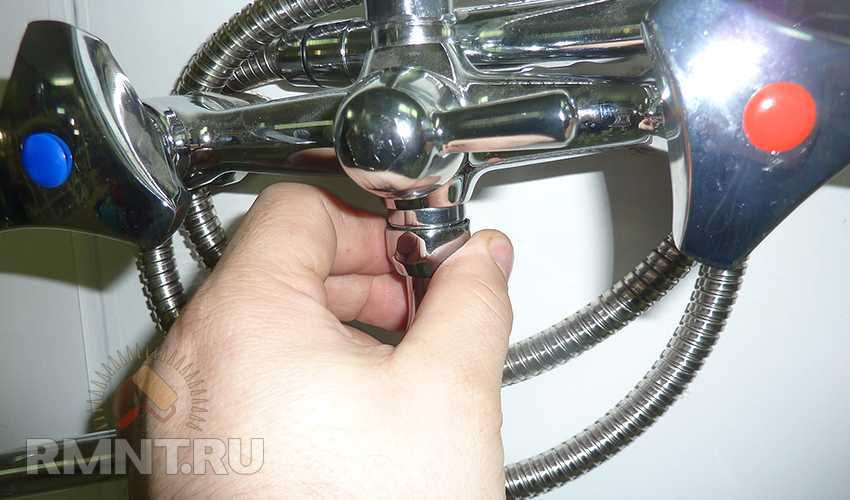

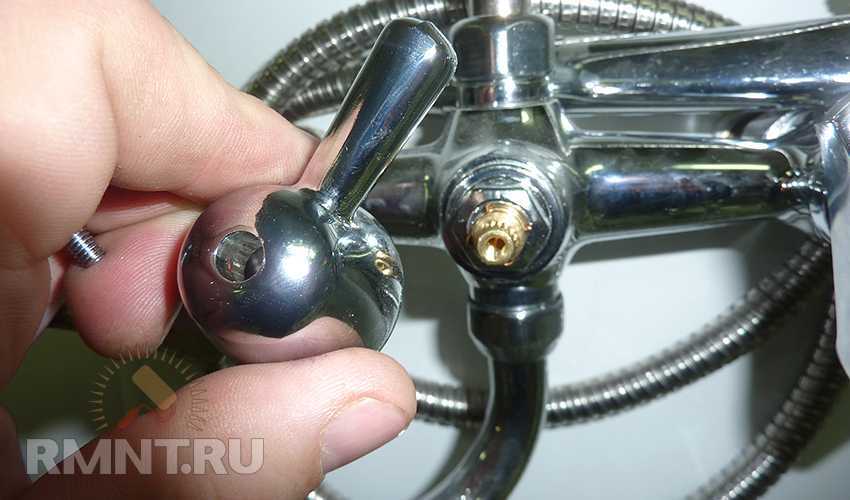

2. Снимаем ручку.

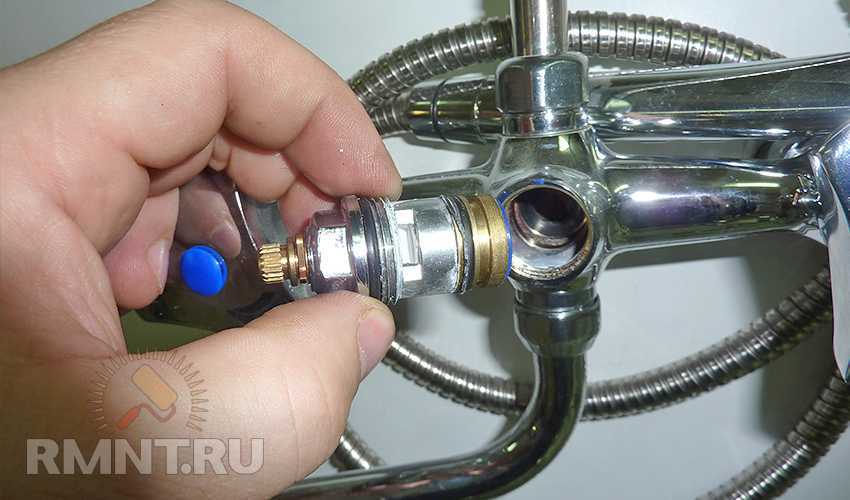

3. Под ручкой находится либо буксовый механизм, либо гайка, крепящая механизм (картридж или эксцентрик). Отворачиваем.

4. Вынимаем механизм. Буксовый или картриджный вынимаются целиком. У эксцентриковых вынется только одна часть — сам эксцентрик.

5. Для полного демонтажа эксцентрикового переключателя необходимо вынуть его внутреннюю часть. Для этого руками отворачиваем гайку излива.

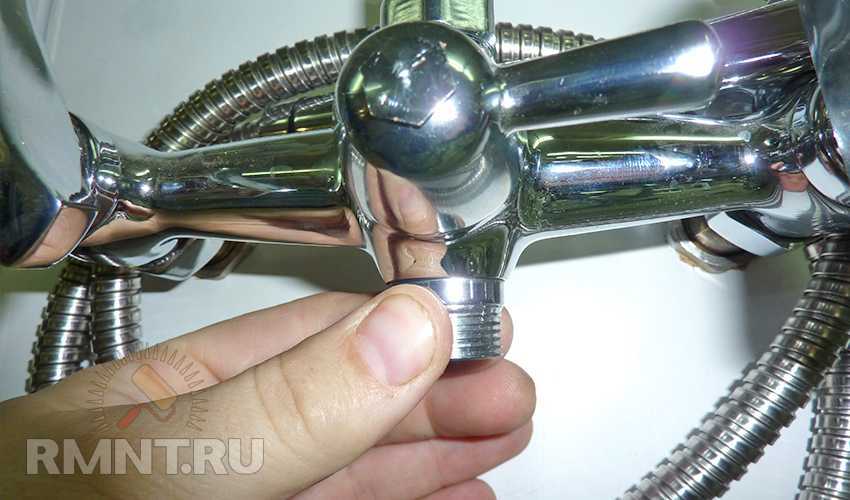

6. Снимаем излив вниз.

7. Под гайкой обнаружится съёмная часть корпуса. Её придётся отвернуть. Сделать это очень непросто. Оберните эту часть тканью, чтобы в процессе демонтажа не повредить хромированное покрытие, и с помощью газового (не разводного) ключа за сам корпус отворачиваем эту деталь.
